Brother HL-2700CN [128/175] Замена комплекта 120k
![Brother HL-2700CN [128/175] Замена комплекта 120k](/views2/1025205/page128/bg80.png)
5 17 РЕГЛАМЕНТНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Замена комплекта 120K
1
Замена очистителя транспортного ремня
1) Выключите принтер.

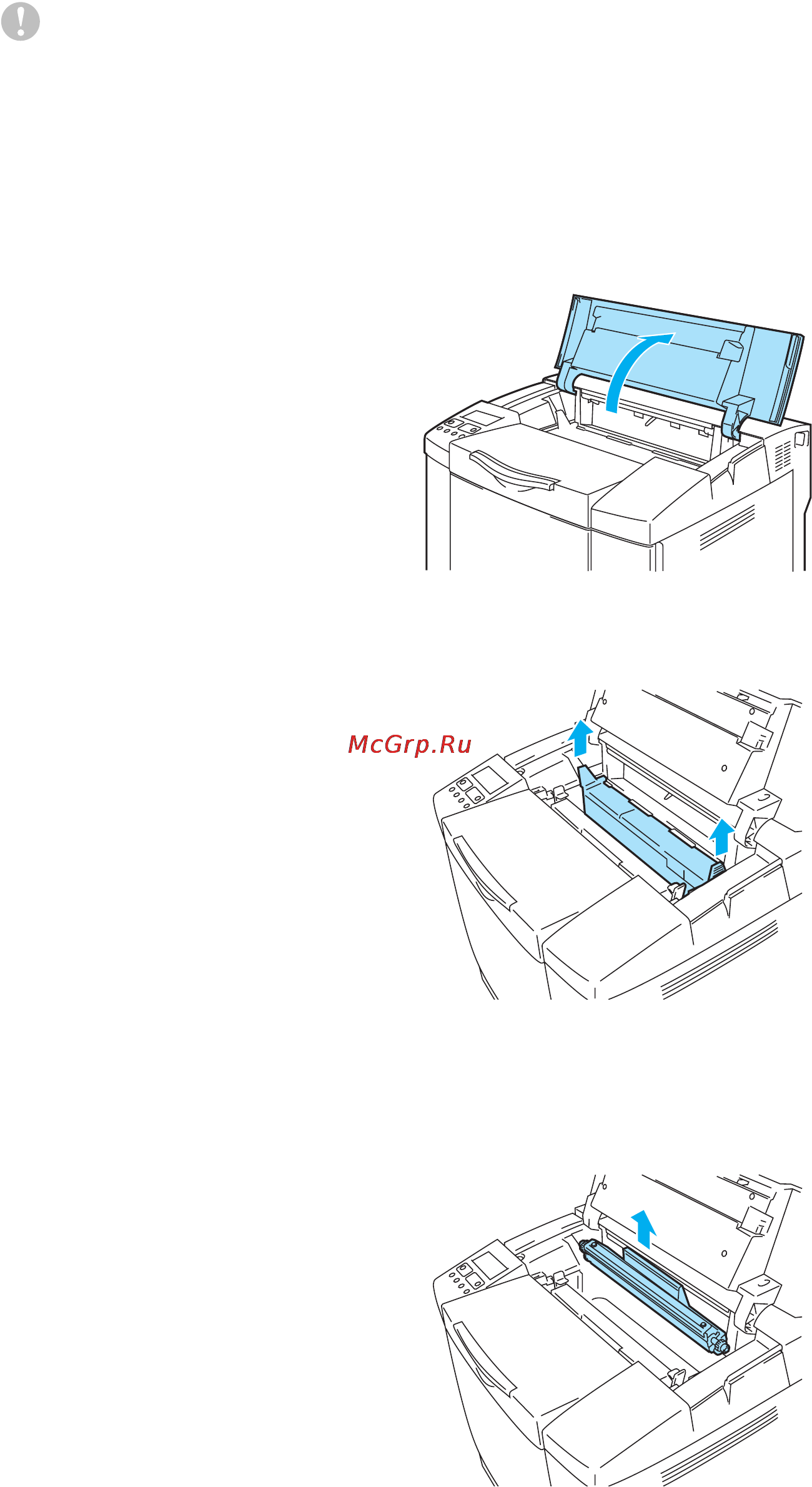

2) Откройте верхнюю крышку принтера.
Рисунок 520
3) Снимите крышку транспортного ремня.
Рисунок 521
4) Извлеките очиститель транспортного ремня, взявшись за его ручку и потянув его
вверх.
Рисунок 522
На обоих концах ролика очистителя транспортного ремня находятся металлические
подшипники, обеспечивающие соединение между элементом смещения и источником
питания. При установке очистителя транспортного ремня необходимо обеспечить
надлежащее соединение этих компонентов. Для того чтобы правильно подсоединить эти
компоненты, посмотрите переда началом замены, как они были подсоединены на старом
очистителе транспортного ремня
