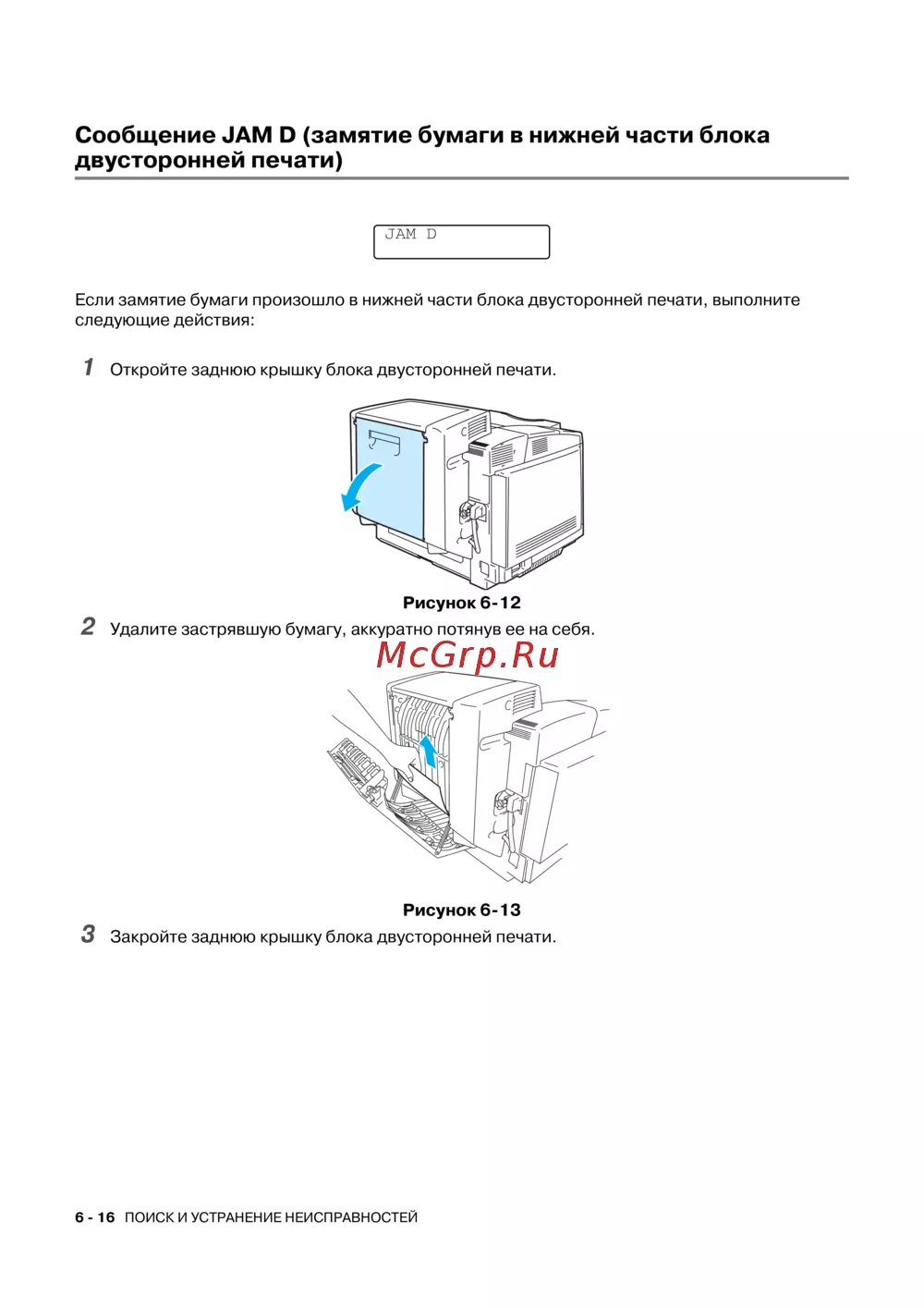

6 16 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Сообщение JAM D (замятие бумаги в нижней части блока
двусторонней печати)
Если замятие бумаги произошло в нижней части блока двусторонней печати, выполните
следующие действия:
1
Откройте заднюю крышку блока двусторонней печати.
Рисунок 612
2
Удалите застрявшую бумагу, аккуратно потянув ее на себя.
Рисунок 613
3
Закройте заднюю крышку блока двусторонней печати.
JAM D
