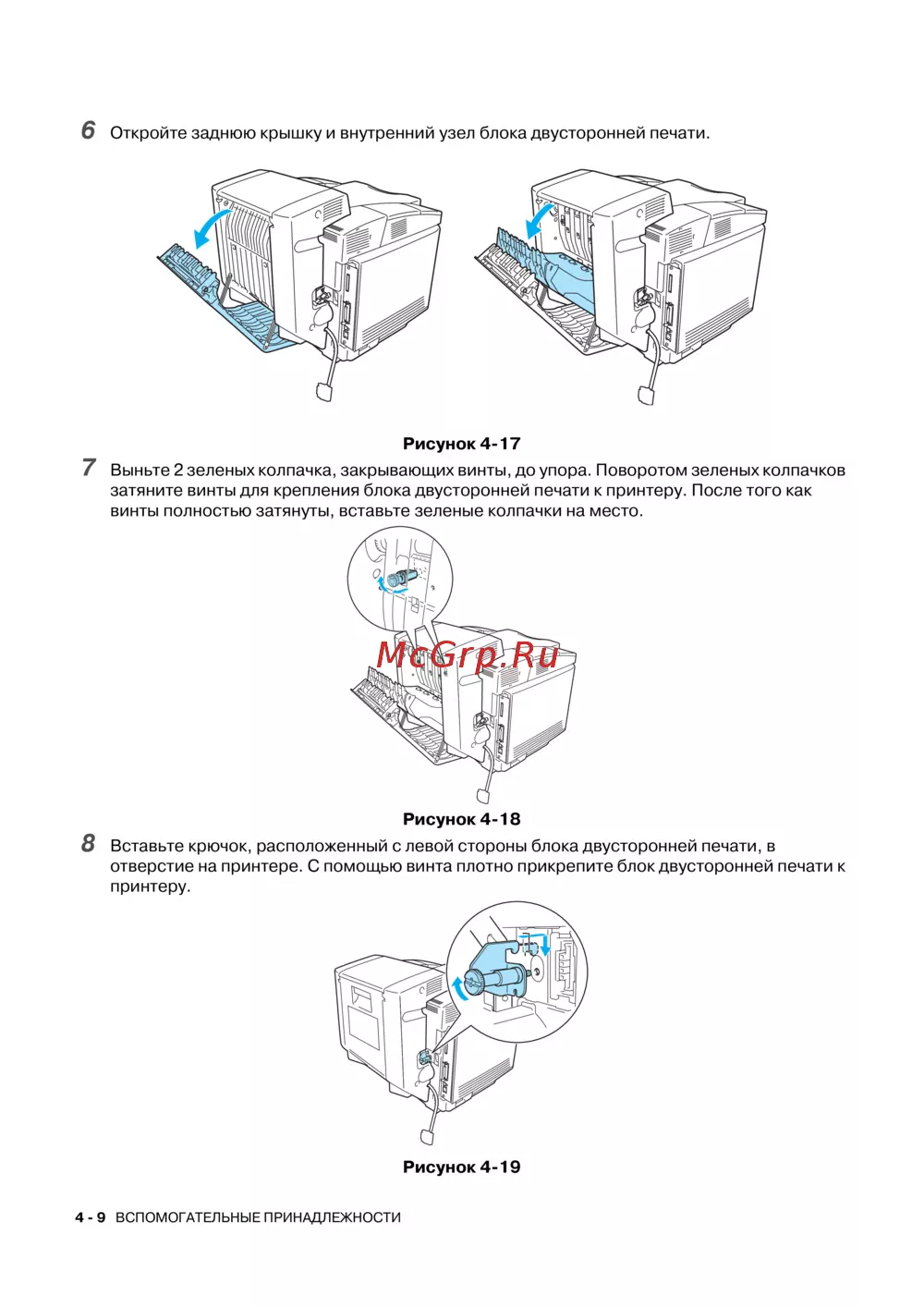

4 9 ВСПОМОГАТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
6
Откройте заднюю крышку и внутренний узел блока двусторонней печати.

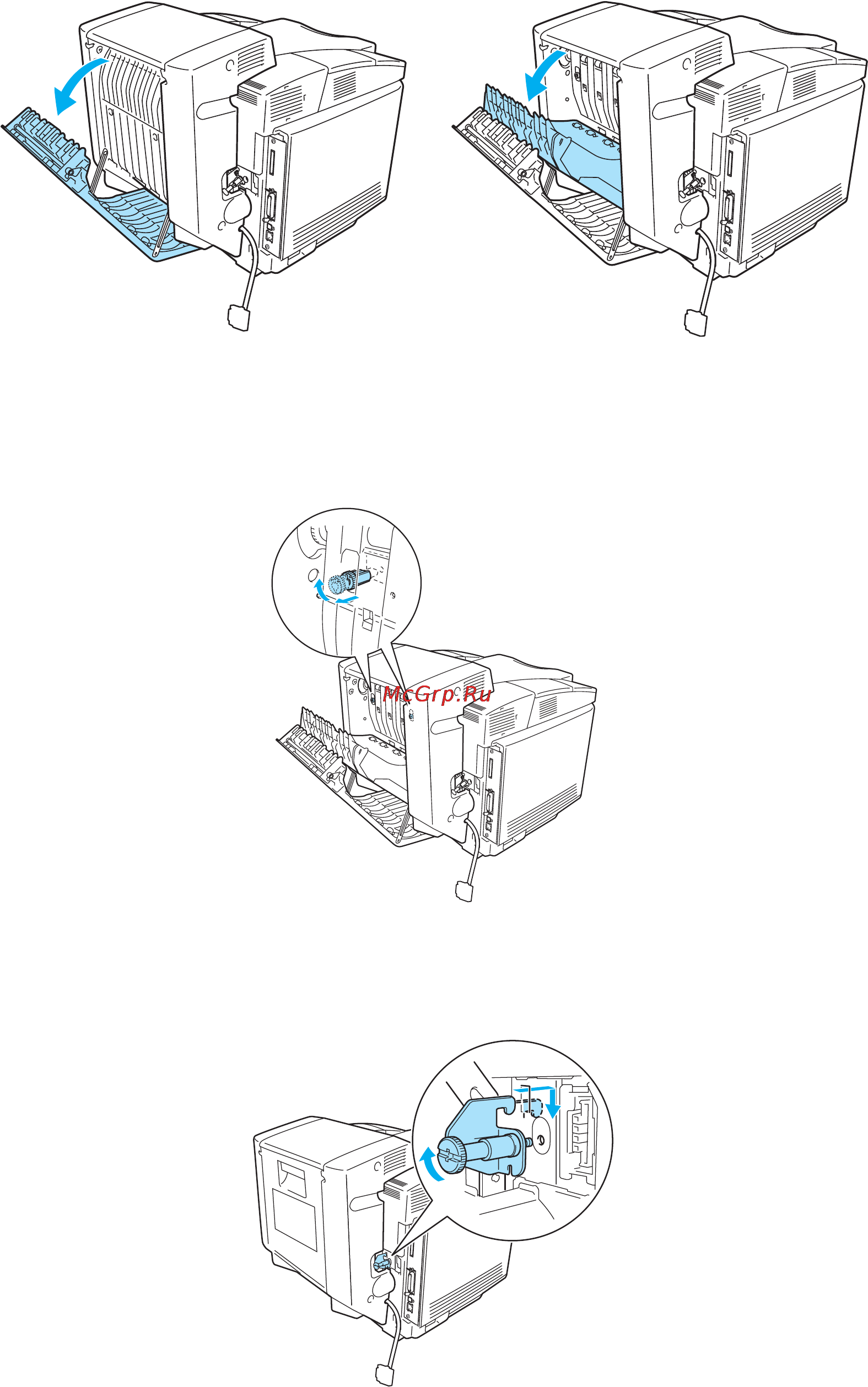

Рисунок 417
7
Выньте 2 зеленых колпачка, закрывающих винты, до упора. Поворотом зеленых колпачков
затяните винты для крепления блока двусторонней печати к принтеру. После того как
винты полностью затянуты, вставьте зеленые колпачки на место.
Рисунок 418
8
Вставьте крючок, расположенный с левой стороны блока двусторонней печати, в
отверстие на принтере. С помощью винта плотно прикрепите блок двусторонней печати к
принтеру.
Рисунок 419
