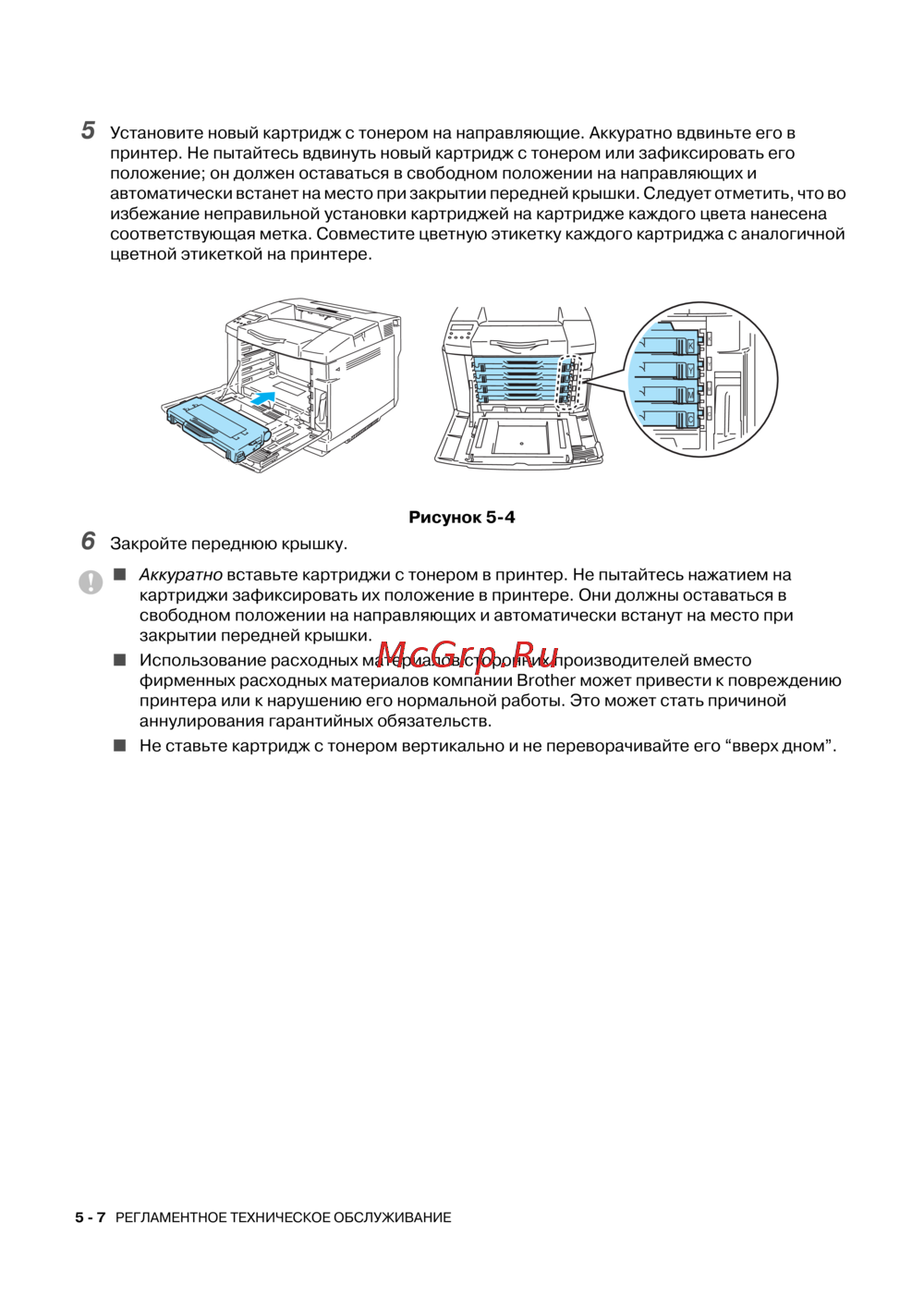

5 7 РЕГЛАМЕНТНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
5

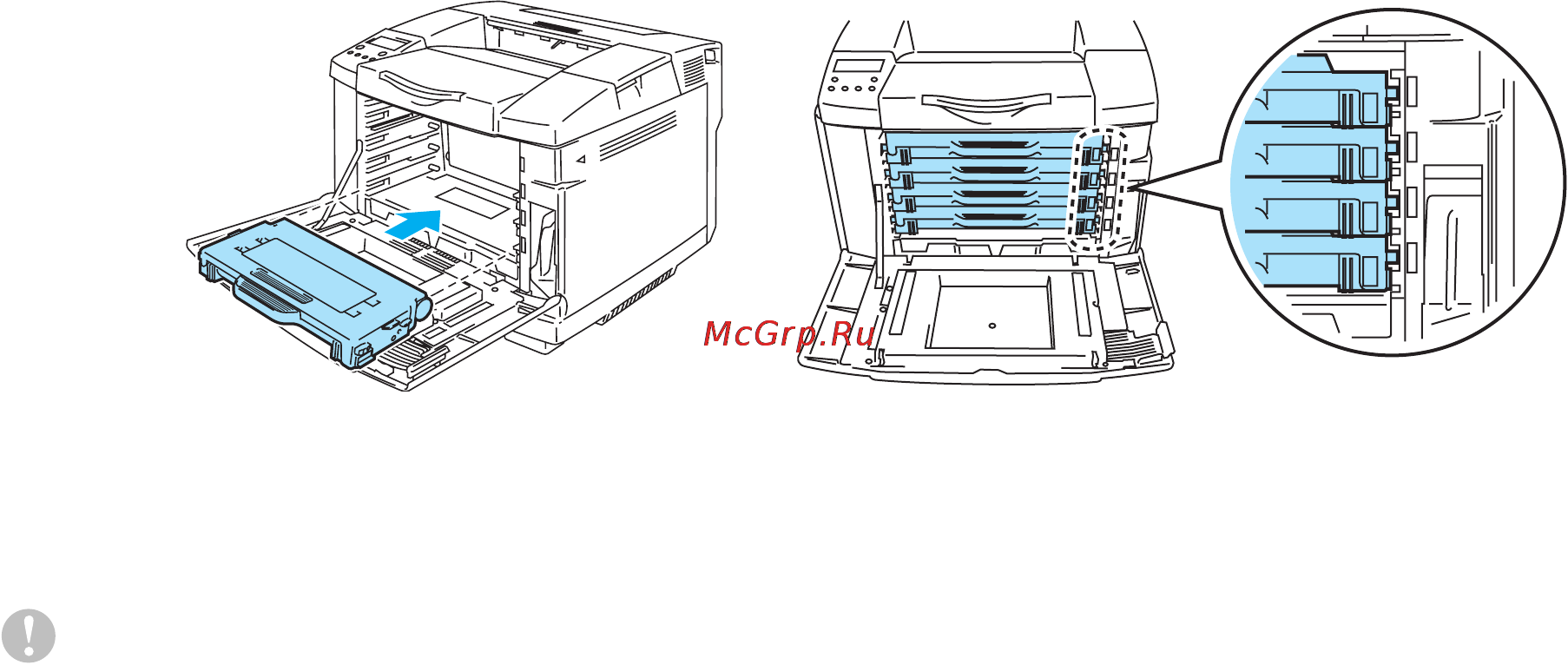

Установите новый картридж с тонером на направляющие. Аккуратно вдвиньте его в
принтер. Не пытайтесь вдвинуть новый картридж с тонером или зафиксировать его
положение; он должен оставаться в свободном положении на направляющих и
автоматически встанет на место при закрытии передней крышки. Следует отметить, что во
избежание неправильной установки картриджей на картридже каждого цвета нанесена
соответствующая метка. Совместите цветную этикетку каждого картриджа с аналогичной
цветной этикеткой на принтере.
Рисунок 54
6
Закройте переднюю крышку.
■ Аккуратно вставьте картриджи с тонером в принтер. Не пытайтесь нажатием на
картриджи зафиксировать их положение в принтере. Они должны оставаться в
свободном положении на направляющих и автоматически встанут на место при
закрытии передней крышки.
■ Использование расходных материалов сторонних производителей вместо
фирменных расходных материалов компании Brother может привести к повреждению
принтера или к нарушению его нормальной работы. Это может стать причиной
аннулирования гарантийных обязательств.
■ Не ставьте картридж с тонером вертикально и не переворачивайте его “вверх дном”.
K
Y
M
C
K
Y
M
C
