5 27 РЕГЛАМЕНТНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
7

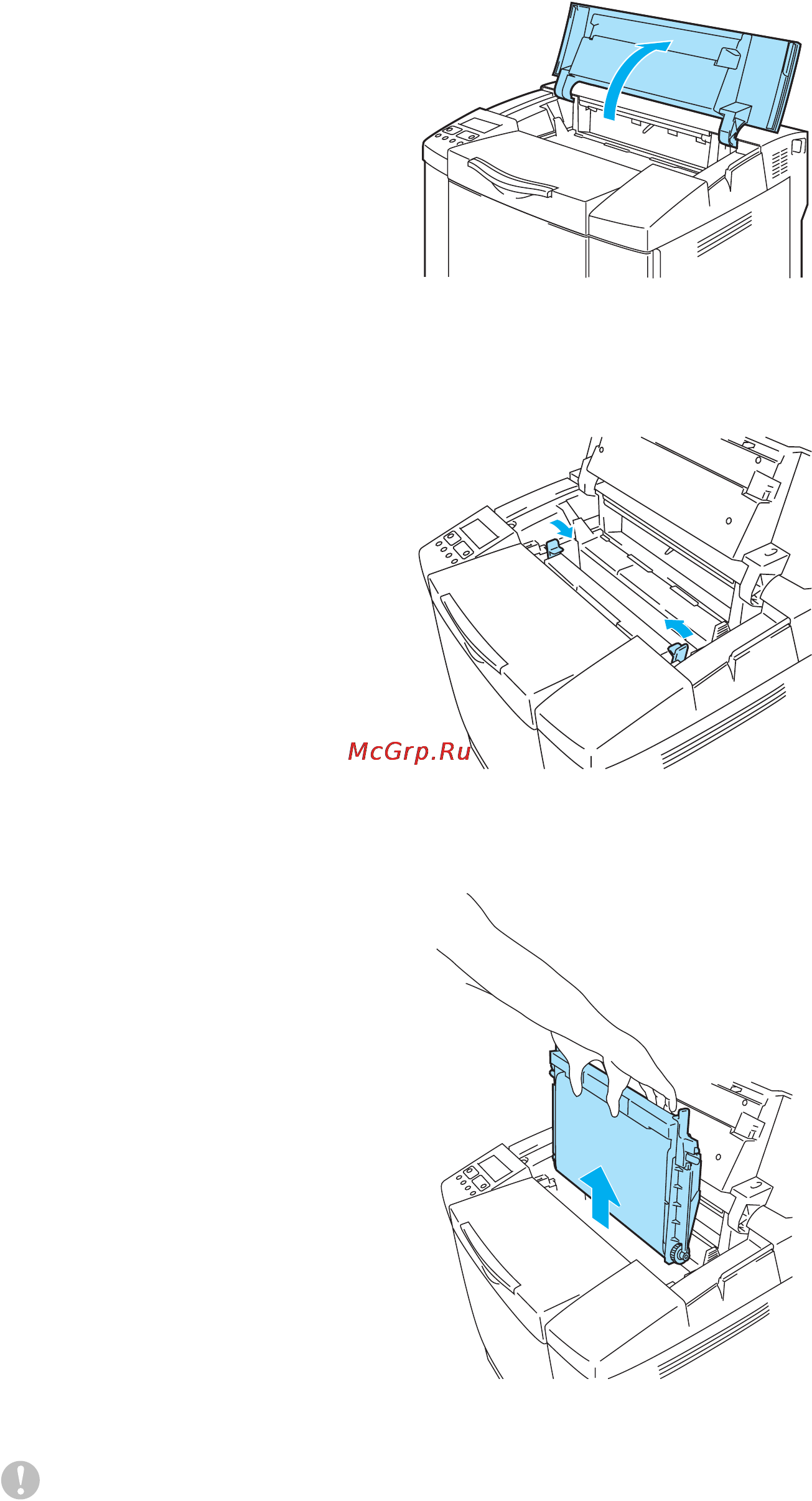

Откройте верхнюю крышку.
Рисунок 540
8
Для освобождения фиксатора нажмите (вовнутрь) зеленые рычаги фиксатора,
расположенные с обеих сторон ременного картриджа.
Рисунок 541
9
Выньте ременный картридж OPC из принтера.
Рисунок 542
■ Не прикасайтесь руками к поверхности ремня OPC.
■ Воздействие на ремень источника света с уровнем освещенности 800 люкс в течение
более двух минут может привести к повреждению ремня.
