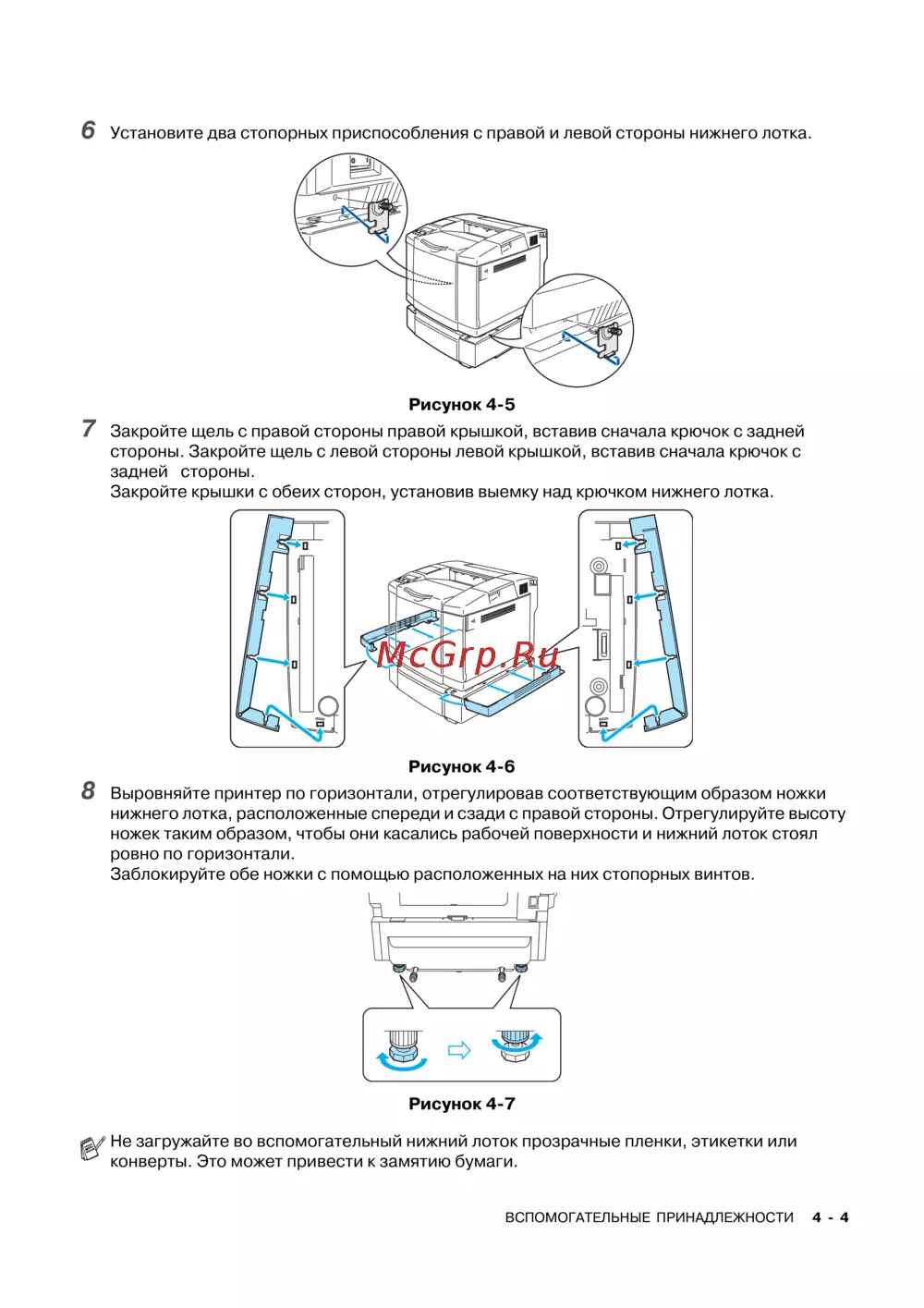

ВСПОМОГАТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ 4 4
6

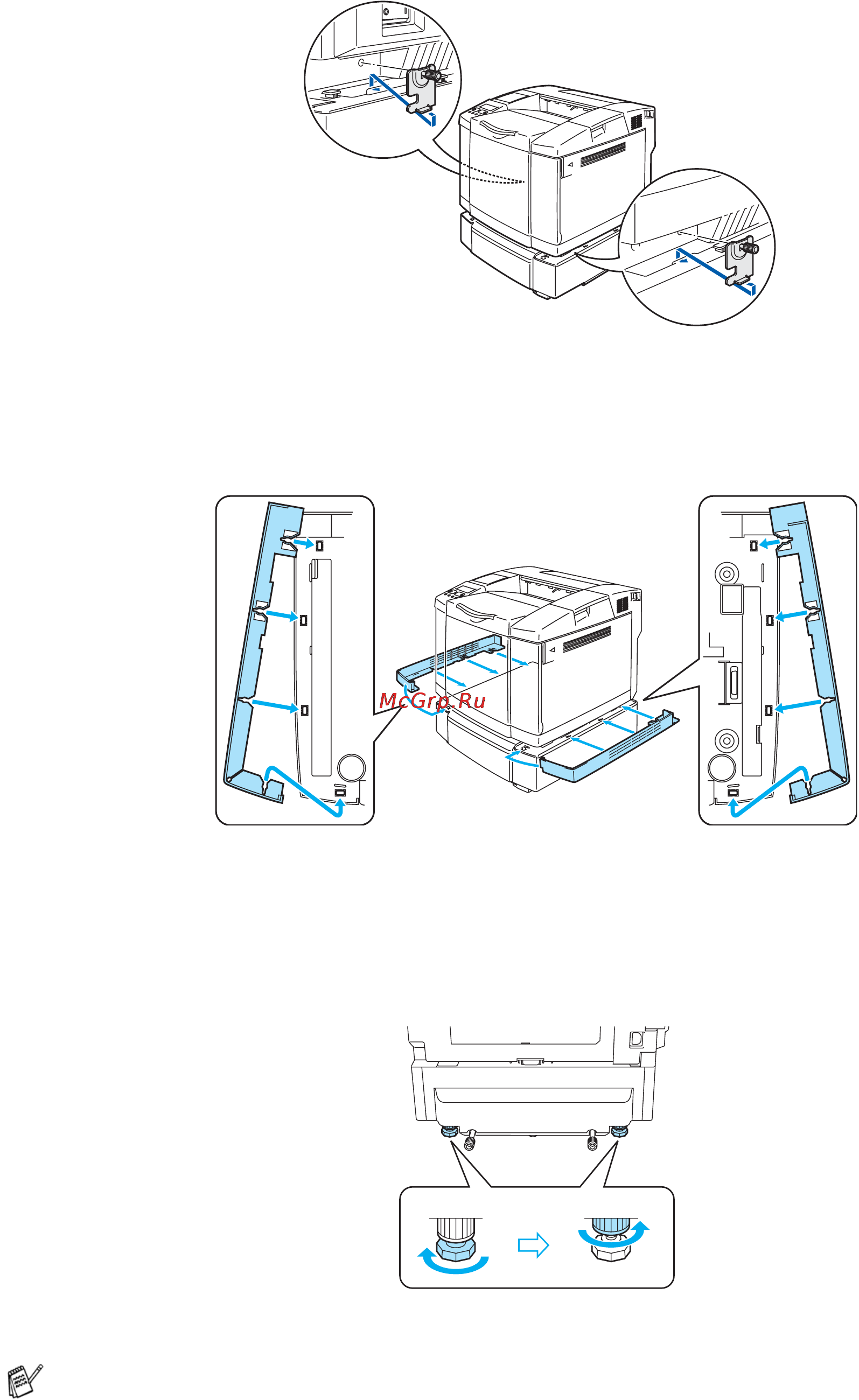

Установите два стопорных приспособления с правой и левой стороны нижнего лотка.
Рисунок 45
7
Закройте щель с правой стороны правой крышкой, вставив сначала крючок с задней
стороны. Закройте щель с левой стороны левой крышкой, вставив сначала крючок с
задней стороны.
Закройте крышки с обеих сторон, установив выемку над крючком нижнего лотка.
Рисунок 46
8
Выровняйте принтер по горизонтали, отрегулировав соответствующим образом ножки
нижнего лотка, расположенные спереди и сзади с правой стороны. Отрегулируйте высоту
ножек таким образом, чтобы они касались рабочей поверхности и нижний лоток стоял
ровно по горизонтали.
Заблокируйте обе ножки с помощью расположенных на них стопорных винтов.
Рисунок 47
Не загружайте во вспомогательный нижний лоток прозрачные пленки, этикетки или
конверты. Это может привести к замятию бумаги.
