9Руководство по установке и техобслуживанию atmoTEC pro/atmoTEC plus 0020029241_00
a
Внимание!
Опасность повреждения прибора из-за ненадлежащего
крепления!
Прибор можно монтировать только на прочной,
неразъемной поверхности стены. Обратите внимание
на достаточную несущую способность всех крепежных
деталей! При этом учтите также и свойства стены!
• Учтите все необходимые свободные пространства для монтажа
и присоединительные размеры.
• Прикрепите на стену монтажный шаблон.
• Просверлите два отверстия для навешивания прибора.
• Отметьте на стене расположение подсоединений.
h
Указание!
Учтите необходимые длины вертикальных труб
газоотвода в 500 мм.
4.7 Навешивание прибора
3
1
2
2

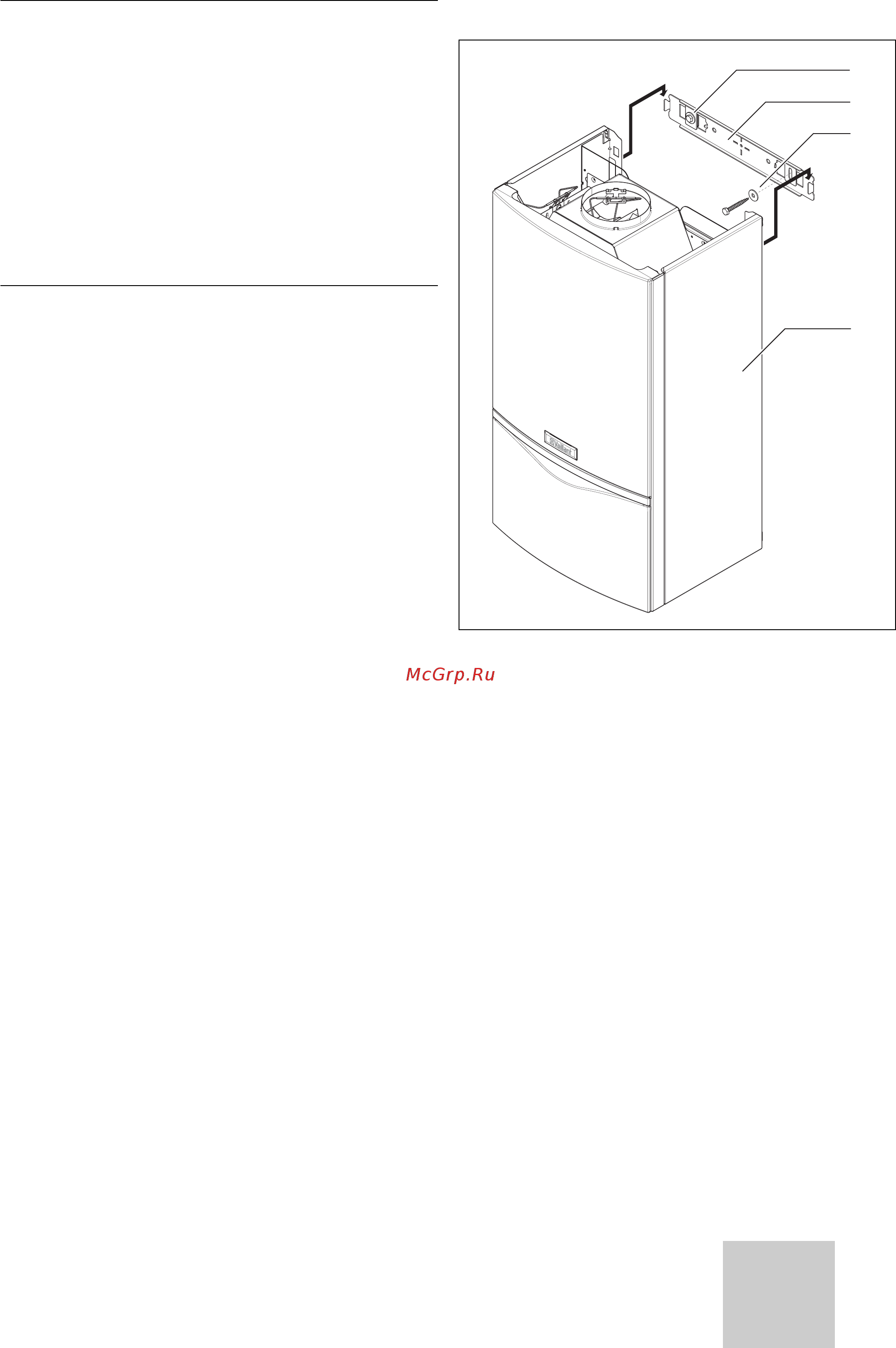

Рис. 4.5 Навешивание прибора (здесь изображен: atmoTEC plus)
• Монтируйте кронштейн прибора (1) на стене посредством
прилагающихся дюбелей и болтов (2).
• Навесьте прибор (3) сверху на кронштейн.
Монтаж 4
GUSRU
