Vaillant VUW INT 200/3-5 [9/42] Монтаж
![Vaillant VUW INT 200/3-5 [9/42] Монтаж](/views2/1257979/page9/bg9.png)
Руководство по установке и техобслуживанию atmoTEC pro/atmoTEC plus 0020029241_008
a
Внимание!
В том случае, если прибор встроен в имеющийся
кухонный настенный шкаф:
Полностью снимите нижнюю и верхнюю стенки
шкафа, чтобы достаточная подача воздуха
обеспечивалась постоянно. В противном случае не
исключены повреждения на приборе и шкафу.
h
Указание!
Указанные минимальные расстояния/свободные
пространства для монтажа действительны также и для
монтажа в шкафу.
4.5 Требуемые минимальные расстояния/свободные
постранства для монтажа
400 mm
mm250
10 mm
10 mm

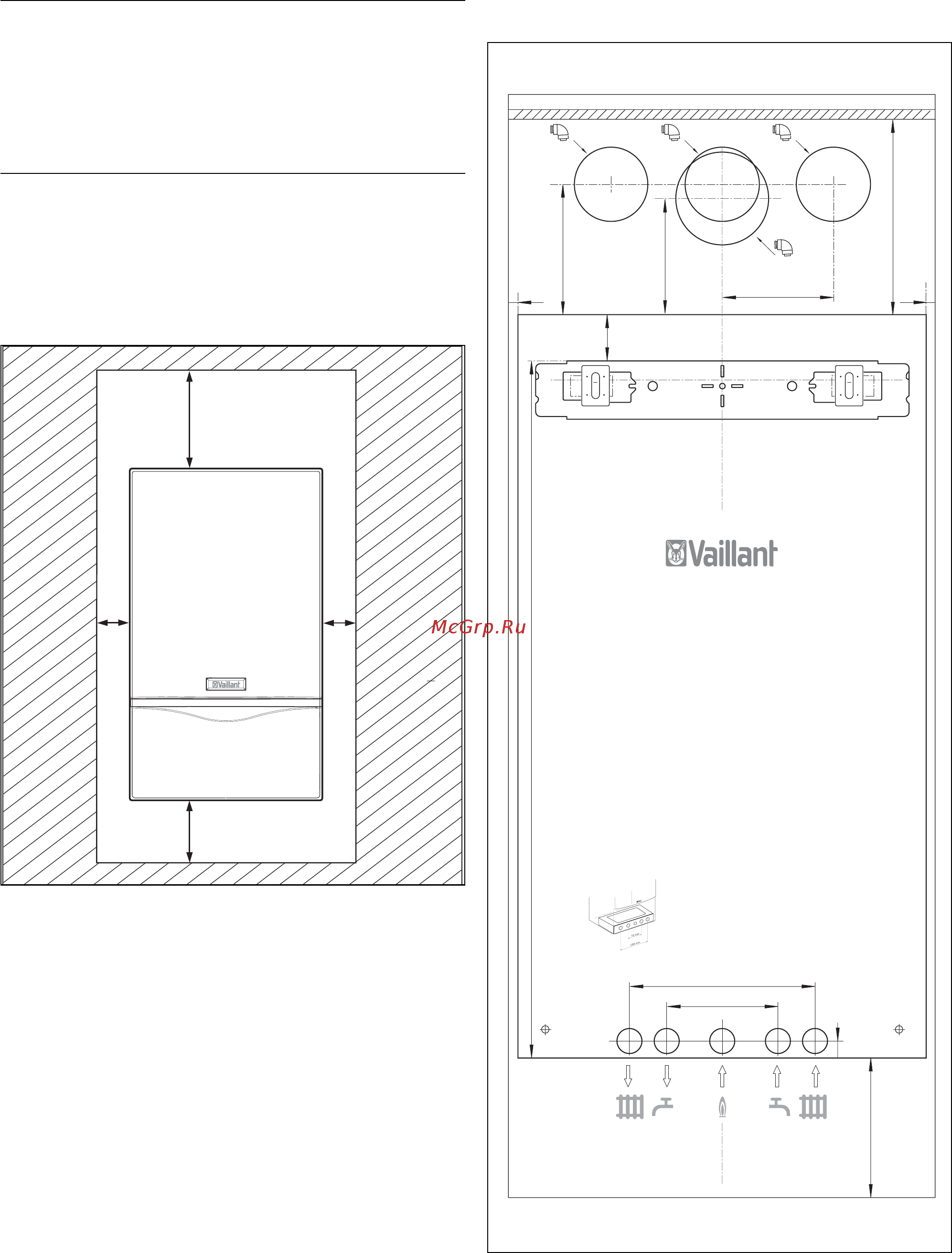

Рис. 4.3 Требуемые минимальные расстояния/свободные пространства
для монтажа (здесь изображен: atmoTEC plus)
Как для устанвоки/монтажа прибора, так и для последующего
проведения техобслуживания требуются следующие
минимальные расстояния и свободные пространства для
монтажа:
– расстояние по бокам: 10 мм
– нижняя сторона: 250 мм
– верхняя сторона: 400 мм
Нет необходимости в соблюдении расстояния между прибором
и воспламеняющимися строительными элементами, т. к. при
номинальной тепловой мощности прибора достигается более
низкое значение температуры, чем макс. допустимое значение
85 °C.
4.6 Монтажный шаблон
60/100
215
10_0985300200 6002 21
120
200
120
510
81
05
257
041
80/8080/80
120
10
10
120/122/180/182/200/202/240/242/243/280/282/322/362 Pro/Plus
80/80
Рис. 4.4 Монтажный шаблон
4 Монтаж
