17Руководство по установке и техобслуживанию atmoTEC pro/atmoTEC plus 0020029241_00
Распределительная коробка
Расходомер
Датчик темп. под.
линии (N T C)
Клапан перекл. по приор.
Газовый клапан
Датчик температ rуры отводящей
линии (N T C)
Насос
Запальный электрод
Контрольный электрод
Сенсор отработанных газов
Сенсор давления
NTC теплого пуска
(только atmoTEC plus)

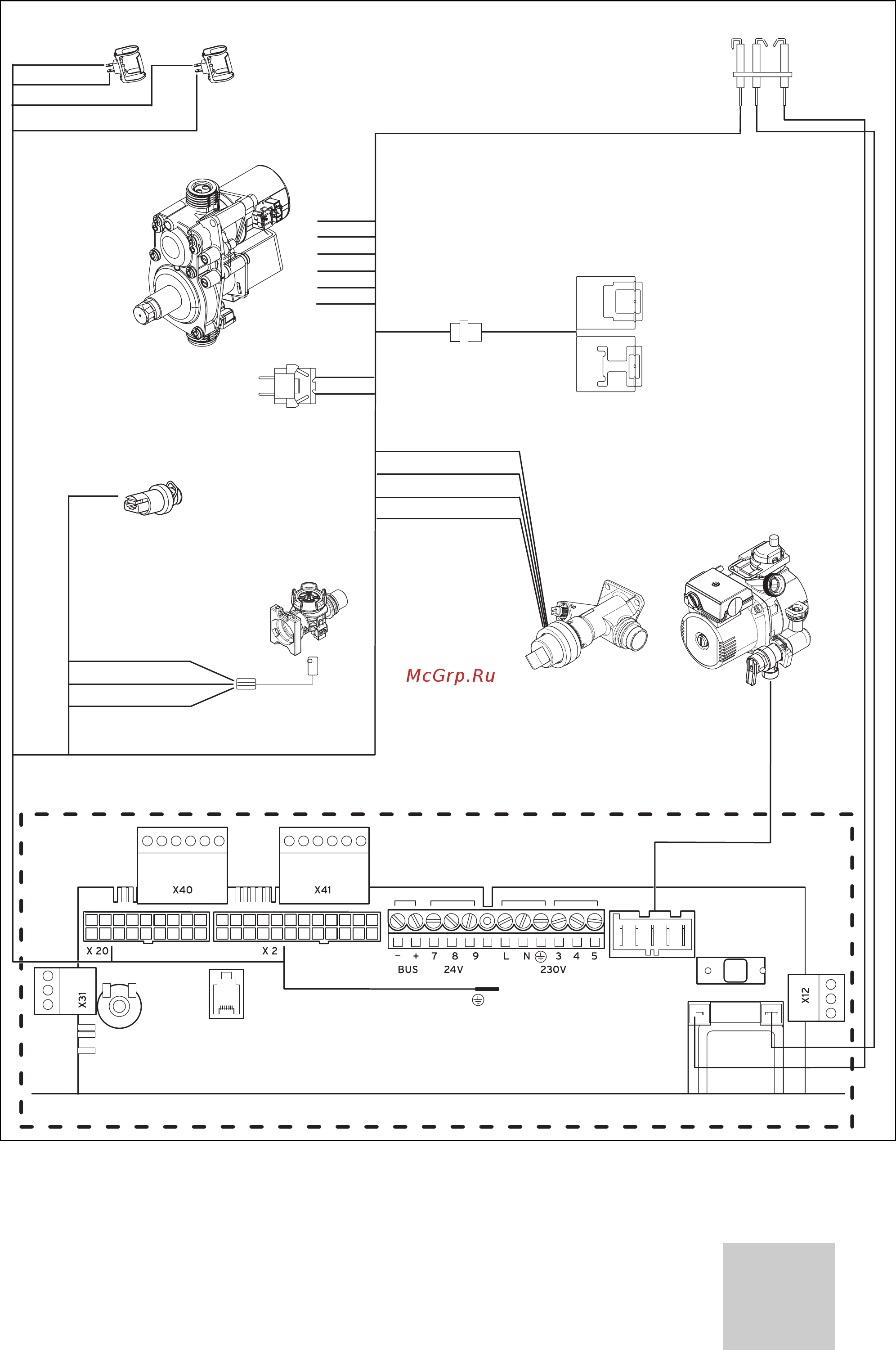

Рис. 5.9 Схема электропроводки atmoTEC pro/atmoTEC plus
Установка 5
GUSRU
