15Руководство по установке и техобслуживанию atmoTEC pro/atmoTEC plus 0020029241_00
• Проложите сетевой кабель до уровня подключения системы в
распределительной коробке, как изображено на рис. 5.6 и
5.7.
• Подсоедините сетевой провод к предусмотренным для него
клеммам
, N и L системы ProE (см. рис. 5.6 и 5.7).
5.6.2 Подключение регулирующих приборов,
принадлежностей и внешних компонентов установки
Какие регулирующие приборы, термостаты, часовые термостаты
и компоненты установки Вы можете подключить к электронике
прибора atmoTEC pro/atmoTEC plus, см., пожалуйста, в
действующем прейскуранте.
Монтаж необходимо осуществлять согласно соответствующему
руководству по эксплуатации. Необходимые соединения с
электроникой отопительного прибора (напр., внешними
регуляторами, внешними датчиками и др.) предпринимайте
следующим образом:
• Снимите переднюю часть обшивки прибора и откиньте блок
электроники вперед.

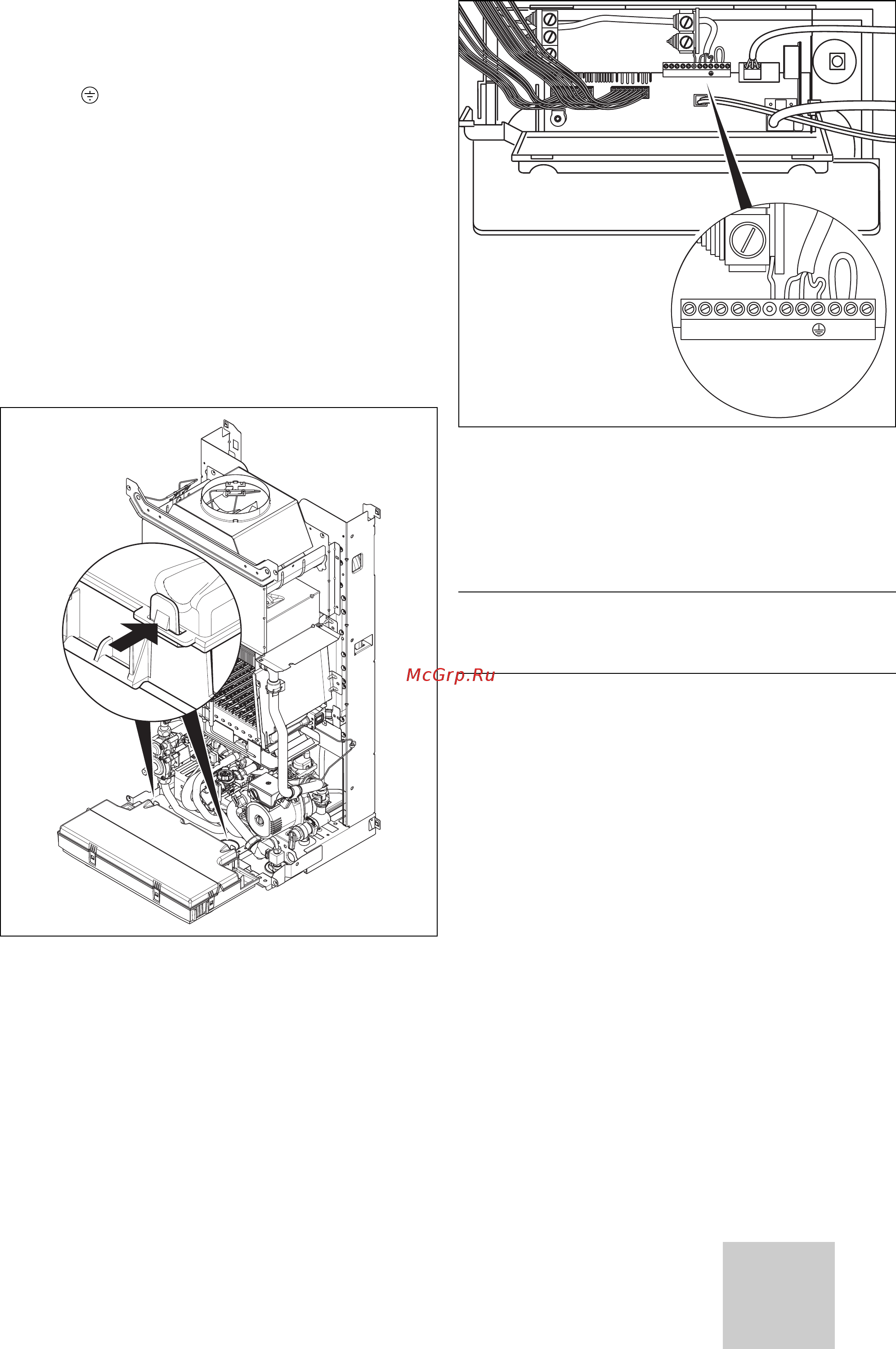

Рис. 5.6 Открывание задней стенки распределительной коробки
• Отсоедините заднюю крышку блока электроники и откиньте
ее вверх.
• Проведите соединительные провода подключаемых
компонентов через кабельные вводы слева на нижней стороне
прибора.
• Затем проведите соединительные провода через кабельные
вводы в блок электроники и обрежьте их.
-+789 LN 345
-+7
BUS 24V 230V
89 LN 345
Рис. 5.7 Пример прокладки кабелей
• Удалите оболочку с соединительных проводов прибл. на
2 – 3 см и зачистите изоляцию жил.
• Подсоедините соединительные кабели согласно руководствам
по приборам к соответствующим резьбовым клеммам на
электронике.
a
Внимание!
Опасность разрушения электроники!
Не подводите к клеммам 7, 8, 9 сетевое напряжение!
h
Указание!
Обеспечьте, чтобы соединительный кабель был
механически прочно закреплен в винтовых клеммах.
• Если не установлено комнатного или часового термостата,
предусмотрите перемычку между клеммами 3 и 4 в том
случае, если ее нет. Удалите перемычку, если к клеммам 3 и
4 подключен комнатный или часовой термостат.
• Вам не следует удалять перемычку между клеммами 3 и 4,
если Вы подключаете погодозависимый температурный
регулятор или регулятор комнатной температуры (постоянное
регулирование-соединительные клеммы 7, 8, 9).
• Закройте заднюю крышку блока электроники и прижмите ее,
чтобы она зафиксировалась с характерным щелчком.
• Откиньте блок электроники вверх и прижмите его обоими
зажимами справа и слева к боковой обшивке прибора,
чтобы они зафиксировались с характерным щелчком.
• Установите переднюю часть обшивки прибора.
Установка 5
