13Руководство по установке и техобслуживанию atmoTEC pro/atmoTEC plus 0020029241_00
5.3 Подключение со стороны воды
a
Внимание!
Обратите внимание на то, чтобы монтаж
соединительных трубопроводов проходил без
напряжения, иначе это может приводить к
негерметичности в отопительной установке!
Внимание!
При применении прибора в солнечных установках для
подогрева питьевой воды (d.58 настроено на 1 или 2):
Температура на патрубке холодной воды прибора
(в этом случае на выходе горячей воды солнечного
накопителя) не должна превышать 70 °C. В противном
случае не исключены повреждения прибора и
помещения, в котором он установлен, из-за вытекающей
горячей воды. Мы рекомендуем спереди и сзади
прибора использовать термостатические смесительные
клапаны.
h
Указание!
Наполнительное устройство не входит в объем поставки
прибора! Его следует предусмотреть со стороны
строения.
1
2
3
4
5

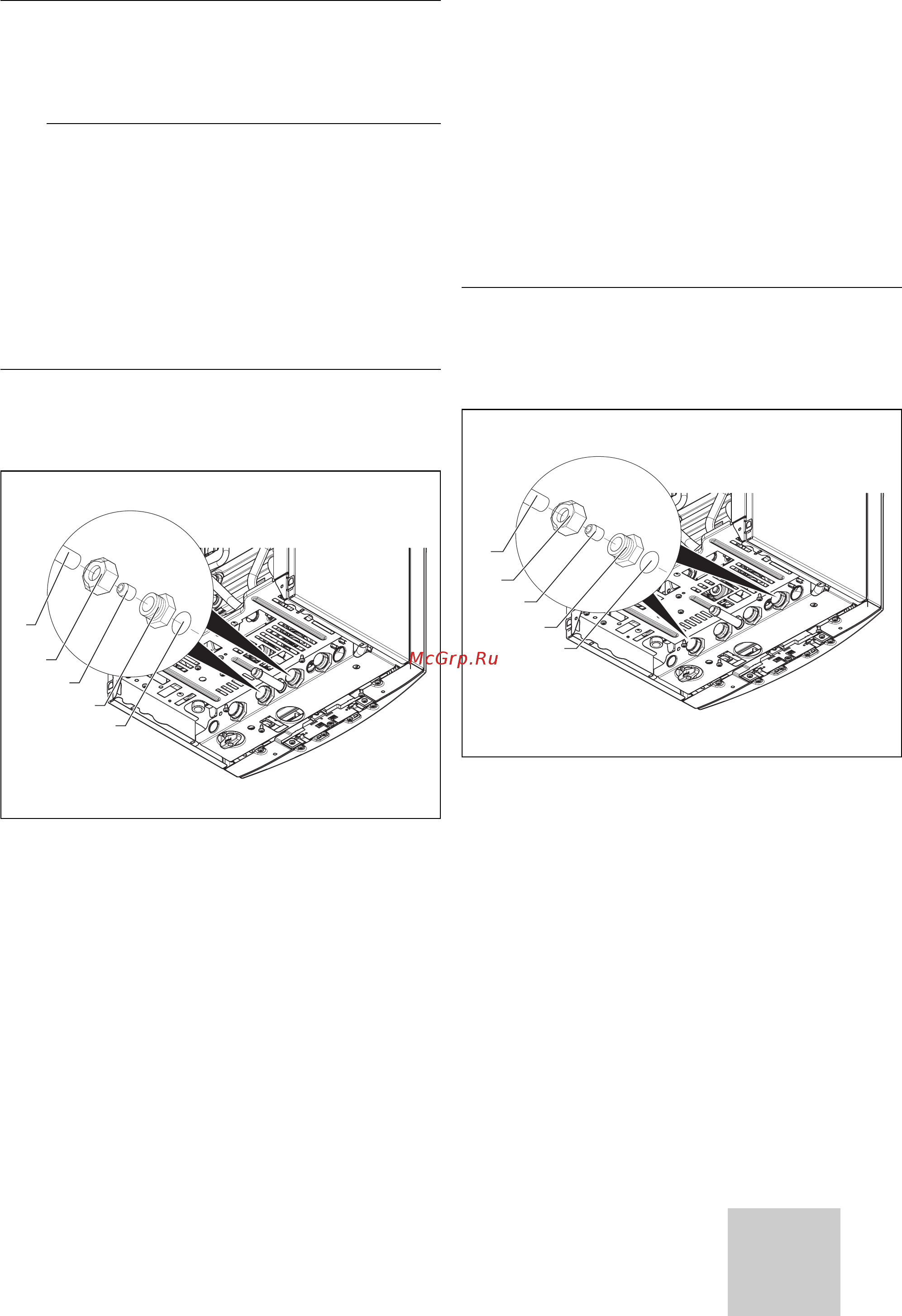

Рис. 5.2 Монтаж патрубков холодной и горячей воды (пример)
5.3.1 Патрубок горячей воды (только VUW)
Соединение патрубков холодной и горячей воды на приборе
(например, с двумя соединителями с зажимным резьбовым
соединением для соединения с 15 мм медными
трубопроводами, как показано на рис. 5.2):
• Со стороны строения на подводящую линию холодной воды
установите запорный клапан.
• Установите соответственно уплотнение (1) и привинтите
соединители (2) на патрубки холодной и горячей воды
прибора.
• Вставьте соответственно накидную гайку (4) и зажимное
кольцо (3) на медный трубопровод (5). Диаметр
трубопровода должен составлять 15 мм
• Вставьте трубопроводы до упора в соединители. Затяните
накидные гайки в этом положении.
5.3.2 Подсоединение накопителя (только VU)
Соединение подающей и отводящей линий накопителя на
приборе:
• Со стороны строения установите систему трубопроводов
накопителя (принадлежности Vaillant).
• Установите соответственно прилагаемые к принадлежностям
уплотнения и привинтите соединители на патрубки подающей
и отводящей линиях накопителя прибора. Для этого
соблюдайте руководство, прилагающееся к принадлежностям!
• Соедините датчик накопителя с соответствующим
соединительным штекером кабельного ствола прибора
• Перед вводом в эксплуатацию обратите внимание на то, что
система трубопроводов накопителя полностью обезвоздушена
5.4 Подключение со стороны отопления
a
Внимание!
Обратите внимание на то, чтобы монтаж
соединительных трубопроводов проходил без
напряжения, чтобы это не привело к негерметичности в
отопительной установке!
1
2
3
4
5
Рис. 5.3 Монтаж подающей и отоводящей линий отопления (пример)
Установка 5
