Руководство по установке и техобслуживанию atmoTEC pro/atmoTEC plus 0020029241_0028
7.2.7 Регулировка производительности насоса
Мощность 2-ступенчатого насоса можно автоматически
адаптировать к потребностям отопительной установки.
При необх. измените настройку насоса посредством системы
диагностики (для этого см. табл. 9.2 и 9.3).
Величина остаточного напора насоса в зависимости от
настройки байпасного клапана представлена на рис. 7.2.
400
300
200
100
0
0 200 400 600 800 1000 1200 1600
Остаточный напор [мбар]
Объем подачи
[
л/ч
]
1800
1400
2-ая ступень1-ая ступень

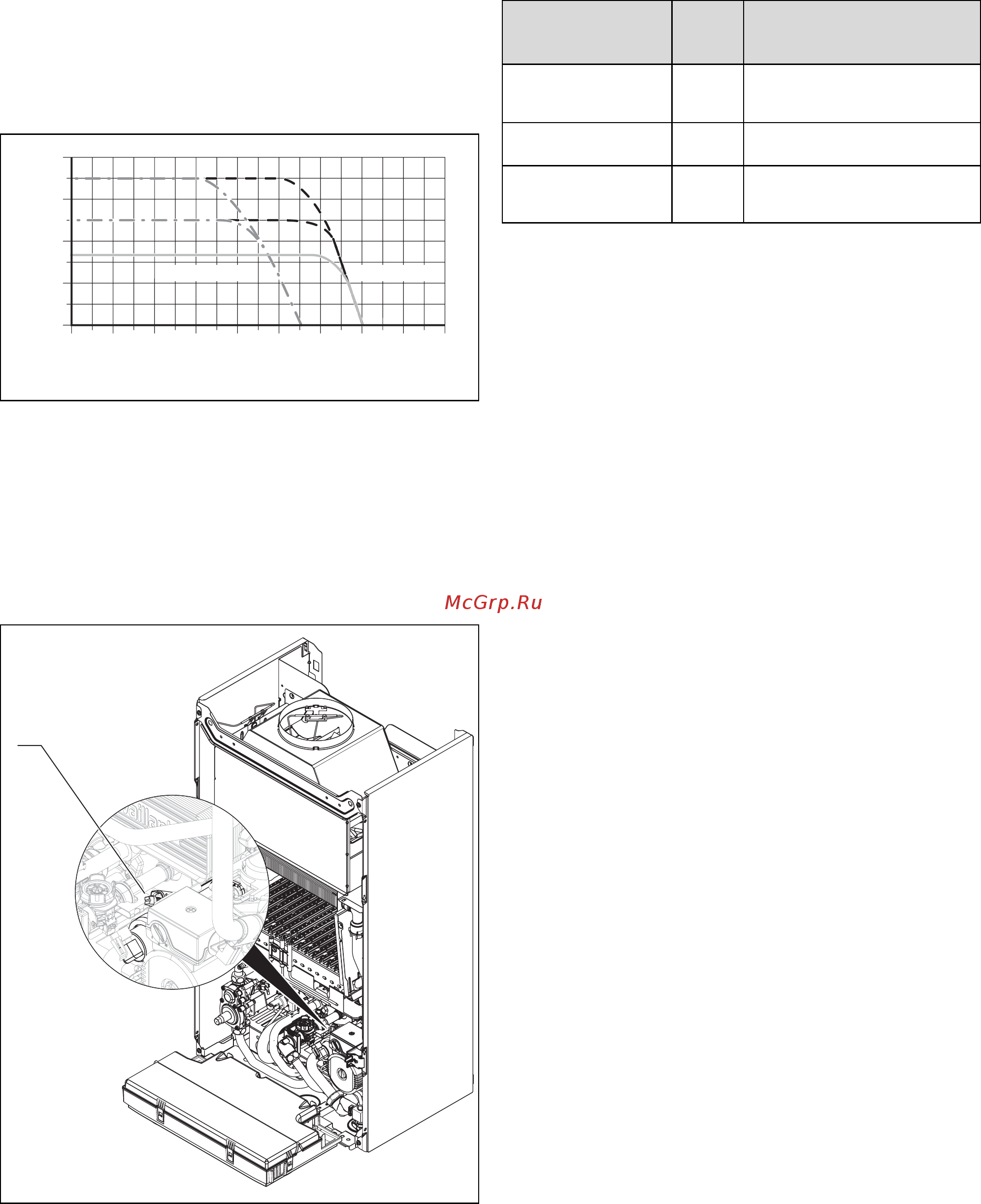

Рис. 7.3 Характеристическая кривая насоса
7.3 Настройка байпасного клапана
В приборы встроен байпасный клапан.
Давление настраивается в диапазоне между 170 и 350 мбар.
Предварительно установлено прибл. 250 мбар (среднее
положение). За оборот установочного винта давление
изменяется прибл. на 20 мбар. Вращением вправо давление
повышается, влево - понижается.
1
Рис. 7.4 Настройка байпасного клапана
• Отрегулируйте давление на установочном винте (1).
Положение
установочного винта
Давление
(мбар)
Примечание / применение
До упора вправо
(полностью повернут вниз)
350
Если радиаторы при заводской
настройке нагреваются неправильно
Среднее положение (5
оборотов влево)
250 Заводская настройка
Из среднего положения
еще 5 оборотов влево
170
Если появляются шумы в радиаторах
или радиаторных клапанах
Табл. 7.4 Установочные значения для байпасного клапана (величина
напора)
