Руководство по установке и техобслуживанию atmoTEC pro/atmoTEC plus 0020029241_0030
8.3 Обзор работ по техобслуживанию
При техобслуживании прибора необходимо выполнить
следующие операции:
№ Операция
Выполнить:
в общем
при
необходимости
1 Отключить прибор от электросети и перекрыть подачу газа X
2 Закрыть сервисные краны; стравить в приборе давление воды и отопления, при необходимости обезвоздушить X
3 Очистить первичный теплообменник X
4 Проверить горелку на загрязнение X
5 Очистить горелку X
6
При необходимости демонтировать вторичный теплообменник, удалить известь и снова монтировать
(для этого закрыть впускной клапан холодной воды на приборе)
X
7
Демонтировать расходомер, очистить фильтр на входе холодной воды расходомера и снова монтировать его
(для этого
закрыть впускной клапан холодной воды на приборе)
X
8 Проверить правильность крепления штекерных электросоединений, при необх. исправить X
9 Проверить давление на входе расширительного бака, при необх. исправить X
10
Открыть сервисные краны, заполнить прибор / установку прибл. до 1,0 – 2,0 бар, в зависимости от статической высоты
системы
X
11 Проверить общее состояние прибора, удалить общие загрязнения прибора X
12 Открыть подачу газа и включить прибор X
13 Провести пробную эксплуатацию прибора и отопительной установки, включая подогрев воды, при необх. обезвоздушить X
14 Проверить работу розжига и горелки X
15 Проверить прибор на герметичность со стороны газа и воды X
16 Проверить газоотвод и подвод воздуха X
17 Проверить предохранительные устройства X
18 Проверить и запротоколировать настройку газа на приборе X
19 Проверить регулирующие устройства (внешние регуляторы), при необх. настроить заново X
20 Запротоколировать проведенные осмотры/техобслуживание X
Табл. 8.1 Операции при техобслуживании
8.4 Очистка горелки и первичного теплообменника
(теплообменник отопления)

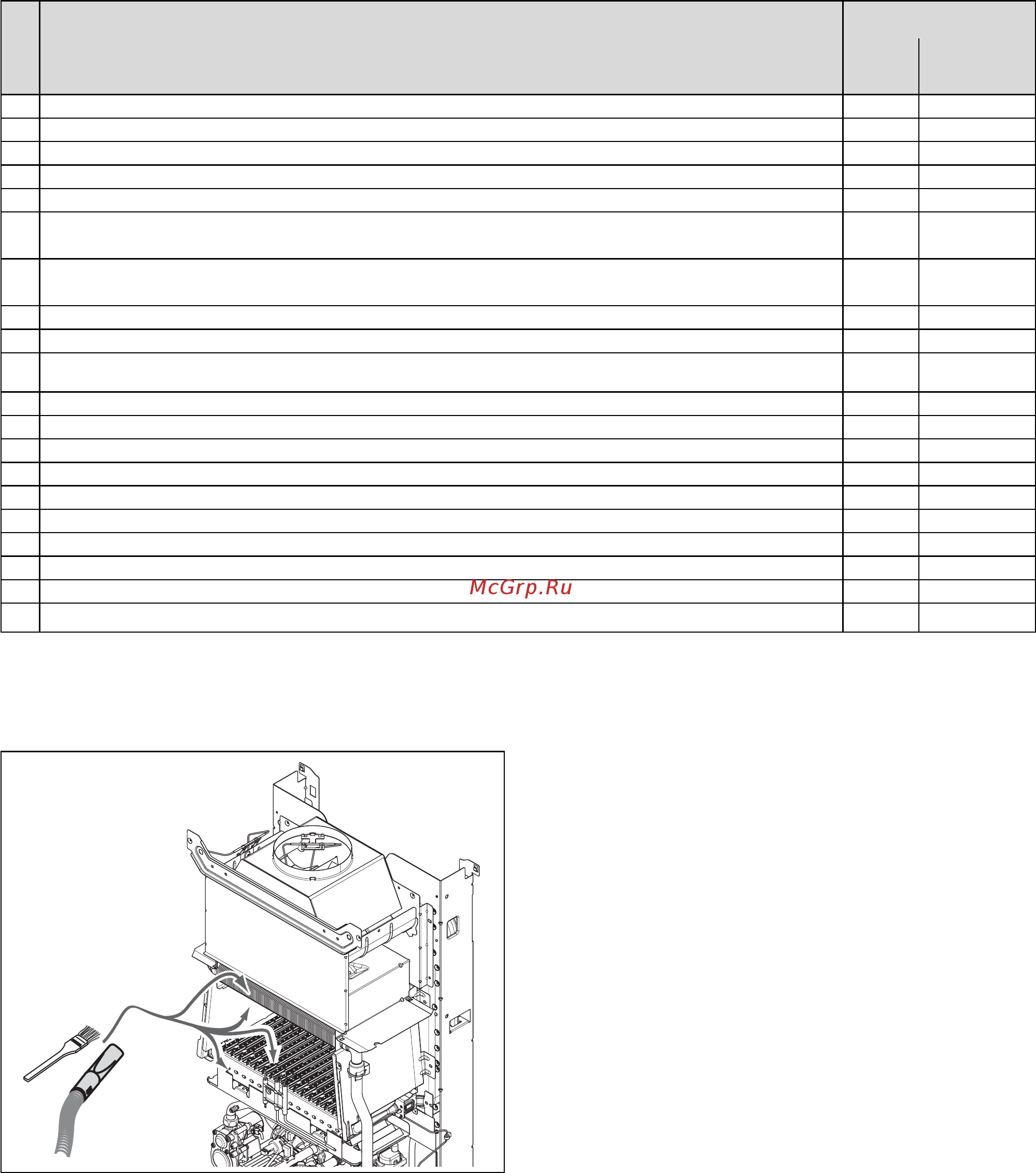

Рис. 8.1 Очистка горелки и первичного теплообменника без демонтажа
деталей (незначительное загрязнение)
• Ослабьте 2 винта на щитке шахты отопления.
• Снимите щиток шахты отопления.
При незначительном загрязнении:
• Очистите горелку и первичный теплообменник кисточкой и
пылесосом от гари.
При более значительном загрязнении (жир и прочее):
• Демонтируйте горелку и первичный теплообменник.
