Руководство по установке и техобслуживанию atmoTEC pro/atmoTEC plus 0020029241_0014
Соединение патрубков подающей и отводящей линий отопления
на приборе (например, с двумя соединителями с зажимным
резьбовым соединением для соединения с 22 мм медным
трубопроводом, как показано на рис. 5.3):
• Установите соответственно уплотнение (1) и привинтите
соединители (2) на патрубки подающей и отводящей линиях
прибора.
• Вставьте соответственно накидную гайку (4) и зажимное
кольцо (3) на медный трубопровод (5). Диаметр
трубопровода должен составлять 22 мм.
• Вставьте трубопроводы до упора в соединители. Затяните
накидные гайки в этом положении.
a
Внимание!
Материальный ущерб из-за выхода воды!
Выпускное отверстие предохранительного клапана
должно быть подсоединено к сточному отверстию
посредством гидравлического затвора!
1

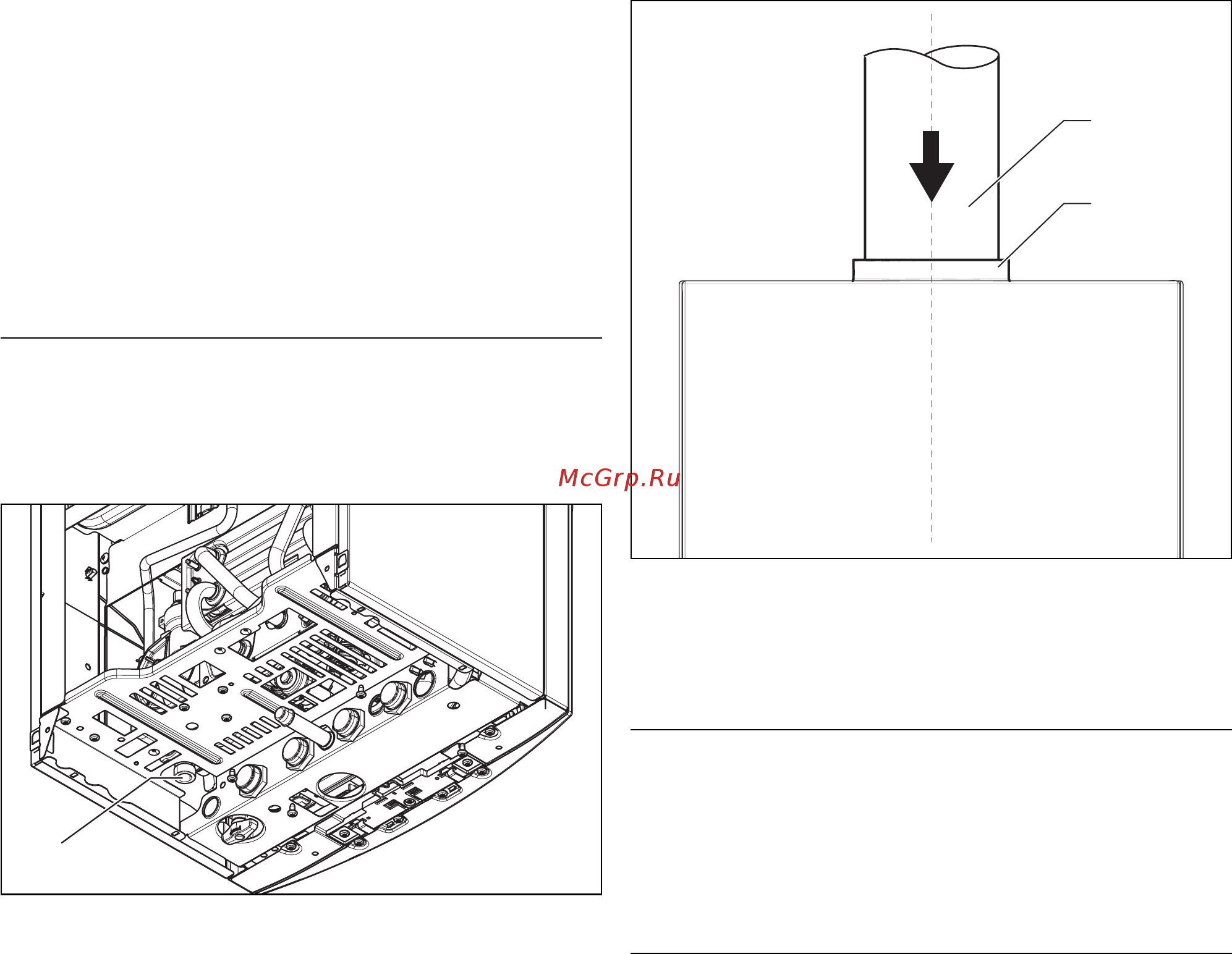

Рис. 5.4 Выпускное отверстие предохранительного клапана
• Подсоедините выпускное отверстие предохранительного
клапана (1) к сточному отверстию воды посредством
гидравлического затвора, чтобы избежать выхода воды и, тем
самым, ущерба.
5.5 Газоотвод
1
2
Рис. 5.5 Патрубок газоотвода
• Вставьте трубу газоотвода (1) в патрубок газоотвода (2).
Обратите внимание на правильное положение трубы
газоотвода.
a
Внимание!
Обратите внимание, что для безупречного
функционирования прибора длина вертикальной трубы
газоотвода должна составлять, по меньшей мере,
500 мм.
5.6 Подключение к электросети
e
Опасно!
Опасность для жизни в связи с ударом током на
токоведущих подключениях!
Электромонтаж может проводить только
аккредитованное специализированное предприятие.
Вначале всегда отключайте подачу тока. Только после
этого можно начинать монтаж. На клеммах
присоединения к сети L и N даже при выключенном
главном выключателе имеется напряжение!
5.6.1 Сетевое подключение
Номинальное напряжение сети должно составлять 230 В; при
напряжениях свыше 253 В и ниже 190 В возможны неполадки в
работе.
Сетевой кабель должен быть подключен через жесткий ввод и
разъединительное устройство с раствором контактов не менее
3 мм (например, предохранители, силовые выключатели).
Прибор оснащен соединительным кабелем с угловым штекером,
имеющим защитный контакт. Штепсельная розетка должна быть
хорошо доступна, чтобы пользователь в любое время мог вынуть
штекер. Штепсельная розетка не должна находиться в зоне
защиты I или II. Пожалуйста, соблюдайте соответствующие
предписания.
5 Установка
