Руководство по установке и техобслуживанию atmoTEC pro/atmoTEC plus 0020029241_0010
4.8 Снятие обшивки прибора
3
2

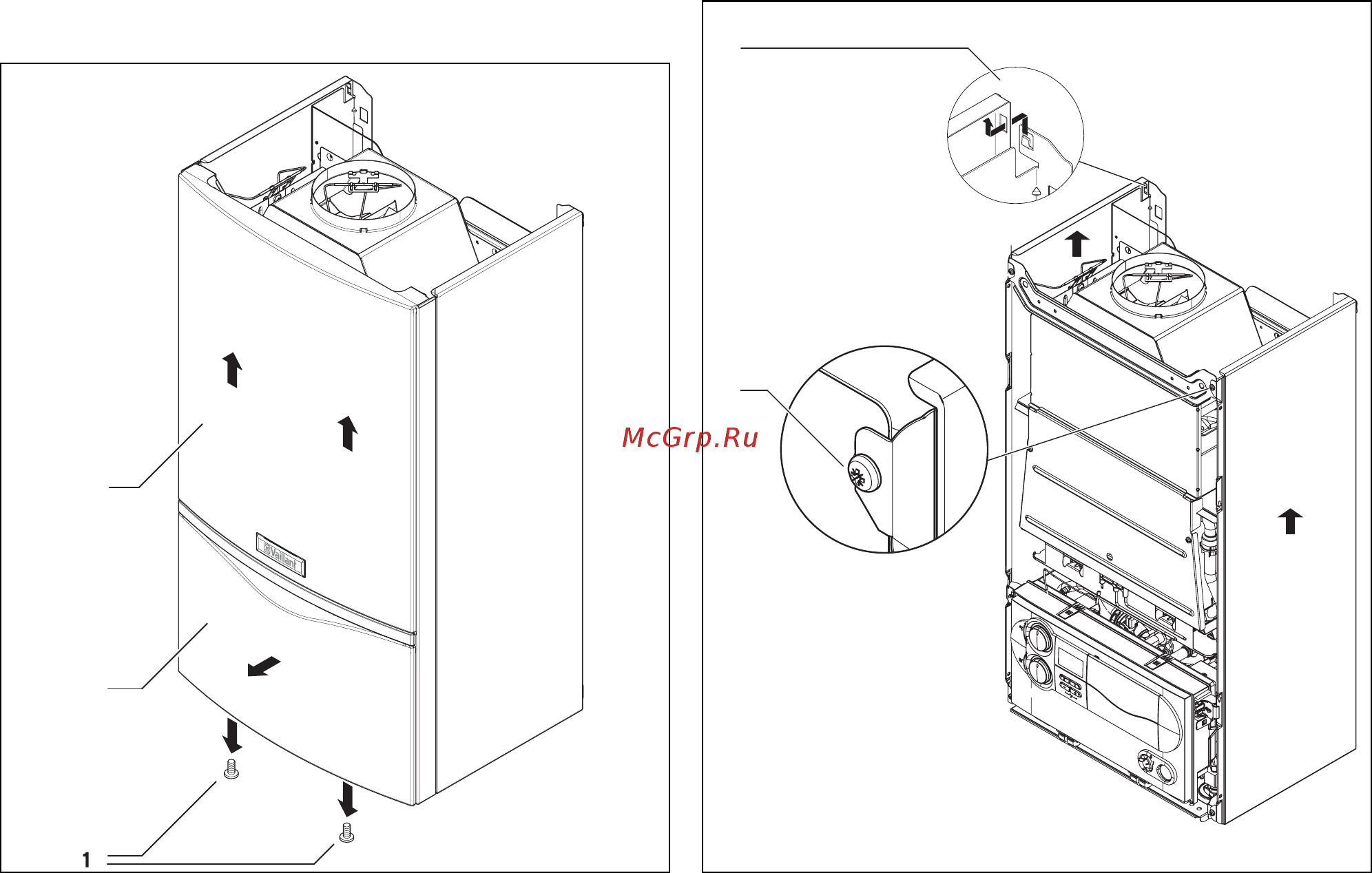

Рис. 4.6 Демонтаж передней части обшивки прибора
(здесь изображен: atmoTEC plus)
• Ослабьте оба болта (1).
• Вытяните переднюю часть обшивки прибора с нижнего края
прибл. на 1 - 2 см вперед (2).
• Приподнимите переднюю часть обшивки прибора и снимите
ее вперед с прибора (3).
4
4x
5
Рис. 4.7 Демонтаж боковой обшивки
• Ослабьте болты (4)
• Сдвиньте боковую часть обшивки прибл. на 1-2 см вверх и
снимите ее вперед с прибора (5).
4 Монтаж
