Vaillant VUW INT 200/3-5 [7/42] Важные указания по приборам работающим на пропане обезвоздушивание резервуара с сжиженным газом при первой установке установки перед монтажом прибора убедитесь в том что газовый резервуар обезвоздушен за надлежащее обезвоздушивание резервуара ответственность несет исключительно поставщик сжиженного газа являющийся аккредитованным по закону специалистом недостаточное обезвоздушивание резервуара может приводить к проблемам при розжиге в таком случае обратитесь сначала к заполнителю резервуара

Важные указания по приборам работающим на пропане обезвоздушивание резервуара с сжиженным газом при первой установке установки перед монтажом прибора убедитесь в том что газовый резервуар обезвоздушен за надлежащее обезвоздушивание резервуара ответственность несет исключительно поставщик сжиженного газа являющийся аккредитованным по закону специалистом недостаточное обезвоздушивание резервуара может приводить к проблемам при розжиге в таком случае обратитесь сначала к заполнителю резервуара 7

Монтаж 7

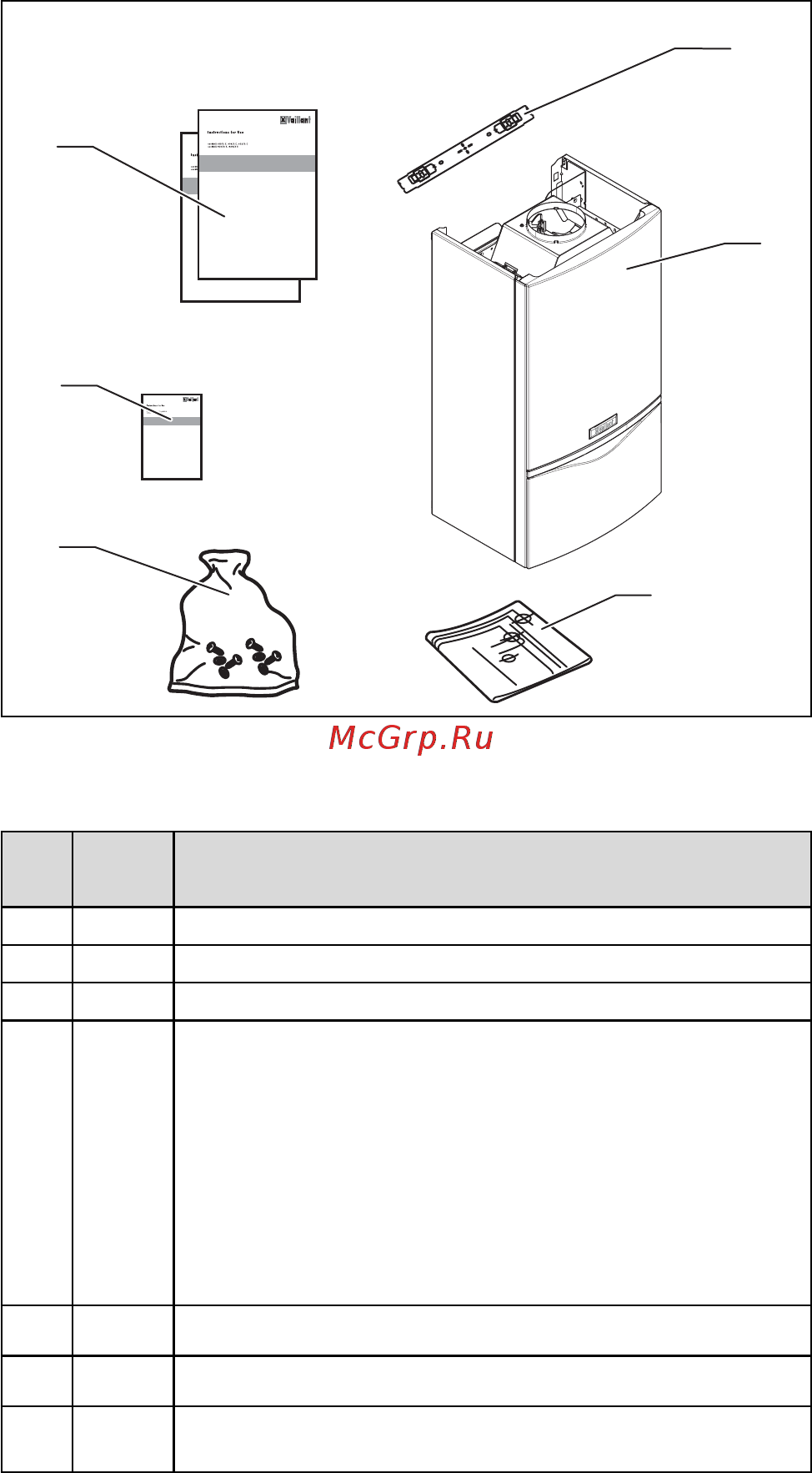

Объем поставки проверьте комплектность и целостность объема поставки см рис 4 и табл 4 7

Предписания правила и директивы при выборе места установки проектировании монтаже эксплуатации проведении осмотра техобслуживания и ремонта прибора следует соблюдать государственные и местные нормы и правила а также дополнительные распоряжения предписания и т п соответствующих ведомств касательно газоснабжения дымоотвода водоснабжения канализации электроснабжения пожарной безопасности и т д в зависимости от типа прибора 7

Прибор vaillant atmotec pro atmotec plus поставляется предварительно смонтированным в одной упаковочной единице 7

Принадлежности информацию о возможно необходимых принадлежностях см пожалуйста в действительном прейскуранте 7

Указания по технике безопасности и предписания 4 монтаж 7

Ø 130 8

Внимание не устанавливайте прибор в морозоопасных помещениях при холодах прибор может замерзнуть и существует опасность образования на нем негерметичности что может приводить к затоплению помещения 8

Внимание не устанавливайте прибор в помещениях с агрессивными парами и пылью в состав дутьевого воздуха не должны входить вещества которые содержат напр пары с фтором хлор серу и др напр из паров аэрозолей растворителей или чистящих средств красок клея или бензина эти вещества при эксплуатации прибора могут вызывать коррозию в самом приборе или системе выпуска отработанных газов поэтому эти вещества нельзя хранить в помещении где установлен прибор в коммерческой сфере напр парикмахерских лакировальных или столярных мастерских клининговых предприятиях и др следует использовать отдельное помещение для установки чтобы обеспечить подачу дутьевого воздуха технически очищенного от выше названных веществ 8

Данные приборы сконструированы таким образом что их можно устанавливать исключительно в соответствующих или технических помещениях поэтому их нельзя устанавливать или эксплуатировать под открытым небом наружная установка может стать причиной эксплуатационных неисправностей 8

Место установки при выборе места установки соблюдайте следующие указания по технике безопасности 8

Монтаж 4 8

Чертеж с размерами и присоединительные размеры 8

Монтаж 9

Монтаж 4 10

Монтаж 11

Монтаж 4 12

Установка 13

Установка 5 14

Установка 15

Установка 5 16

Схемы электропроводки 17

Установка 17

Ntc теплого пуска только atmotec plus 18

Распределительная коробка 18

Рис 5 схема электропроводки atmotec pro atmotec plus 18

Сенсор давления 18

Установка 5 18

Ввод в эксплуатацию 19

Ввод в эксплуатацию 6 20

Ввод в эксплуатацию 21

Ввод в эксплуатацию 6 22

Настраиваемое значение газа и устранение ошибок 22

Проверьте надлежащим ли образом и без повреждений монтировано подходящее входное сопло проверьте надлежащим ли образом монтированы подходящие сопла горелки см маркировку ø 22

Ввод в эксплуатацию 23

Ввод в эксплуатацию 6 24

Адаптация к отопительной установке 25

Ввод в эксплуатацию 7 адаптация к отопительной установке 25

Адаптация к отопительной установке 7 26

Адаптация к отопительной установке 27

Адаптация к отопительной установке 7 28

В пункте диагностики d 4 можно настроить часы эксплуатации до следующего техобслуживания ориентировочные значения для этого см в таблице 7 эти значения соответствуют приблизительно году эксплуатации прибора часы эксплуатации устанавливаются в диапазоне от 0 до 3000 ч с шагом в десять часов если в пункте диагностики d 4 ввести не числовое значение а символ то функция индикация техобслуживания не активна 28

Определение периодичности техобслуживания индикация техобслуживания электроника прибора atmotec pro atmotec plus делает возможным определение периодичности техобслуживания прибора эта функция служит для того чтобы через определенное устанавливаемое число часов эксплуатации горелки подать сообщение о необходимости проведения техобслуживания отопительного прибора 28

Регулировка времени блокировки горелки 28

Сообщение о техобслуживании ser отображается по истечении установленных часов эксплуатации горелки на дисплее atmotec pro atmotec plus попеременно с текущим давлением наполнения индикация появляется на дисплее погодозависимого регулятора calormatic 400 принадлежность 28

Указание по истечении установленных часов эксплуатации необходимо заново ввести периодичность техобслуживания в режиме диагностики 28

Адаптация к отопительной установке 29

Настройка байпасного клапана в приборы встроен байпасный клапан давление настраивается в диапазоне между 170 и 350 мбар предварительно установлено прибл 250 мбар среднее положение за оборот установочного винта давление изменяется прибл на 20 мбар вращением вправо давление повышается влево понижается 29

Отрегулируйте давление на установочном винте 1 29

Регулировка производительности насоса мощность 2 ступенчатого насоса можно автоматически адаптировать к потребностям отопительной установки при необх измените настройку насоса посредством системы диагностики для этого см табл 9 и 9 величина остаточного напора насоса в зависимости от настройки байпасного клапана представлена на рис 7 29

Осмотр и техобслуживание 30

Осмотр и техобслуживание 8 30

Обзор работ по техобслуживанию при техобслуживании прибора необходимо выполнить следующие операции 31

Ослабьте 2 винта на щитке шахты отопления снимите щиток шахты отопления 31

Осмотр и техобслуживание 31

Очистка горелки и первичного теплообменника теплообменник отопления 31

При более значительном загрязнении жир и прочее демонтируйте горелку и первичный теплообменник 31

При незначительном загрязнении очистите горелку и первичный теплообменник кисточкой и пылесосом от гари 31

Осмотр и техобслуживание 8 32

Осмотр и техобслуживание 33

Осмотр и техобслуживание 8 34

Диагностика 35

Индикацию кодов состояния вы можете вызвать следующим образом 35

Коды состояния коды состояния которые отображаются на дисплее дают вам информацию о текущем эксплуатационном состоянии прибора 35

Нажмите кнопку i на дисплее появляется код состояния напр s 4 для режим горелки отопление 35

Отключить индикацию кодов состояния вы можете следующим образом нажмите кнопку i или в течение 4 минут не нажимайте ни одну из кнопок на дисплее снова появляется текущее давление наполнения отопительной установки 35

Устранение сбоев 35

Устранение сбоев 9 36

Устранение сбоев 37

Устранение сбоев 9 38

Коды ошибок коды ошибки см табл 9 при возникающих ошибках заменяют все другие индикации при одновременном существовании нескольких ошибок соответствующие коды ошибок отображаются попеременно прибл на 2 сек 39

Указание индикация означает что не запротоколировано ни одной ошибки индикация nnn обозначает момент времени когда в последний раз был сортирован накопитель ошибок 39

Устранение сбоев 39
