19Руководство по установке и техобслуживанию atmoTEC pro/atmoTEC plus 0020029241_00
Прибор atmoTEC pro/atmoTEC plus оснащен датчиком давления.
Давление наполнения отопительной установки отображается на
манометре и на дисплее (2).
• Поверните ручки настройки (4) и (5) до упора влево и
включите прибор посредством главного выключателя (3).
h
Указание!
Диагностическая программа P.6 служит для заполнения
прибора: Клапан переключения по приоритету
передвигается в среднее положение, насос не
работает, прибор не переходит в режим отопления.
Используйте диагностическую программу, как описано
в главе 9.2.
• Медленно откройте запорный клапан холодной воды и
наполнительное устройство, заливайте воду до тех пор, пока
на манометре или на дисплее (2) не отобразится
необходимое давление установки.
• Закройте наполнительное устройство.
h
Указание!
Диагностическая программа P.0 служит для
обезвоздушивания контуров первичного и вторичного
теплообменников в приборе: Прибор не переходит в
режим отопления. Насос работает прерывисто и
попеременно обезвоздушивает оба контура.
Используйте диагностическую программу, как описано
в главе 9.2.
• Обезвоздушьте все радиаторы.
• Затем повторно проверьте давление наполнения установки
(при необх. повторите процесс заполнения и снова закройте
наполнительное устройство).
• Проверьте герметичность всех соединений.
6.2 Проверка настроек газовой арматуры
6.2.1 Проверка давления подключения (давление
истечения газа)
1
2

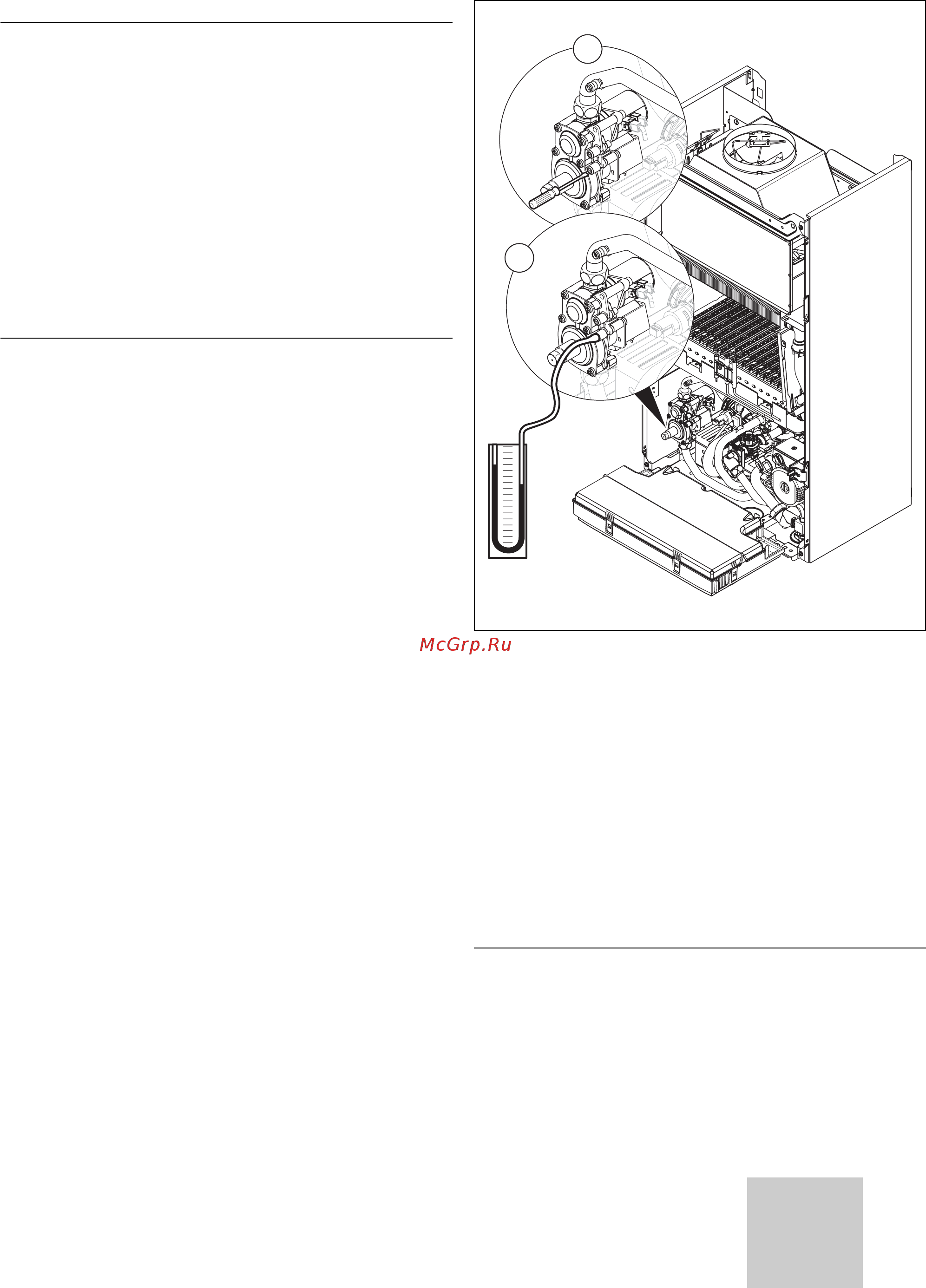

Рис. 6.4 Проверка давления подключения
Для проверки давления подключения соблюдайте следующий
порядок действий (см. рис. 6.4):
• Снимите обшивку прибора.
• Откиньте распределительную коробку вперед.
• Закройте запорный газовый кран прибора.
• Ослабьте обозначенный надписью „in“ уплотнительный винт на
газовой арматуре (1).
• Подключите цифровой или U-образный манометр (2).
• Откройте запорный газовый кран прибора.
• Введите прибор в эксплуатацию (режим полной нагрузки, P.1
(см. 6.2.2)).
• Измерьте давление подключения.
h
Указание!
Если давление подключения находится вне диапазона
от 13 до 25 мбар при природном газе и от 28 до
35 мбар при сжиженном газе, нельзя производить
настройку и вводить прибор в эксплуатацию!
Ввод в эксплуатацию 6
