Руководство по установке и техобслуживанию atmoTEC pro/atmoTEC plus 0020029241_0012
5 Установка
d
Опасно!
Опасность для жизни вследствие отравления и взрыва
по причине негерметичности в газовой линии при
ненадлежащем монтаже!
Монтаж прибора Vaillant atmoTEC pro/ atmoTEC plus
должен осуществляться только аккредитованным
специализированным предприятием. Оно также берет
на себя ответственность за правильность установки и
первого ввода в эксплуатацию.
5.1 Общие указания для отопительной установки
a
Внимание!
Перед подключением прибора тщательно промойте
отопительную установку!
Благодаря этому из трубопроводов удаляются остатки,
напр., грат, образующийся при сварке, окалина,
пенька, шпатлевка, ржавчина, грубая грязь и др. В
противном случае эти материалы накапливаются в
приборе и могут приводить к сбоям.
– Для должного слива от продувочного трубопровода
предохранительного клапана со стороны строения должна
быть отведена сливная труба с впускной воронкой и сифоном.
Должна иметься возможность наблюдения за сливом!
– Приборы оснащены расширительным баком (8 л / 0,75 бар).
Перед монтажом прибора проверьте, достаточно ли этого
объема. Если это не так, необходимо монтировать
дополнительный расширительный бак со стороны установки
на стороне всасывания насоса.
5.2 Подсоединение газа
d
Опасно!
Опасность для жизни вследствие отравления и взрыва
по причине негерметичности в газовой линии при
ненадлежащем монтаже!
– Газопроводку должен выполнять только
аккредитованный специалист. При этом необходимо
соблюдать законодательные положения и требования
местного предприятия газоснабжения.
– Следите за тем, чтобы монтаж газопровода проходил
не под напряжением, иначе это может привести к
негерметичности!
a
Внимание!
Повреждения газовой арматуры из-за превышения
рабочего и испытательного давления! Блок регулировки
газа в приборе разрешается проверять на
герметичность с давлением не более 110 мбар!
Рабочее давление не должно превышать 60 мбар!
1

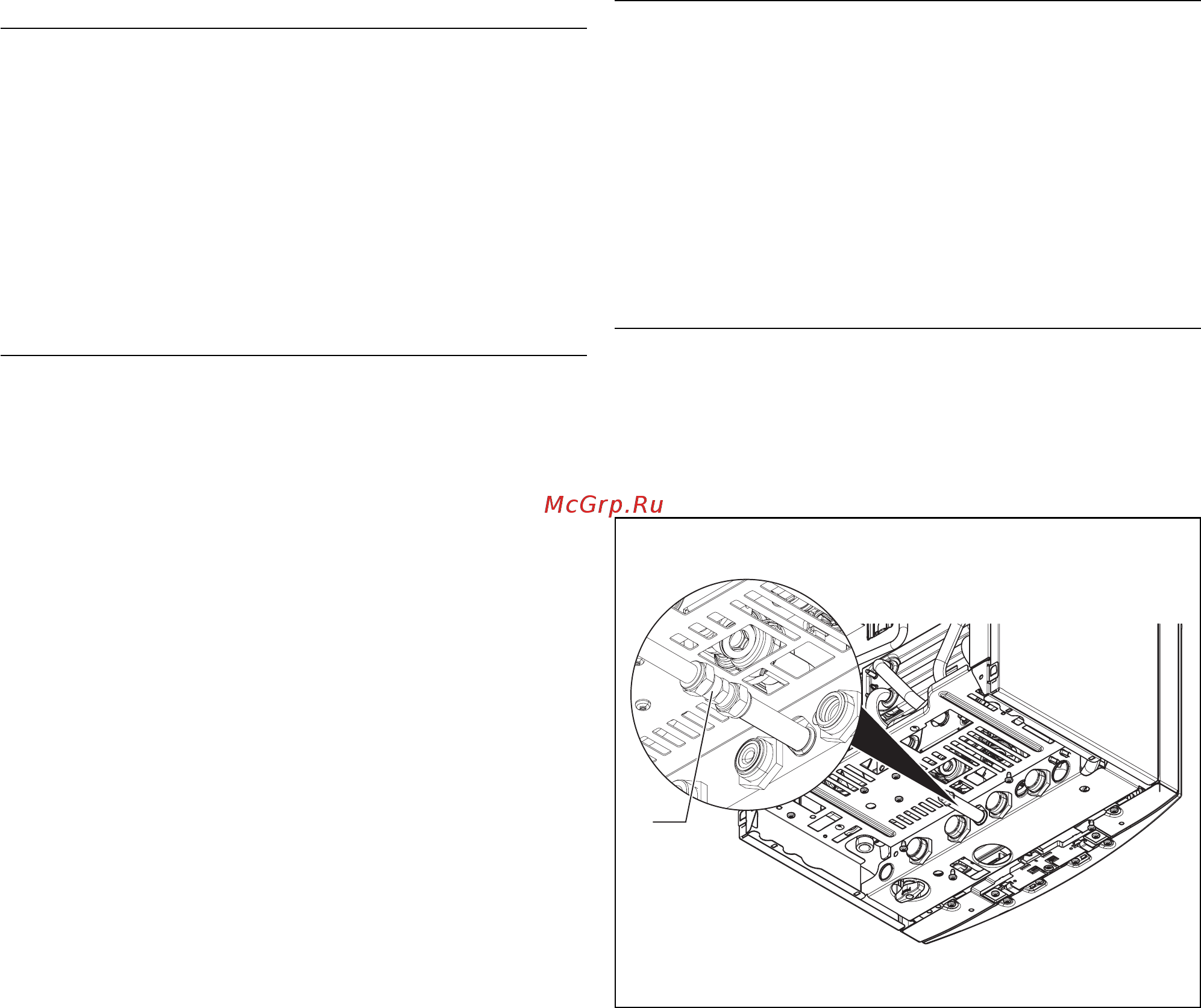

Рис. 5.1 Подсоединение газа
Прибор atmoTEC pro/atmoTEC plus предназначен для
использования на природном газе G20/G25 и сжиженном газе
G30/31. Подсоединение газа выполнено в стальной трубе Ø 15
мм. Динамическое давление подсоединения газа для
природного газа должно составлять как минимум 13 мбар.
• Сначала продуйте газопровод для его очистки. Благодаря
этому можно избежать повреждений прибора.
• Подсоедините прибор к газопроводу. Для этого используйте
прилагающееся зажимное резьбовое соединение (1) и
подходящий газовый кран.
• Перед вводом в эксплуатацию опорожните газопровод.
• Проверьте подсоединение газа на герметичность.
