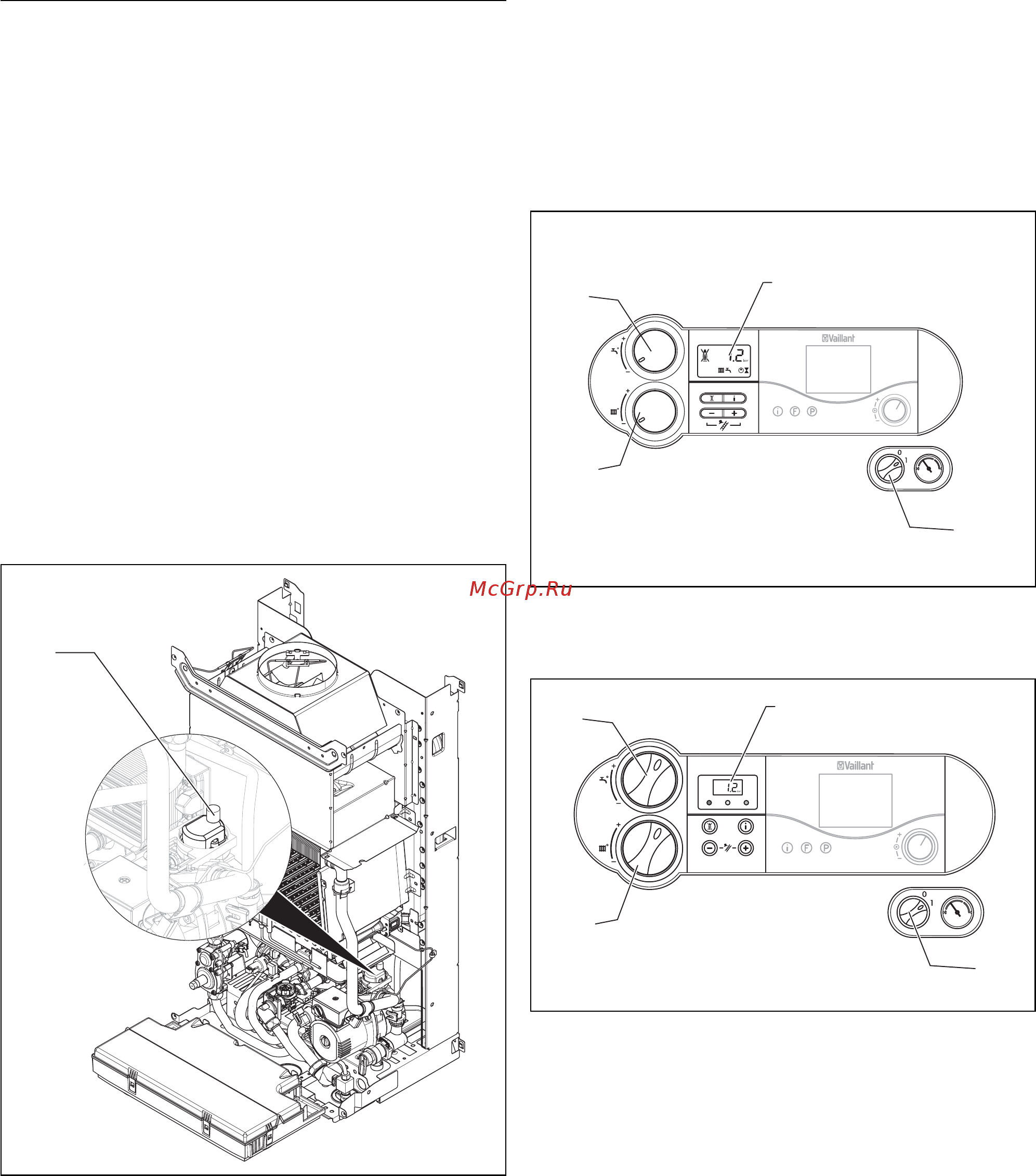

Руководство по установке и техобслуживанию atmoTEC pro/atmoTEC plus 0020029241_0018
6 Ввод в эксплуатацию
6.1 Заполнение установки
6.1.1 Подготовка греющей воды
a
Внимание!
Не добавляйте в отопительную воду антифризы или
антикоррозионные средства! При добавлении в
отопительную воду антифризов или антикоррозионных
средств могут появляться изменения в уплотнениях и
шумы в режиме отопления. Фирма Vaillant не несет
никакой ответственности за вызванный этим ущерб.
Пожалуйста, проинформируйте эксплуатирующую
сторону о действиях относительно морозозащиты.
Умягчите отопительную воду при ее жесткости более
20 °dH.
6.1.2 Заполнение и обезвоздушивание со стороны горячей
воды
• Откройте запорный клапан холодной воды на приборе.
• Наполните систему горячей воды, открывая при этом точки
разбора горячей воды до тех пор, пока не польется вода.
• Как только во всех точках разбора горячей воды польется
вода, контур горячей воды полностью наполнен и
обезвоздушен.
6.1.3 Заполнение и опорожнение со стороны
отопительной системы
1
Рис. 6.1 Быстродействующий воздухоотводчик
Для бесперебойной работы отопительной установки требуется
давление воды/давление наполнения от 1,0 до 2,0 бар. Если
система отопления распространяется на несколько этажей, то
могут потребоваться большие значения уровня воды в установке.
• Перед собственно заполнением тщательно промойте
отопительную установку.
• Ослабьте крышку быстродействующего воздухоотводчика (1)
на насосе на один-два оборота (прибор автоматически
обезвоздушивается в режиме непрерывной эксплуатации
посредством быстродействующего обезвоздушивателя).
• Откройте все клапаны радиатора или термостатные клапаны
установки.
• Вставьте прилагаемую ручку в наполнительное устройство и
крепко привинтите.
bar
4
5
2
3
Рис. 6.2 Проверка давления наполнения отопительной установки
(здесь изображен: atmoTEC plus)
bar
5
4
2
3
Abb. 6.3 Проверка давления наполнения отопительной установки
(здесь изображен: atmoTEC pro)
