3Руководство по установке и техобслуживанию atmoTEC pro/atmoTEC plus 0020029241_00
1 Указания к документации
Следующие указания представляют собой «путеводитель» по
всей документации.
В сочетании с данным руководством по монтажу и
техобслуживанию действительна и другая документация.
За повреждения, возникшие вследствие несоблюдения данных
руководств мы ответственности не несем.
Совместно действующая документация
Соблюдайте все руководства относительно деталей и
компонентов установки. Данные руководства прилагаются к
соответствующим элементам конструкции установки, а также
комплектующим деталям.
Для специалиста:
Гарантийная карта № 0020031563
Руководство по эксплуатации № 0020029242
1.1 Хранение документации
Передайте данное руководство по монтажу и техобслуживанию,
а также всю остальную действующую документацию стороне,
эксплуатирующей установку. Эта сторона берет на себя
обязательства по хранению руководств, чтобы при
необходимости они всегда имелись под рукой.
1.2 Указания по технике безопасности и символы
При установке прибора просьба соблюдать указания по
технике безопасности, приведенные в данном руководстве!
Ниже разъяснены используемые в тексте символы:
d
Опасно!
Непосредственная опасность для здоровья и жизни!
e
Опасно!
Опасность для жизни из-за удара током!
a
Внимание!
Возможная опасная ситуация для оборудования и
окружающей среды!
h
Указание!
Полезная информация и указания.
• Символ необходимости выполнения какого-либо действия
Правила для транспортировки и хранения
Приборы Vaillant должны транспортироваться в оригинальной
упаковке в соответствии с правилами, нанесёнными на упаковку
с помощью международных стандартизованных пиктограмм.
Температура окружающего воздуха при транспортировке и
хранении должна составлять от -40 до +40 oС.
Так как все приборы проходят 100-процентный контроль
функционирования, нормальным явлением считается небольшое
количество воды в приборе, которое, при соблюдении правил
транспортировки и хранения, не приведёт к повреждениям узлов
прибора.
2 Описание прибора
2.1 Конструкция
12
13
10
1
2
3
4
5
6
7
8
11
14
9

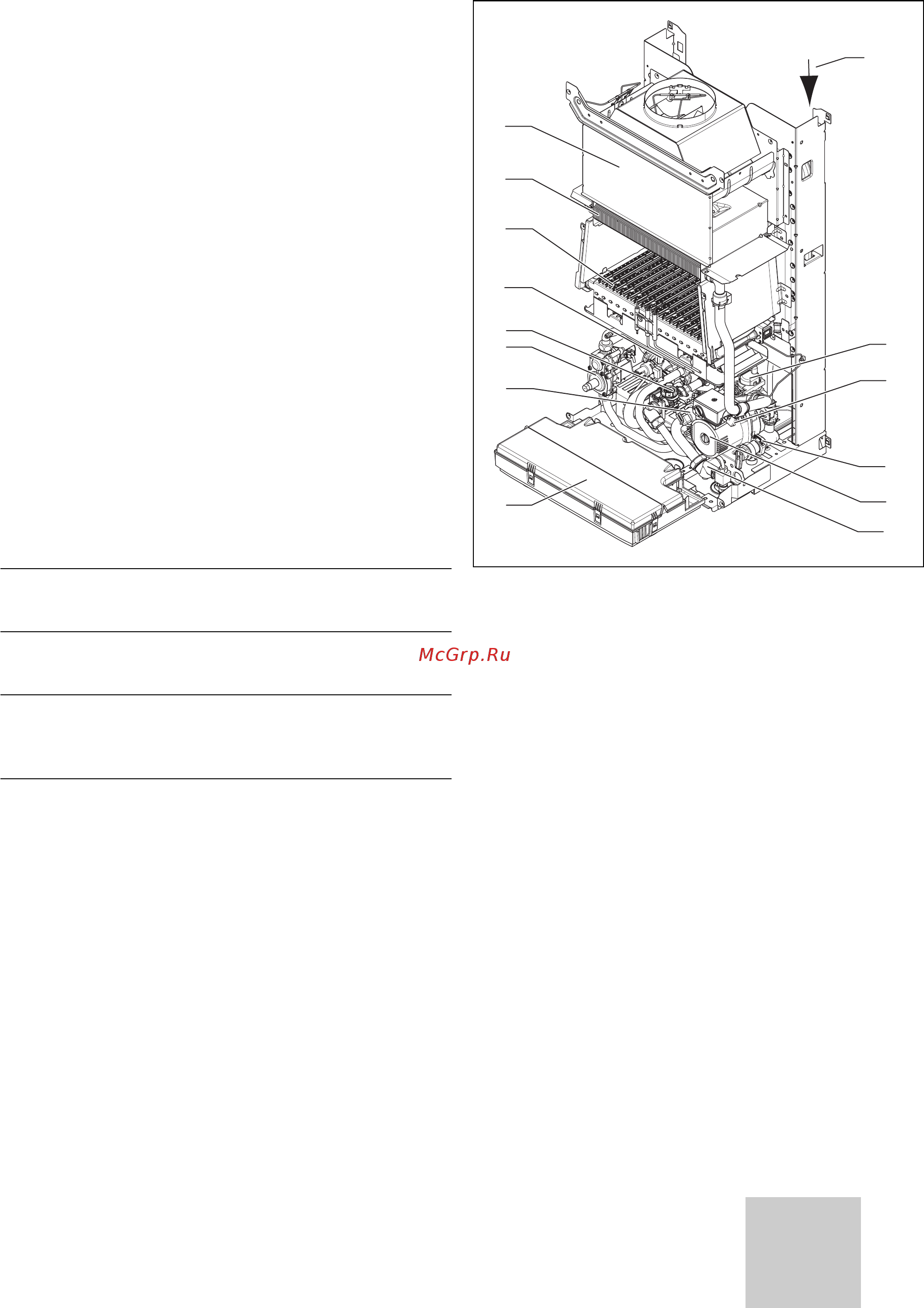

Рис. 2.1 Функциональные элементы
Пояснение
1 Предохранитель потока
2 Первичный теплообменник
3 Горелка
4 Вторичный теплообменник
5 Расходомер
6 Газовая арматура
7 Клапан переключения по приоритету
8 Блок электроники/распределительная коробка
9 Наполнительное устройство
10 Насос
11 Предохранительный клапан
12 NTC (2x)
13 Быстродействующий воздухоотводчик
14 Мембранный расширительный бак
Указания к документации 1
Описание прибора 2
