Маршрутизаторы ESR-10, ESR-12V, Руководство по эксплуатации 81
Задача 1: Организовать виртуальный шлюз для локальной сети в VLAN 50, используя протокол
VRRP. В качестве локального виртуального шлюза используется IP адрес 192.168.1.1.

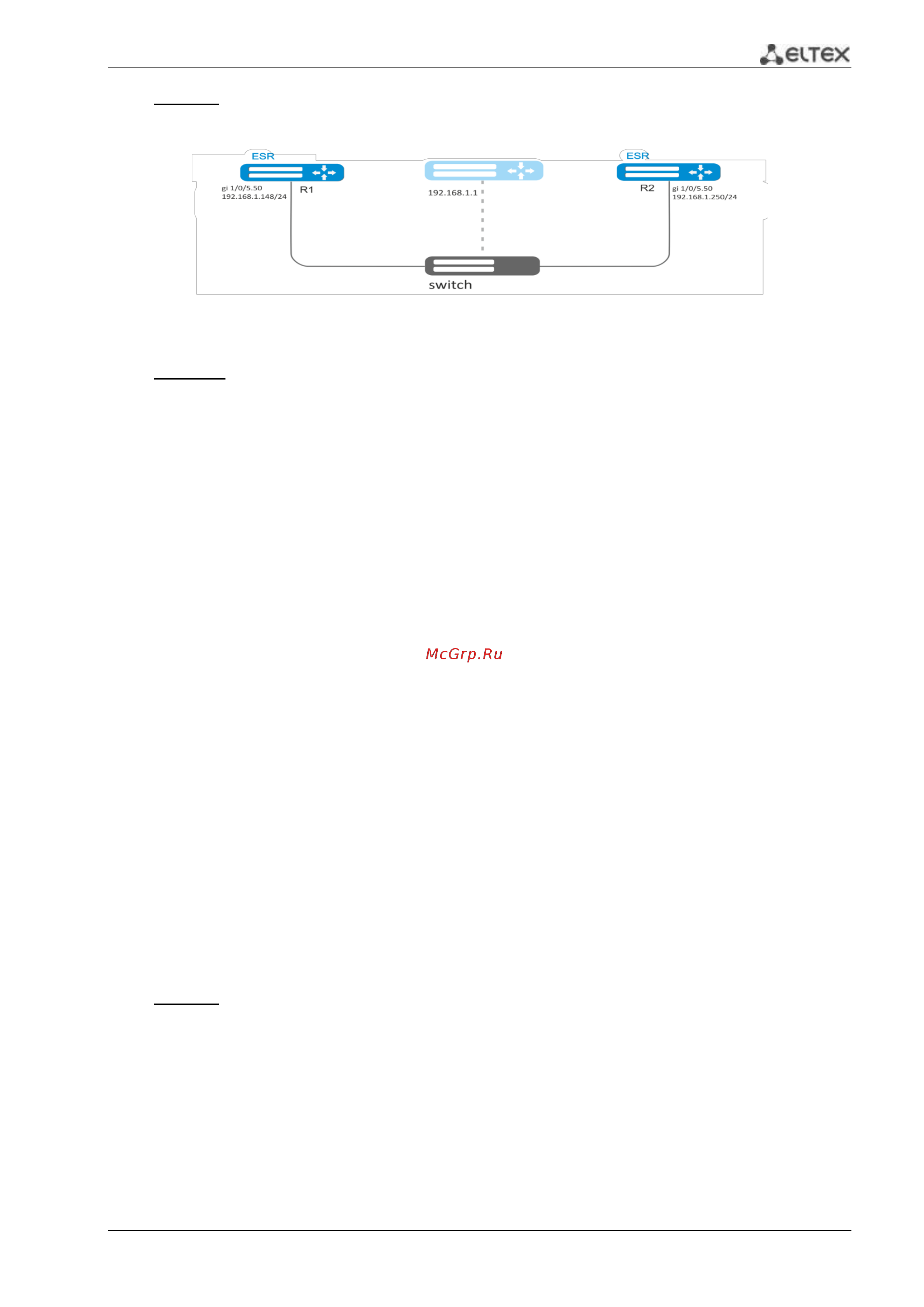

Рисунок 7.29 – Схема сети
Решение:
Предварительно нужно выполнить следующие действия:
создать соответствующий саб-интерфейс;
настроить зону для саб-интерфейса;
указать IP-адрес для саб-интерфейса.
Основной этап конфигурирования:
Настроим маршрутизатор R1.
В созданном саб-интерфейсе настроим VRRP. Укажем уникальный идентификатор VRRP:
R1(config)#interface gi 1/0/5.50
R1(config-subif)# vrrp id 10
Укажем IP-адрес виртуального шлюза 192.168.1.1/24:
R1(config-subif)# vrrp ip 192.168.1.1
Включим VRRP:
R1(config-subif)# vrrp
R1(config-subif)# exit
Изменения конфигурации вступят в действие после применения:
R1# commit
Configuration has been successfully committed
R1# confirm
Configuration has been successfully confirmed
Произвести аналогичные настройки на R2.
Задача 2: Организовать виртуальные шлюзы для подсети 192.168.20.0/24 в VLAN 50 и подсети
192.168.1.0/24 в VLAN 60, используя протокол VRRP c функцией синхронизации Мастера. Для этого
используем объединение VRRP-процессов в группу. В качестве виртуальных шлюзов используются
IP-адреса 192.168.1.1 и 192.168.20.1.
