82 Маршрутизаторы ESR-10, ESR-12V, Руководство по эксплуатации

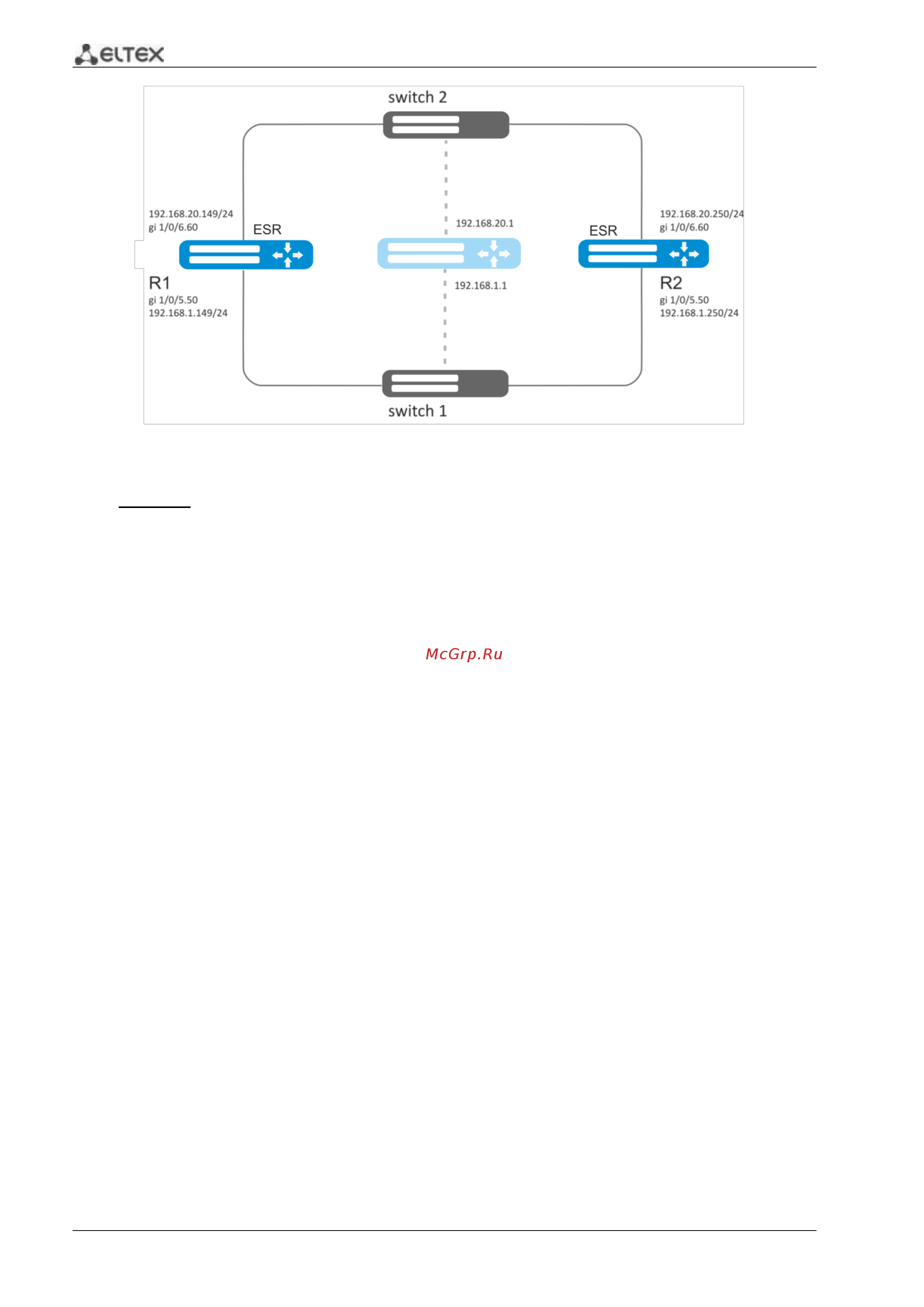

Рисунок 7.30 – Схема сети
Решение:
Предварительно нужно выполнить следующие действия:
создать соответствующие саб-интерфейсы;
настроить зону для саб-интерфейсов;
указать IP-адреса для саб-интерфейсов.
Основной этап конфигурирования:
Настроим маршрутизатор R1.
Настроим VRRP для подсети 192.168.1.0/24 в созданном саб-интерфейсе.
Укажем уникальный идентификатор VRRP:
R1(config-sub)#interface gi 1/0/5.50
R1(config-subif)# vrrp id 10
Укажем IP-адрес виртуального шлюза 192.168.1.1:
R1(config-subif)# vrrp ip 192.168.1.1
Укажем идентификатор VRRP-группы:
R1(config-subif)# vrrp group 5
Включим VRRP:
R1(config-subif)# vrrp
R1(config-subif)# exit
Настроим VRRP для подсети 192.168.20.0/24 в созданном саб-интерфейсе.
Укажем уникальный идентификатор VRRP:
