11
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

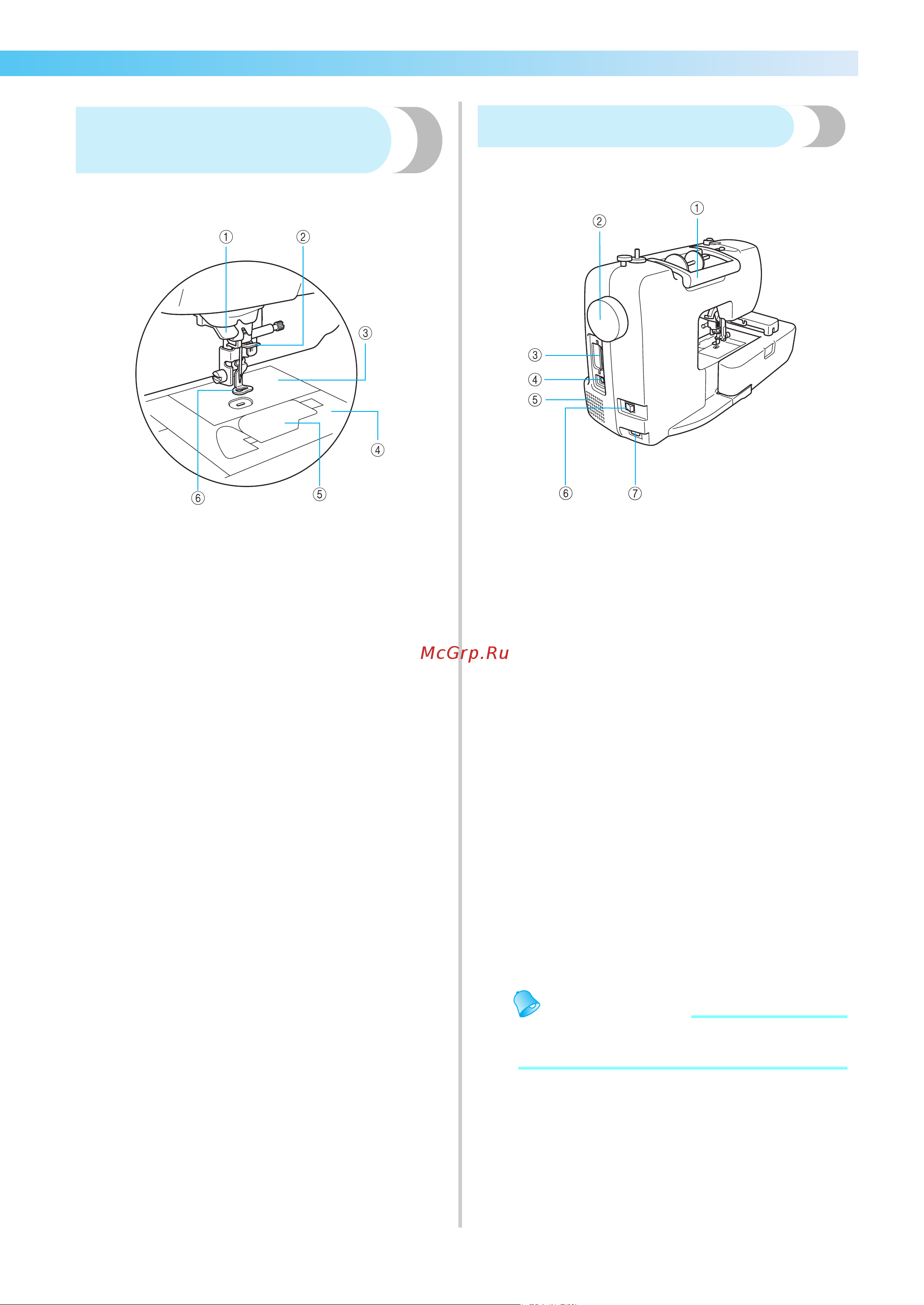

Зона иглы и лапки для
вышивания
a Нитенаправляющий диск (страница 40)
При использовании нитевдевателя проведите нить
через нитенаправляющий диск.
b Нитенаправитель игловодителя (страница 40)
Пропустите нить через нитенаправитель
игловодителя.
c Игольная пластина
При опускании иглы она входит в отверстие в
игольной пластине.
d Крышка игольной пластины (страница 74)
Снимите крышку игольной пластины и очистите
шпульный колпачок и челнок.
e Крышка шпульки/шпульный колпачок
(страница 35)
Удалите крышку шпульки, затем вставьте шпульку
в шпульный колпачок.
f Лапка для вышивания “Q” (страница 76)
Эта прижимная лапка используется для
вышивания.
Вид справа/сзади
a Ручка
Служит для переноски швейной машины.
b Маховик (страница 38)
При вращении маховика на себя (против часовой
стрелки) игла поднимается и опускается.
c Слот карты вышивания (страница 55)
Вставьте карту вышивания.
d USB-порт (страница 71)
Вставьте один конец USB-кабеля в этот порт, а
другой конец подключите к компьютеру.
e Вентиляционное отверстие
Вентиляционное отверстие обеспечивает
циркуляцию воздуха вокруг двигателя.
Запрещается накрывать вентиляционное
отверстие во время использования машины.
f Выключатель питания (страница 18)
Используйте выключатель питания для включения
и выключения машины.
g Гнездо подключения кабеля питания (страница
18)
Вставьте вилку кабеля питания в разъем
подключения кабеля питания.
Напоминание
z Смотрите страницы с 10 по 13, чтобы
ознакомиться с функциями машины.
