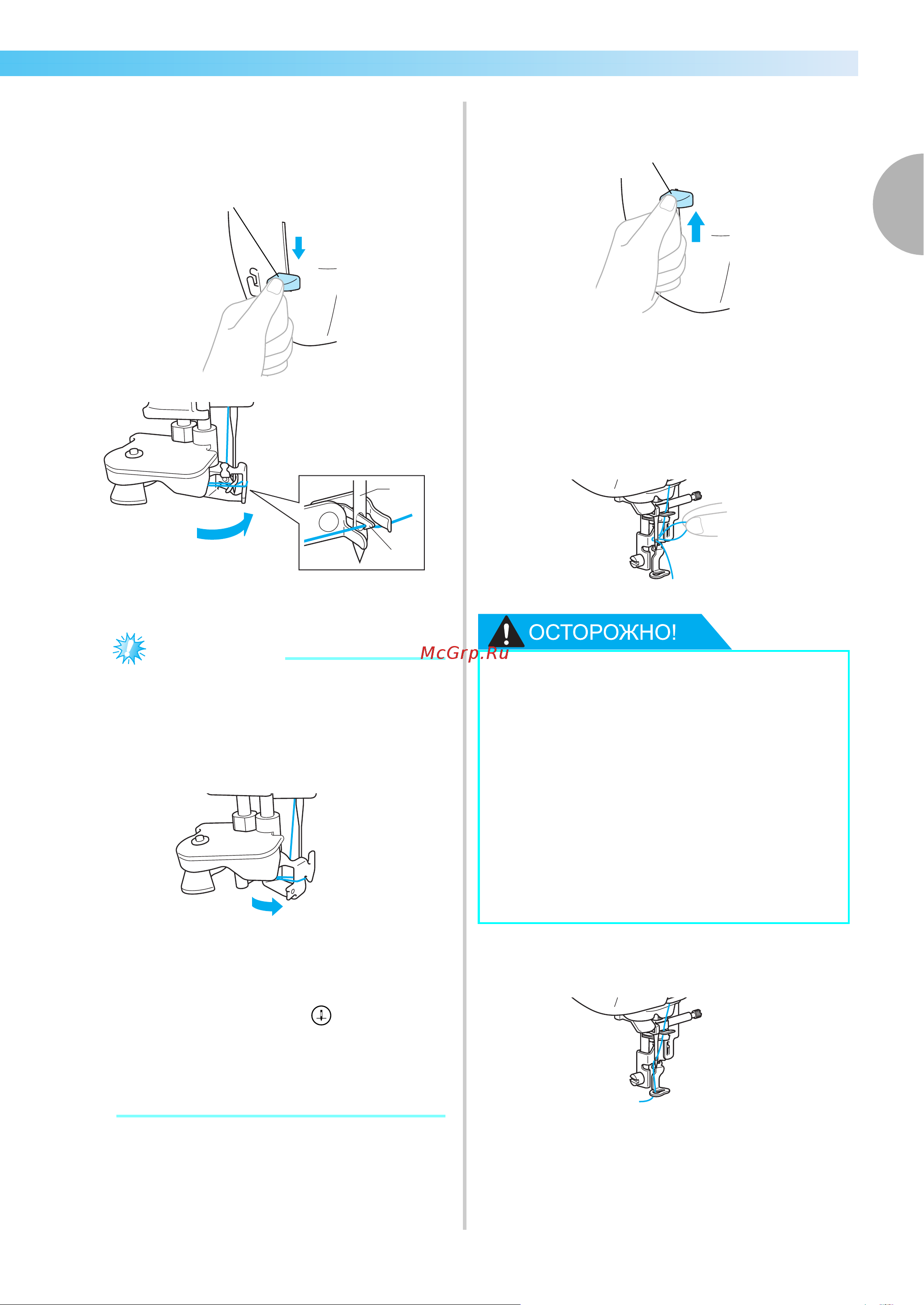

Заправка верхней нити 41
1
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
o
Опустите рычаг нитевдевателя,
находящийся с левой стороны машины,
как можно ниже, чтобы повернуть
крючок.
a Рычаг нитевдевателя
a Игла
b Крючок
Примечание
z Если рычажок нитевдевателя опущен не
максимально низко, крючок развернется
не полностью, как показано ниже, и нить
не пройдет через ушко иглы.
В этом случае начните процесс заново с
шага
m.
z Если игла не поднята, нитевдеватель не
может заправить нить в иглу. Прежде
чем воспользоваться нитевдевателем,
обязательно нажмите (кнопку
подъема/опускания иглы), чтобы
поднять иглу. Подробнее см. в шаге
c
раздела "Заправка верхней нити"
(страница 38).
z
p
Медленно поднимите рычаг
нитевдевателя.
a Рычаг нитевдевателя
q
Поднимите рычаг прижимной лапки и
осторожно протяните петлю нити через
ушко иглы, чтобы вытянуть конец нити.
r
Протяните конец нити через отверстие
лапки для вышивания.
X Заправка верхней нити закончена.
a
a
b
● Не прикасайтесь к кнопке. Нельзя
прикасаться к кнопке Пуск/Стоп или
кнопке подъема/опускания иглы.
При случайном нажатии любой из
этих кнопок машина начинает
процесс шитья, что может привести
к травмированию пальцев иглой
или к поломке иглы.
● При вытягивании нити не
прилагайте чрезмерных усилий. В
противном случае игла может
погнуться или сломаться.
a
