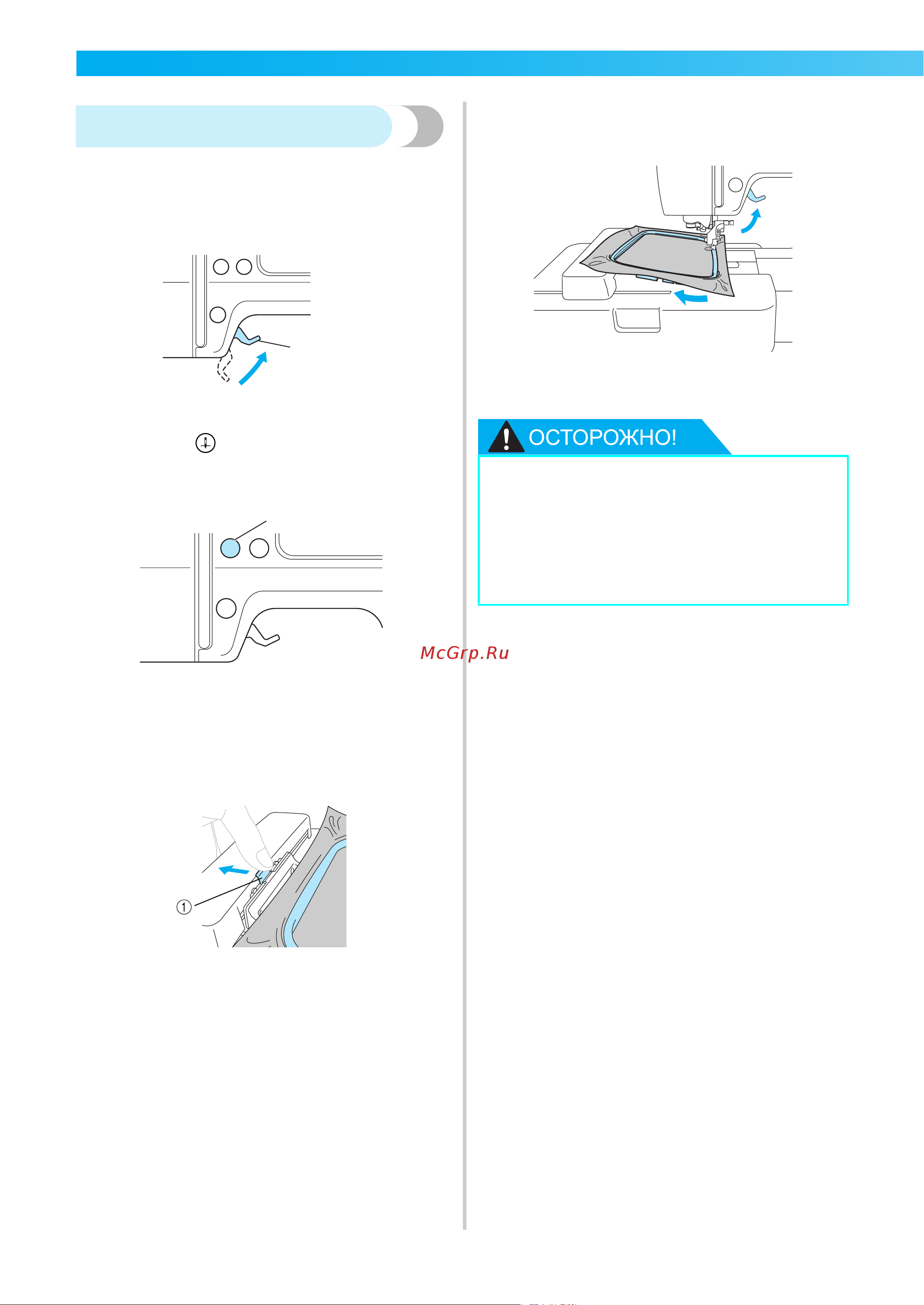

Снятиепялец
Убедитесь, что машина полностью остановлена,
и следуйте приводимым ниже инструкциям.
a
Поднимите рычаг прижимной лапки.
a Рычаг прижимной лапки
b
Нажмите (кнопку подъема/опускания
иглы) один или два раза, чтобы поднять
иглу.
a Кнопка подъема/опускания иглы
c
Нажатием переведите влево элемент
держателя пялец, как показано на
рисунке ниже, и поднимите пяльцы.
a Нажмите здесь, чтобы снять пяльцы.
X Пяльцы отделяются от держателя
пялец.
d
Проведите пяльцы под прижимной
лапкой, продолжая при этом поднимать
рычаг прижимной лапки.
e
Снимите пяльцы.
a
a
● Нельзя прикасаться к кнопке Пуск/
Стоп или кнопке подъема/опускания
иглы. При случайном нажатии
любой из этих кнопок машина
начинает процесс шитья, что может
привести к травмированию пальцев
иглой или к поломке иглы.
