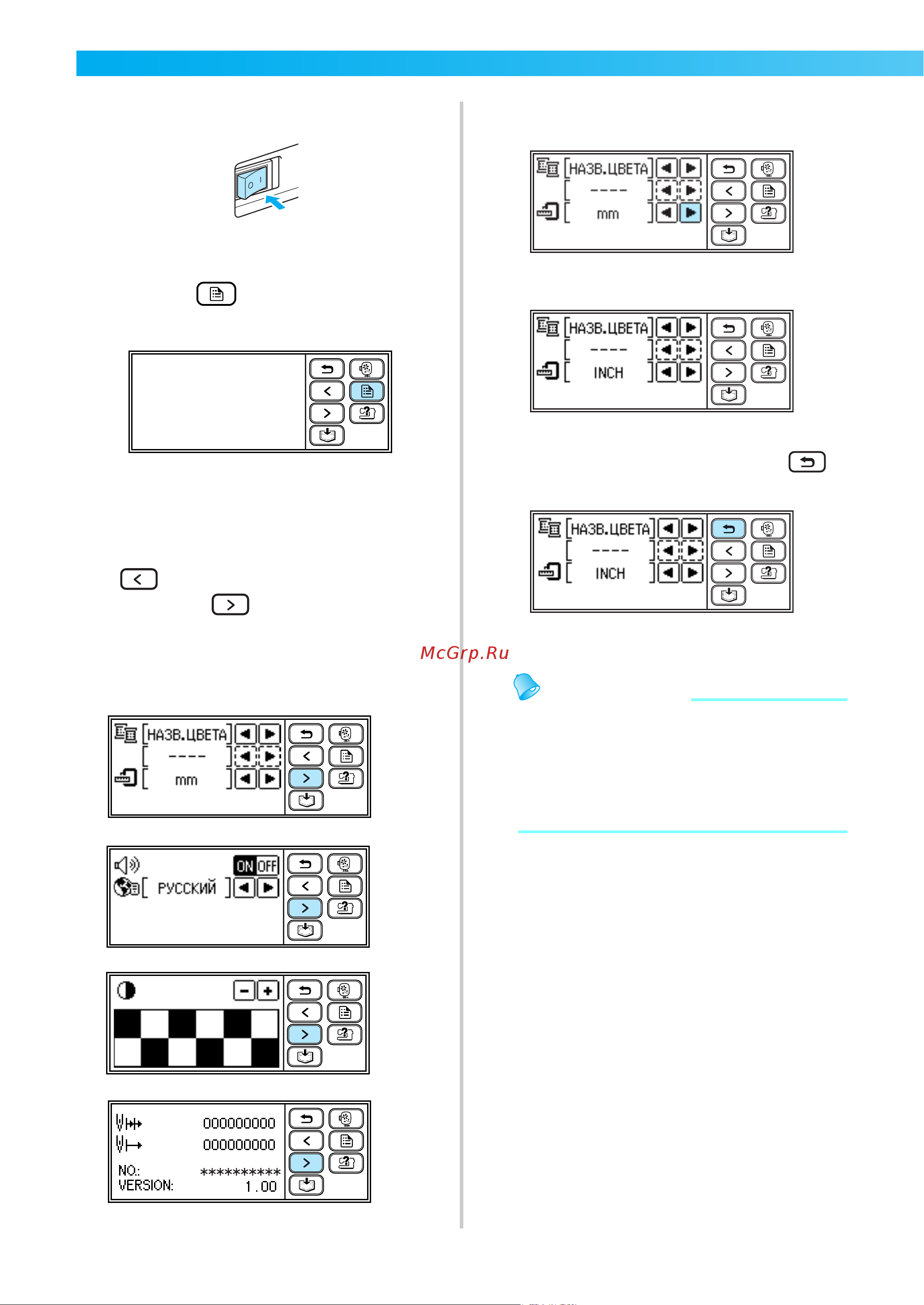

24
ПОДГОТОВКА К РАБОТЕ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
a
Включите машину.
На дисплее высвечиваются начальные настройки.
X Включается ЖКД.
b
Нажмите (кнопку настройки) на
панели дисплея.
X Откроется экран настройки.
c
Нажмите на настраиваемый параметр.
Для переключения экрана используйте
(кнопку перехода на предыдущую
страницу) и (кнопку перехода на
следующую страницу).
• На приводимых далее экранах отображаются
заводские настройки по умолчанию.
Пример: Замена единицы измерения
d
По окончании настроек нажмите
(кнопку назад).
X Откроется стартовый экран.
Напоминание
z "NO." (№) является индивидуальным
номером машины.
z "VERSION" (версия) обозначает версию
программы, установленной в машину.
z Измененные настройки сохраняются
даже при отключении электропитания.
0711-0120-C-combo_Rus.book Page 24 Wednesday, August 27, 2008 11:06 AM
