Brother Innov-is 90E [31/92] Намотка и установка шпульки
![Brother Innov-is 90E [31/92] Намотка и установка шпульки](/views2/1026301/page31/bg1f.png)

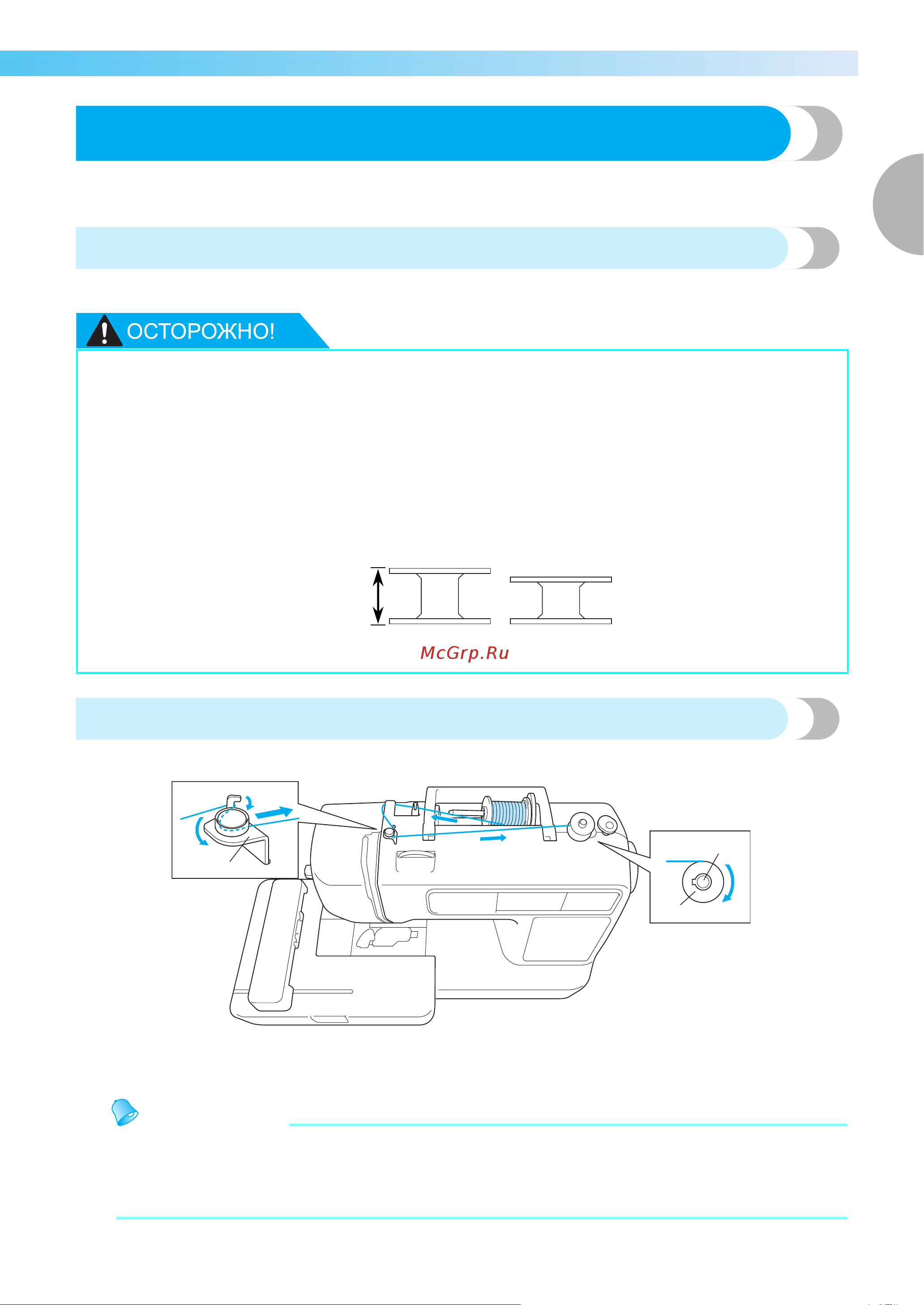

Намотка и установка шпульки 29
1
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Намотка и установка шпульки
В данном разделе описывается намотка нити на шпульку и последующая установка намотанной
шпульки в машину.
Меры предосторожности при работе со шпулькой
При работе со шпулькой соблюдайте указанные ниже меры предосторожности.
Намотка шпульки
Намотайте нить на шпульку, чтобы подготовить намотанную шпульку.
a Нитенаправитель для намотки шпульки
b Вал намоточного устройства шпульки
c Шпулька
Напоминание
z Чтобы получить высококачественную вышивку, используйте шпульку с нитью для вышивания,
специально предназначаемой для данной машины. Если использовать другие
нити, может
нарушиться исполнение рисунка. Подробная информация содержится в разделе
"Дополнительные принадлежности"
(
страница 9
).
● Используйте только шпульку (номер по каталогу: SA156, SFB (XA5539-151)),
предназначенную специально для данной машины. Использование других
шпулек может привести к травмам или к повреждению машины.
● Шпулька, входящая в комплект поставки, разработана специально для данной
швейной машины. Использование шпулек, предназначенных для других
моделей, приводит к нарушениям работы машины. Используйте только шпульку
из комплекта поставки или шпульки того же типа (номер по каталогу: SA156, SFB
(XA5539-151)).
●
Для данной
модели
Для других
моделей
11,5 мм
Фактический размер
a
b
c
0711-0120-C-combo_Rus.book Page 29 Wednesday, August 27, 2008 11:06 AM
