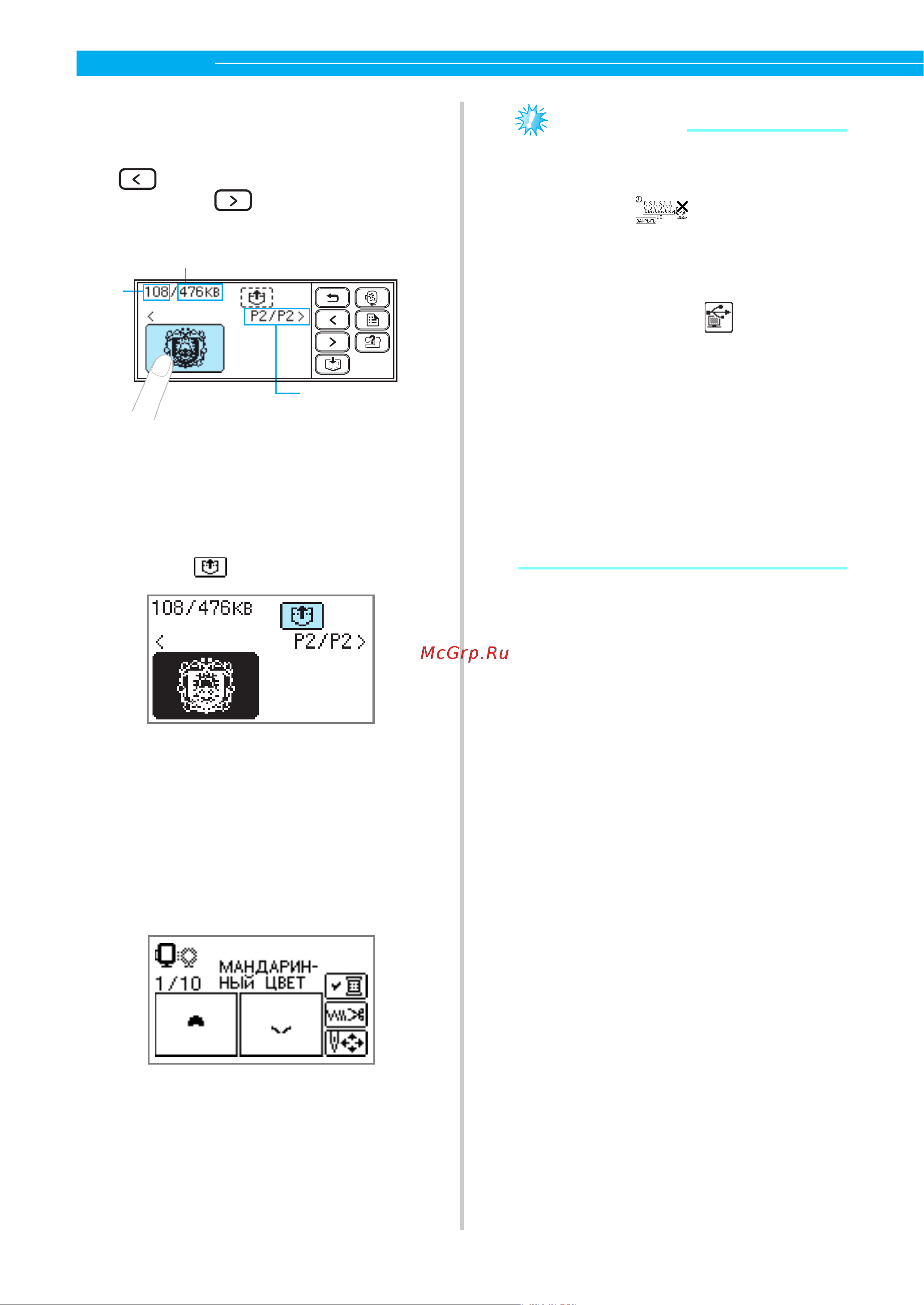

72
ВЫШИВАНИЕ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
e
Выберите рисунок для считывания из
памяти.
Для переключения экранов используйте
(кнопку перехода на предыдущую
страницу) и (кнопку перехода на
следующую страницу).
a Суммарный объем использованной памяти
b Суммарный объем области памяти
c Номер текущей отображаемой страницы из
общего числа страниц
X Выбранный рисунок отображается в
негативе.
f
Нажмите .
X Сохраненный рисунок выбран.
X На дисплее появляется экран
вышивания, и можно приступать к
вышиванию рисунка, выбранного из
памяти.
g
Требуемым образом откорректируйте
рисунок и приступайте к вышиванию.
Примечание
z Если на "Cъемном диске" сохранено 13
и более рисунков, рисунки не
отображаются. Когда появляется
сообщение “ ”, удалите рисунки
со "Cъемного диска" так, чтобы диск
содержал не более 12 рисунков. Далее
закройте сообщение об ошибке,
повторите процедуру запуска с шага
d и
после этого нажмите , чтобы
вызвать из памяти
рисунок.
z Если рисунки, копируемые на “Cъемный
диск” не сохраняются в памяти машины,
их данные утрачиваются при
выключении машины. Чтобы в
следующий раз вызвать требуемые
рисунки непосредственно из памяти
машины, сохраните данные в памяти
перед выключением машины.
Подробнее см. в п. “Сохранение
рисунков” (страница 70).
a
b
c
0711-0120-C-combo_Rus.book Page 72 Wednesday, August 27, 2008 11:06 AM
