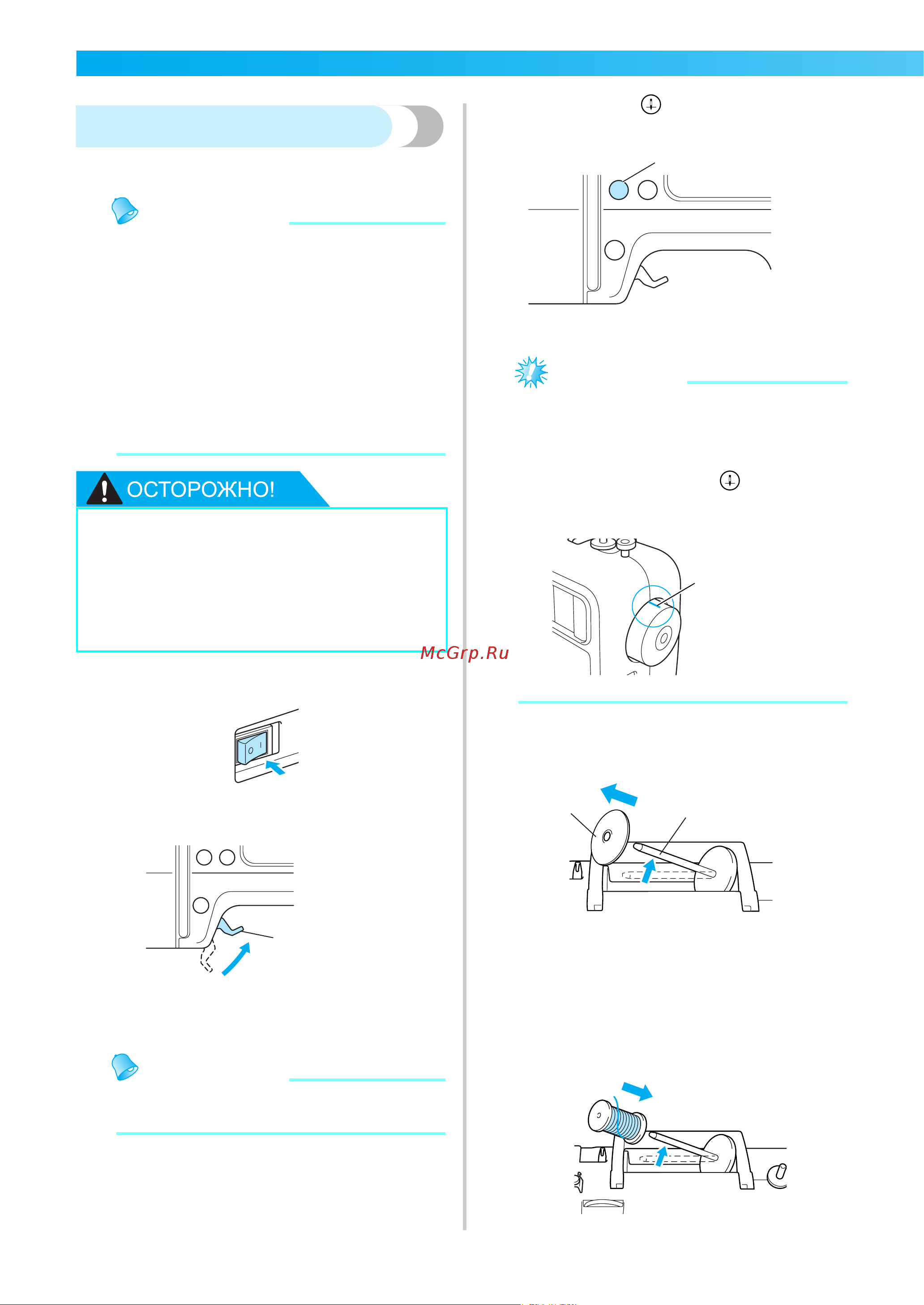

ПОДГОТОВКА К РАБОТЕ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Заправка верхней нити
Установите катушку с нитью на штифт для
катушки и затем заправьте нить в машину.
Напоминание
z Чтобы получить вышивку
привлекательного вида, используйте
нить для вышивания либо нить country,
предназначаемую для данной машины.
Если использовать другие
нити, может
нарушиться исполнение рисунка.
z Перед заправкой верхней нити
убедитесь, что нить правильно
подобрана под выбранный рисунок.
Подробнее см. в п. "Выбор рисунков
вышивания".
a
Включите машину.
b
Поднимите рычаг прижимной лапки.
a Рычаг прижимной лапки
X Лапка для вышивания поднята.
Напоминание
z Если лапка для вышивания не поднята,
правильная заправка нити невозможна.
c
Нажмите кнопку (подъема/опускания
иглы) один или два раза, чтобы поднять иглу.
a Кнопка подъема/опускания иглы
Примечание
z
Игла поднята полностью, если метка на
маховике находится сверху, как показано на
рисунке. Проверьте положение маховика и,
если метка маховика не находится на данной
позиции, нажимайте кнопку (подъема/
опускания иглы) до тех пор, пока метка не
установится правильно.
a Метка на маховике
d
Поднимите штифт катушки и извлеките колпачок
катушки, вставленный в штифт катушки.
a Стержень для катушки
b Колпачок катушки
e
Наденьте катушку с нитью на штифт катушки.
Наденьте катушку на штифт таким образом, чтобы
катушка располагалась горизонтально и нить
разматывалась вперед с нижней позиции.
● Выполняя заправку верхней нити,
строго следуйте инструкциям. Если
заправка верхней нити выполнена
неправильно, может запутаться
нить, сломаться или изогнуться
игла.
a
a
a
b
a
