![Brother Innov-is 90E [85/92] Поиск и устранение неисправностей 83](/img/pdf.png)

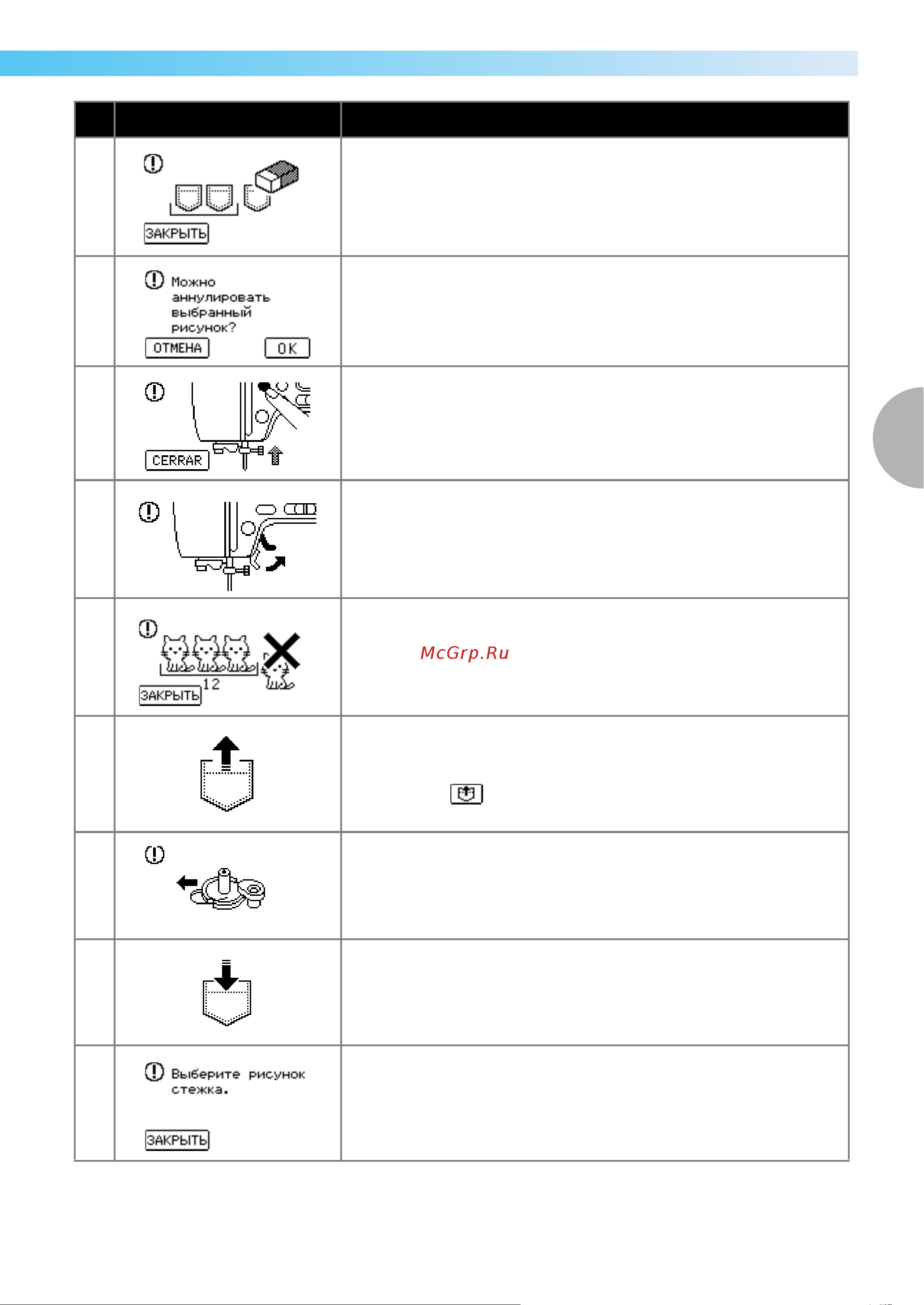

Brother Innov-is 90E [85/92] Поиск и устранение неисправностей 83
![Brother Innov-is 90E [85/92] Поиск и устранение неисправностей 83](/views2/1026301/page85/bg55.png)
Поиск и устранение неисправностей 83
3
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
8 Память заполнена до предела, рисунок не может быть сохранен.
9
Нажата кнопка назад или кнопка вышивания, когда выбран
рисунок.
10
Выполнена попытка выбрать рисунок вышивания или изменить
расположение элементов при опущенной игле.
Машина включена при опущенной игле и присоединенном
модуле вышивания.
11
Выполнена попытка запустить модуль вышивания при
опущенной лапке для вышивания.
12
Выполнена попытка выборки рисунка, когда “Cъемный диск”
содержит 13 и более рисунков.
13
Кнопка Пуск/Стоп нажата после выбора рисунка,
сохраненного в памяти машины или введенного через USB-порт,
без нажатия (кнопки "Выборка").
14
Нажата кнопка подъема/опускания иглы или кнопка резака нити,
когда вал намоточного устройства шпульки сдвинут вправо.
15 Выполняется сохранение рисунка в памяти.
16 Кнопка Пуск/Стоп нажата при отсутствии выбранного рисунка.
Нет
Сообщение об ошибке Возможная причина
0711-0120-C-combo_Rus.book Page 83 Wednesday, August 27, 2008 11:06 AM
