Редактирование и сохранение рисунков 65
2
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Соединение символьных шаблонов
Если символьный шаблон слишком длинный и
не может поместиться в пяльцах, выполните
указанные ниже шаги.

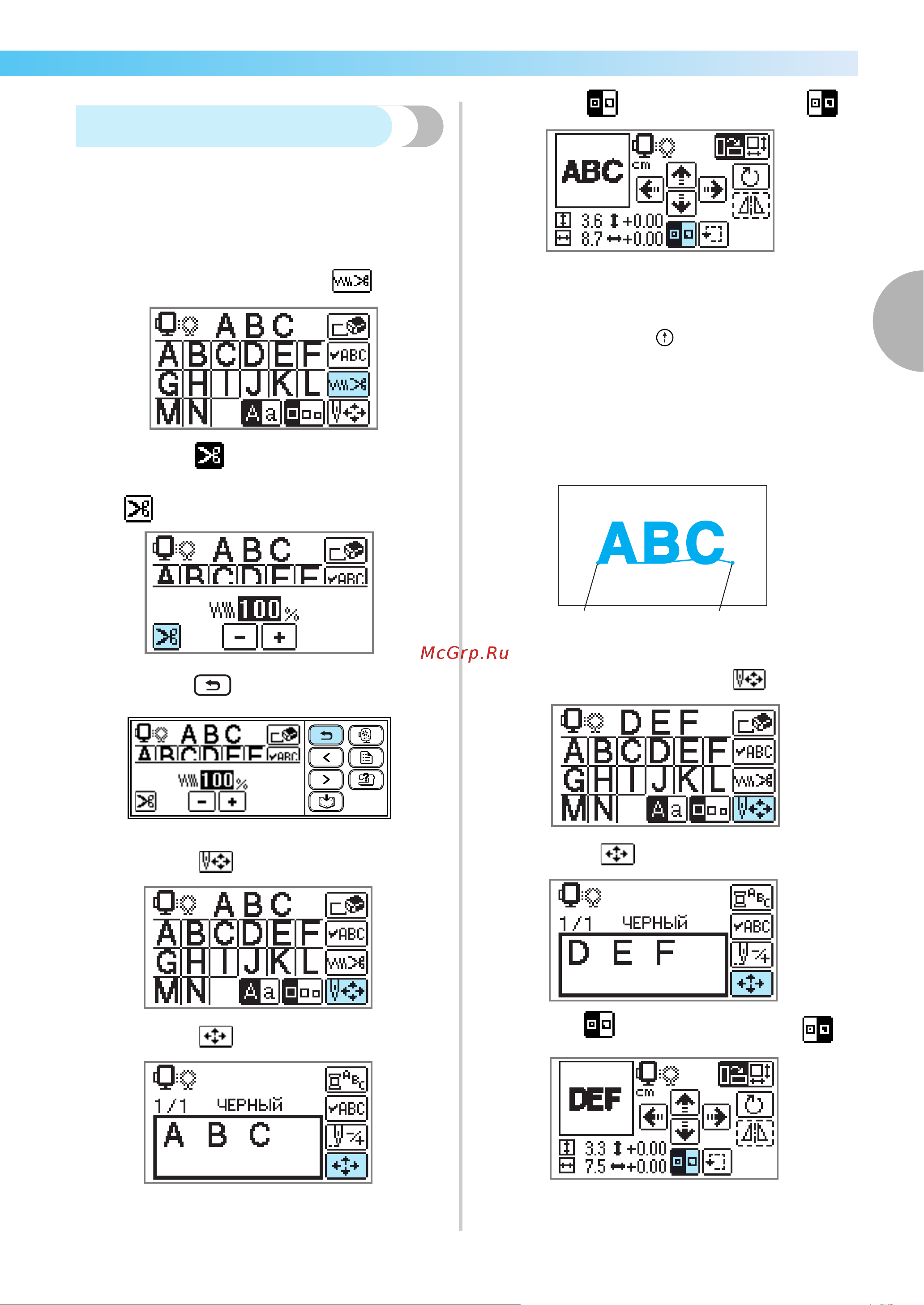

Пример: Соединение "ABC" с "DEF"
a
Введите "ABC" и нажмите .
b
Нажмите , чтобы выключить
запрограммированную обрезку нити
().
c
Нажмите (кнопку назад).
d
Нажмите .
e
Нажмите .
f
Нажмите , чтобы переключиться на .
X
Начальная точка строчки устанавливается
в нижнюю левую часть рисунка.
g
Опустите прижимную лапку
вышивания
и далее нажмите (
кнопку Пуск/Стоп
),
чтобы начать вышивание.
h
Закончив вышивание, обрежьте нить,
оставляя более длинный конец, чем обычно.
Затем установите ткань в пяльцы в
положение, в котором необходимо
продолжить вышивание "DEF".
a Начальная позиция вышивания
b Концевая позиция вышивания
i
Введите "DEF" и нажмите .
j
Нажмите .
k
Нажмите , чтобы переключиться на .
X
Начальная точка строчки устанавливается
в нижнюю левую часть рисунка.
a
b
