42
ПОДГОТОВКА К РАБОТЕ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

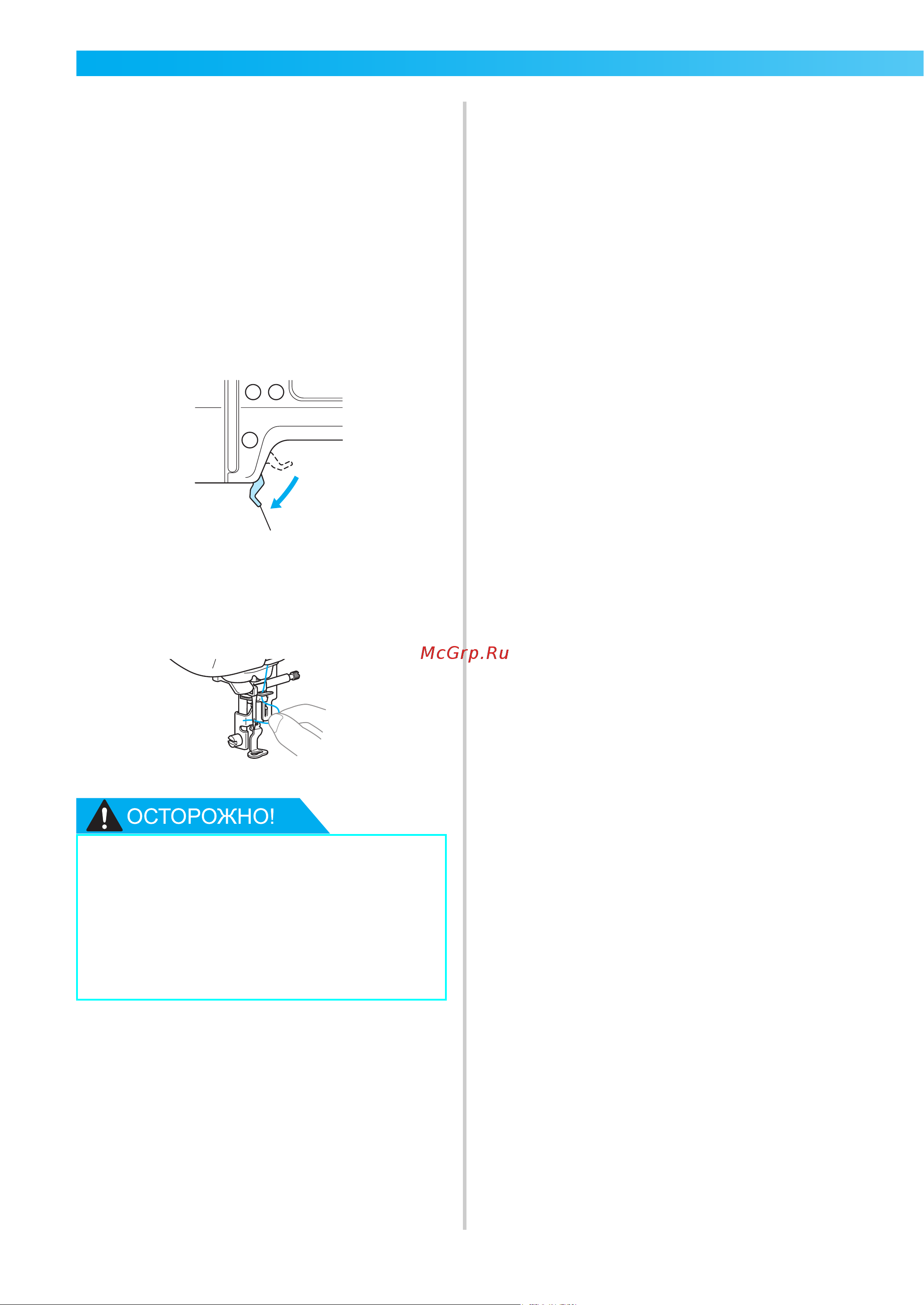

■ Ручная заправка нити в иглу (без
использования нитевдевателя)
При использовании специализированной нити
(например, прозрачной нейлоновой нити, для вдевания
которой не может быть использован нитевдеватель)
вдевайте нить в иглу, как указано ниже.
a
Заправьте нить в нитенаправитель
игловодителя, выполнив шаги
a - k,
указанные в п. "Заправка верхней нити"
(страница 38).
b
Опустите рычаг прижимной лапки.
a Рычаг прижимной лапки
c
Проденьте нить в игольное ушко
спереди назад.
d
Поднимите рычаг прижимной планки,
проденьте конец нити через отверстие
лапки для вышивания.
● Нельзя прикасаться к кнопке Пуск/
Стоп или кнопке подъема/опускания
иглы. При случайном нажатии
любой из этих кнопок машина
начинает процесс шитья, что может
привести к травмированию пальцев
иглой или к поломке иглы.
a
0711-0120-C-combo_Rus.book Page 42 Wednesday, August 27, 2008 11:06 AM
