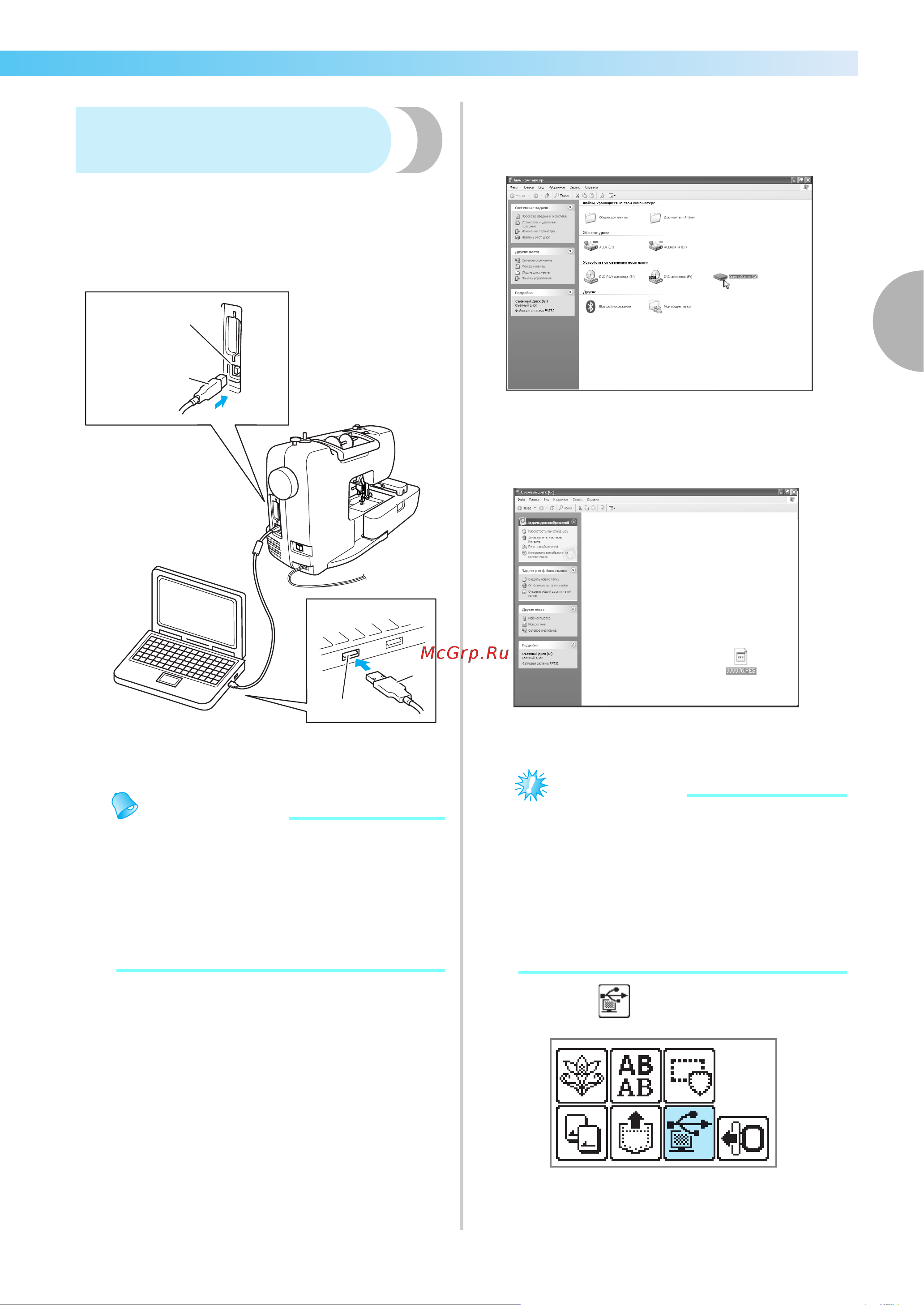

Использование функции запоминания 71
2
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Выборка рисунков вышивания
из компьютера
a
Вставьте штепсельные части USB-
разъемов кабеля в соответствующие
гнездовые части портовых USB-
разъемов на компьютере и на машине.
a Портовый USB-разъем для компьютера
b Кабельный USB-разъем
Напоминание
z Кабельный USB-разъем можно
подключить к портовым USB-разъемам
компьютера и машины независимо от
того, включены они или нет.
z Рисунки вышивания можно считывать из
памяти независимо от того, присоединен
ли модуль вышивания к машине.
b
В окне “Мой компьютер” на компьютере
появляется значок "Cъемный диск".
c
Скопируйте данные рисунка на
"Съемный диск".
X
Данные рисунка, скопированные на
“
С
ъемный диск”, записываются в машину.
Примечание
z
Не отсоединяйте кабельный USB-разъем
во время записи данных рисунка.
z
Не создавайте папки на “Cъемном диске”.
Поскольку папки не отображаются,
невозможно считывание данных рисунка,
хранящихся в папках.
z
Пока машина выполняет вышивание, не
удаляйте со “Cъемного диска” и не
записывайте на него данные.
d
Нажмите .
X Сохраненные рисунки отображаются на
экране.
a
b
a
b
0711-0120-C-combo_Rus.book Page 71 Wednesday, August 27, 2008 11:06 AM
