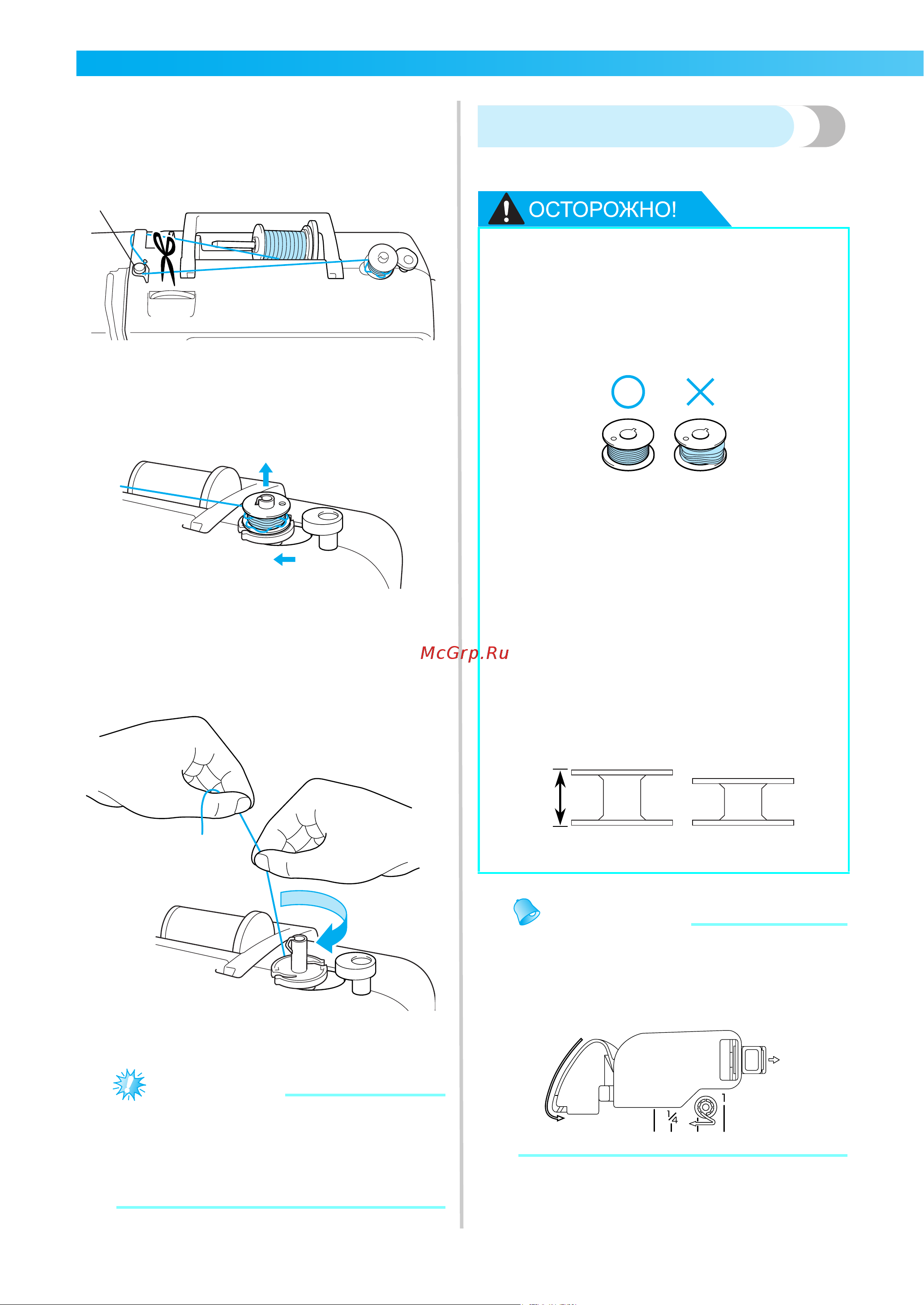

34
ПОДГОТОВКА К РАБОТЕ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
b
Обрежьте нить ножницами позади
нитенаправителя намоточного
устройства шпульки.
a Нитенаправитель для намотки шпульки
c
Передвиньте вал намоточного
устройства шпульки влево, затем
снимите шпульку с вала.
d
Удерживая конец нити левой рукой,
правой рукой размотайте нить со
шпульки по часовой стрелке, как
показано на рисунке ниже.
e
Заново намотайте нить на шпульку.
Примечание
z Убедитесь, что нить правильно
протянута под диском предварительного
натяжения нитенаправителя
намоточного устройства шпульки
(страница 31).
Установка шпульки
Установите намотанную шпульку в машину.
Напоминание
z Последовательность, в которой нить
шпульки должна быть пропущена через
шпульный колпачок, обозначена
метками вокруг шпульного колпачка.
●
a
● Используйте для шитья только
правильно намотанную шпульку; в
противном случае возможны
поломка иглы или неправильное
натяжение нити.
● Шпулька, входящая в комплект
поставки, разработана специально
для данной швейной машины.
Использование шпулек,
предназначенных для других
моделей, приводит к нарушениям
работы машины. Используйте
только шпульку из комплекта
поставки или шпульки того же типа
(номер по каталогу: SA156, SFB
(XA5539-151)).
●
Для данной
модели
Для других
моделей
11,5 мм
Фактический размер
