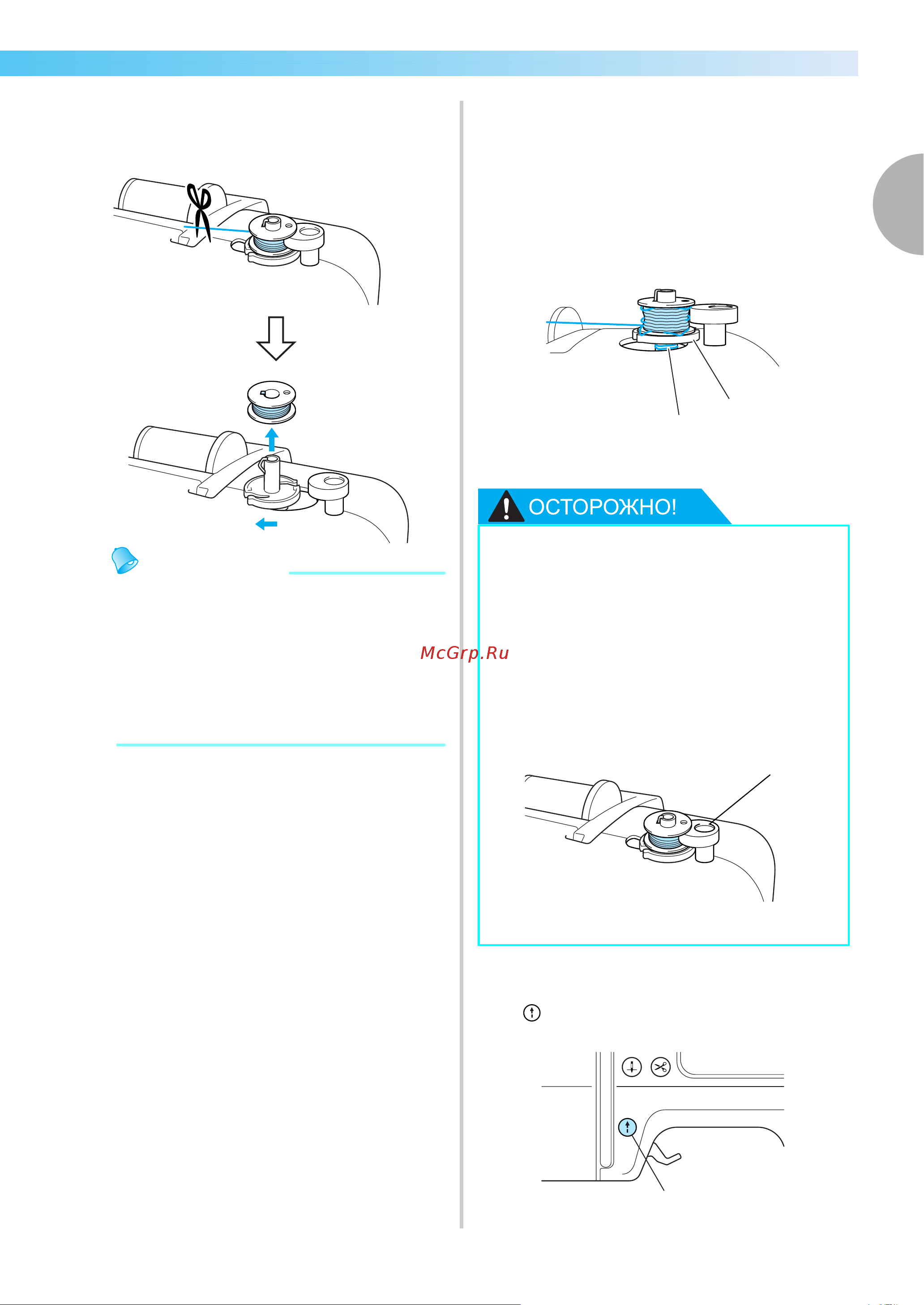

Намотка и установка шпульки 33
1
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
n
Обрежьте нить ножницами, переместите
вал намоточного устройства шпульки
влево и далее снимите шпульку с вала.
Напоминание
z Если вал намоточного устройства
шпульки передвинут вправо, игла не
перемещается. (Вышивание
невозможно.)
z Когда после наматывания шпульки
запускается машина или начинает
вращаться маховик, звучит щелчок – это
не является никаким нарушением.
■ Запутывание нити под седлом
намоточного устройства шпульки.
Если до начала наматывания шпульки и при этом не
выполнена правильная протяжка нити через диск
предварительного натяжения нитенаправителя
намоточного устройства шпульки, то нить может
запутаться под седлом намоточного устройства шпульки.
В таком случае необходимо размотать нить, следуя
указанной ниже процедуре.
a Нить
b Седло намоточного устройства шпульки
a
Если нить запуталась под седлом намоточного
устройства шпульки, однократно нажмите
(
кнопку Пуск/Стоп
), чтобы остановить
намотку шпульки.
a Кнопка Пуск/Стоп
●
Не снимайте седло намоточного
устройства шпульки даже в том случае,
если нить запуталась под седлом
намоточного устройства шпульки. Это
может привести к травмам.
●
Не извлекайте винт прижимного
механизма намоточного устройства
шпульки - это может привести к
повреждению машины; нельзя извлекать
винт с целью разматывания нити.
a Винт прижимного механизма намоточного
устройства шпульки
a
b
a
a
0711-0120-C-combo_Rus.book Page 33 Wednesday, August 27, 2008 11:06 AM
