Brother Innov-is 90E [27/92] Проверка рабочих процедур машины
![Brother Innov-is 90E [27/92] Проверка рабочих процедур машины](/views2/1026301/page27/bg1b.png)

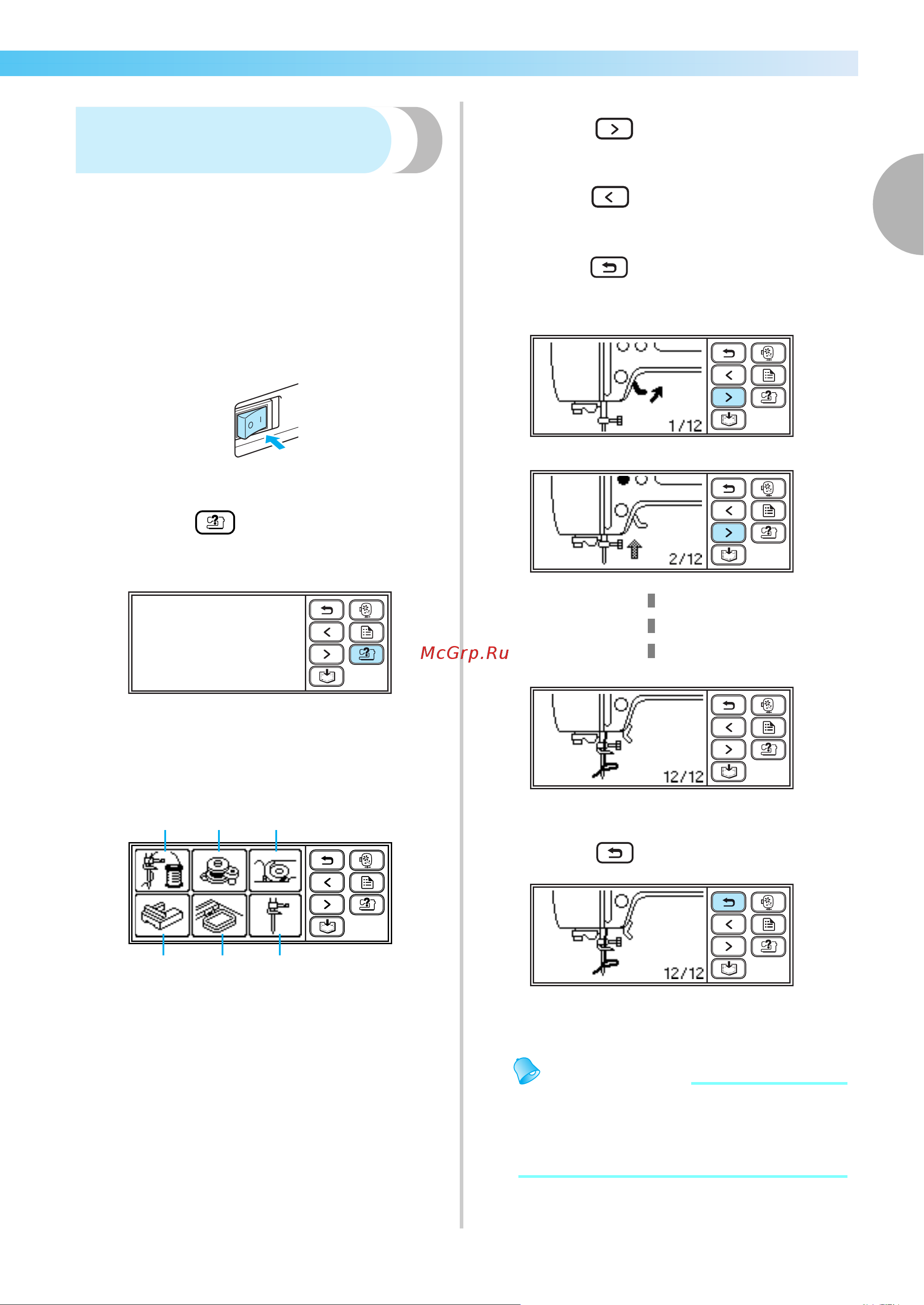

Функционирование ЖКД (жидкокристаллического дисплея) 25
1
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Проверка рабочих процедур
машины
Простые пояснения по указанным ниже пунктам
можно наблюдать на экране ЖКД.
На ЖКД отображаются простые пояснения,
касающиеся установки верхней нити/намотки
шпульки/установки намотанной шпульки/
установки модуля вышивания/установки пялец/
замены иглы.
a
Включите машину.
X Включается ЖКД.
b
Нажмите (кнопку помощи) на
панели дисплея.
X Откроется экран интерактивной помощи.
c
Нажмите на элемент, по которому
требуется отображение настроек.
X Откроется первый экран с описанием
процедуры для выбранного элемента.
d
Чтобы перейти на следующую страницу,
нажмите (кнопку перехода на
следующую страницу).
Чтобы вернуться на предыдущую страницу,
нажмите (кнопку перехода на
предыдущую страницу).
Чтобы вернуться в экран выбора элемента,
нажмите (кнопку назад).
Пример: Заправка верхней нити
e
По окончании просмотра дважды
нажмите (кнопку назад).
X Откроется стартовый экран.
Напоминание
z Подробные инструкции по каждому
пункту приводятся на соответствующей
странице данной Инструкции по
эксплуатации.
a Заправка верхней нити
b Намотка шпульки
c Установка шпульки
d Замена иглы
e Установка пялец для вышивания
f Подключения модуля вышивания
a
bc
d
e
f
0711-0120-C-combo_Rus.book Page 25 Wednesday, August 27, 2008 11:06 AM
