Brother Innov-is 90E [23/92] Снятие модуля вышивания
![Brother Innov-is 90E [23/92] Снятие модуля вышивания](/views2/1026301/page23/bg17.png)
Установка модуля вышивания 21
1
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

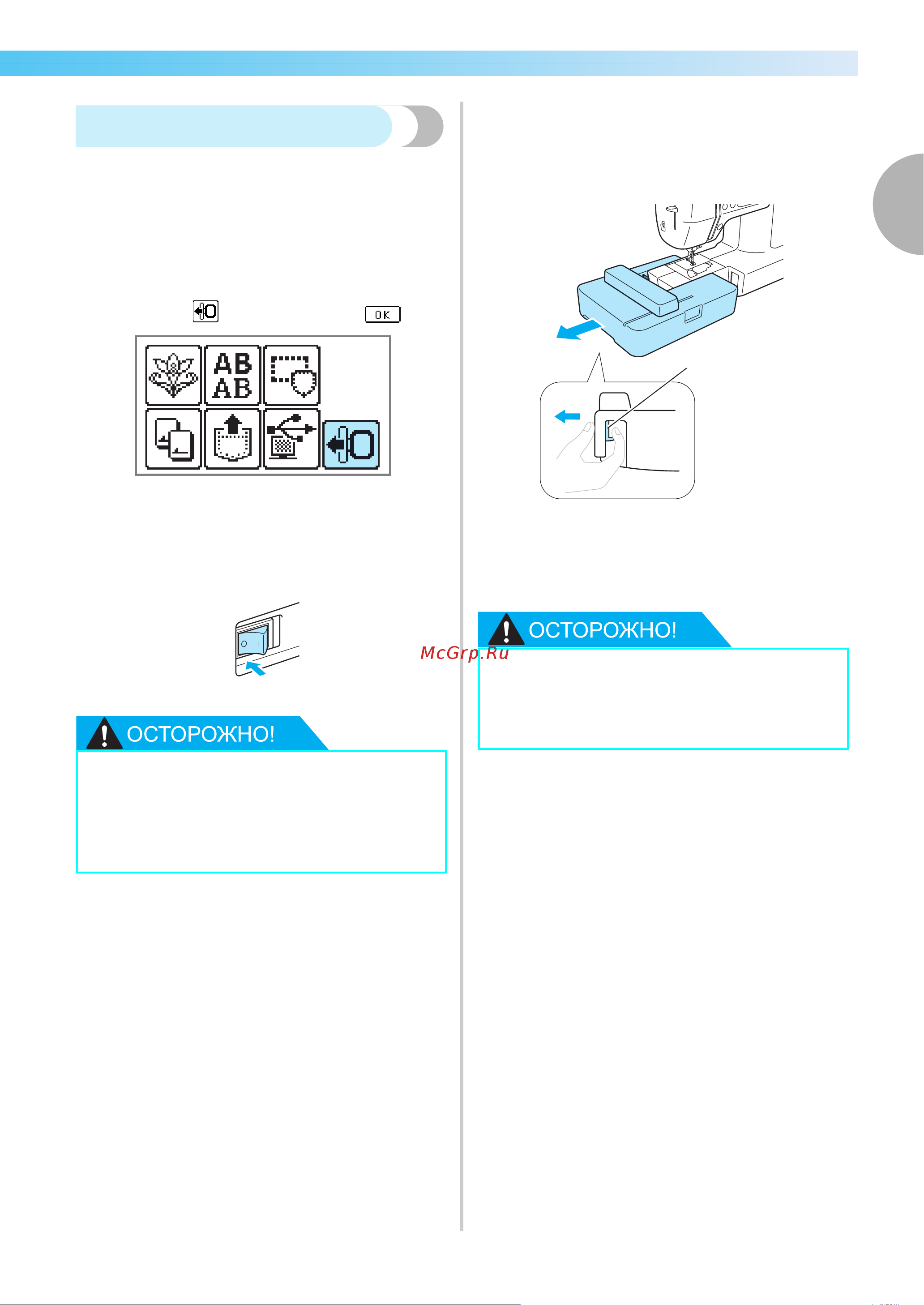

Снятие модуля вышивания
Убедитесь, что машина полностью остановлена,
и следуйте приводимым ниже инструкциям.
a
Снимите пяльцы.
• Подробнее о снятии пялец см. в п.
"Снятиепялец" (страница 48).
b
Нажмите и далее нажмите .
X Каретка модуля вышивания
переместится на позицию, где она
может быть сохранена.
c
Выключите машину.
d
Удерживайте в нажатом состоянии
кнопку снятия в нижней левой части
модуля вышивания и медленно
переместите модуль вышивания влево.
a Кнопка для снятия блока
X Модуль вышивания отделяется от
машины.
● Перед снятием модуля вышивания
всегда отключайте электропитание
машины. Если снятие выполняется
при включенной машине, это может
привести к повреждению машины.
● Запрещается перемещать модуль
вышивания, удерживая рукой
каретку. Это может привести к
неисправности машины.
a
chapter1 Page 21 Wednesday, August 27, 2008 6:58 PM
