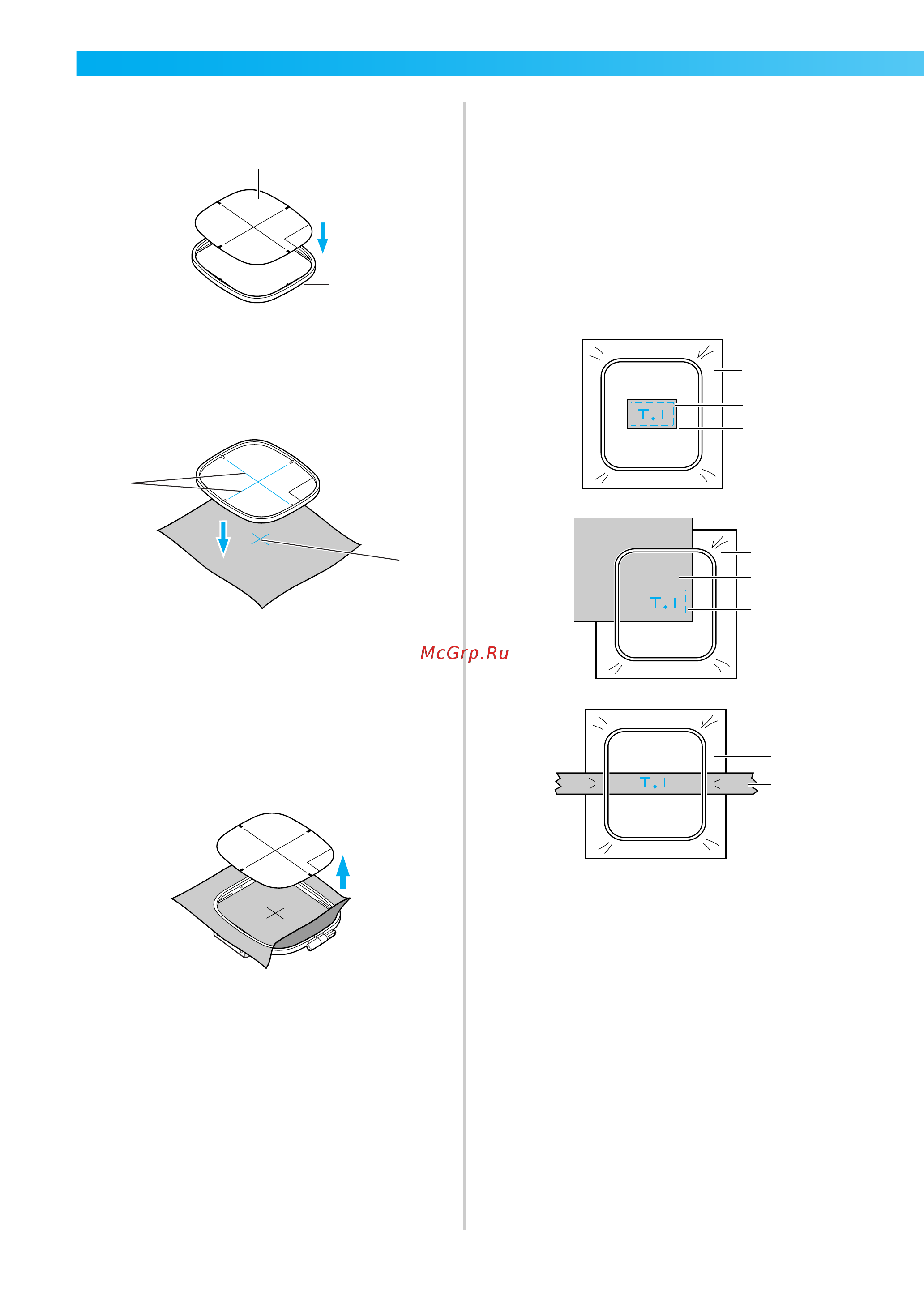

46
ПОДГОТОВКА К РАБОТЕ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
b
Поместите лист для вышивания во
внутреннюю оправу.
a Лист для вышивания
b Внутренняя оправа
c
Совместите метку на ткани с базисной
линией на листе для вышивания.
a Базисная линия
b Метка
d
Поместите внутреннюю оправу с тканью
на внешнюю оправу и натяните ткань.
• Подробнее см. в страница 44.
e
Извлеките лист для вышивания.
■ Вышивание на тканях, которые
невозможно натянуть на пяльцы
Если необходимо выполнить вышивку на
малых отрезах ткани, которые невозможно
натянуть на пяльцы, или на тонких отрезах,
например, на лентах, используйте
стабилизирующий материал в качестве
основы для натягивания на пяльцы.
Рекомендуется использовать
стабилизирующий материал для любой
вышивки.
a Стабилизирующий материал
b Скрепка или клей-аэрозоль
c Ткань
Закончив вышивание, осторожно извлеките
стабилизирующий материал.
a
b
a
b
a
b
c
c
a
b
c
a
0711-0120-C-combo_Rus.book Page 46 Wednesday, August 27, 2008 11:06 AM
