PARTICULARITES D'EMPLOI
7
Le viseur numerique Digisight est destiné pour l'utilisation prolongée. Pour
assurer la longevité et un bon fonctionnement de l'appareil il faut suivre les
recommandations suivantes:
Avant utilisation, vérifiez que vous avez installé et fixé le montage selon les
instructions de la section "Installation du montage".
N'oubliez pas d'arreter le viseur après l'exploitation!
Le viseur ne doit être plongé dans l'eau.
Il est défendu de réparer et démonter le viseur sous garantie.
Le viseur peut etre exploité dans une large étendue de températures.
Néanmois si l'appareil est apporté du froid dans un local chaud ne le mettez
pas en marche depuis 2-3 heures.
Si vous ne pouvez pas monter facilement et surement le viseur sur le fusil
(sans le jeu, tout droit le long du canon) ou si vous mettez en doute la dureté
de fixation adressez-vous obligatoirement à un atelier spécialisé de
réparation des armes. Le tir avec le viseur monté irrégulièrement sur le fusil
peut causer la déterioration de la marque de pointage ou l'impossibilité du
réglage de tir.
Afin d'assurer le fonctionnement sans défaillance ainsi que la constatation
opportune et la réparation des défauts causant l'usure prématurée et mise
hors marche des unités et des pièces il faut effectuer à temps la visite et
l'entretien techniques du viseur.
Eviter la surchauffe des batteries par les rayons de soleil, flamme ou sources
de chaleur de ce type.
INSTALLATION DES PILES
8
Desserrez le bouton du couvercle du containeur pour les piles (16) et enlevez
le couvercle.
Installez les piles selon le marquage sur le couvercle.
Après avoir mis en place le couvercle du container de piles, serrez la pognée
jusqu'a ce que le couvercle ne soit serré fortement contre le corps de viseur.
Le niveau de charge de la pile est affiché sur l'écran .
En cas de la décharge totale de piles une icône clignote dans la barre de
l'état et au centre de l'afficheur.
Attention: ne pas utiliser des piles rechargeables, car pendant leur utilisation la
charge de la batterie pouvait être affiché incorrectement et une déconnexion
accidentelle pendant le fonctionnement est aussi possible.
Lors du raccordement d'une source extérieure d'alimentation une icône
apparaît dans la barre d'état et l'alimentation par piles est coupée.
Remarque: veuillez utiliser l'alimentateur externe EPS3 ou EPS5, qui permet
d'assurer le fonctionnement autonome d'une durée de 9 à 20 heures.
MISE EN SERVICE
10

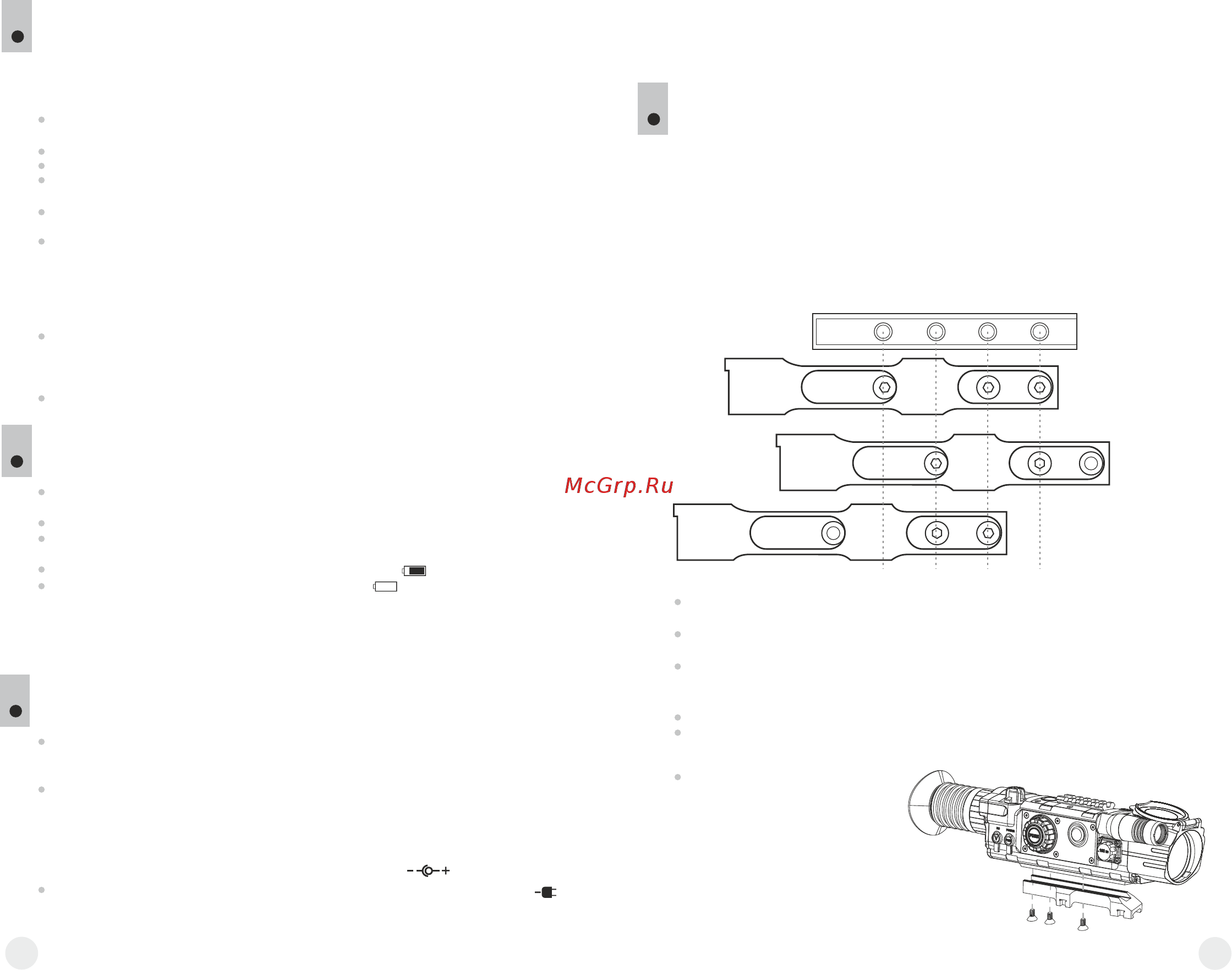

Installation du montage:
Avant d'utiliser la lunette de visée, vous devez installer le montage.
Le viseur peut être utilisé avec les types différents de montages - Euro-prisme,
Weaver, Los, etc. ce qui permet d'installer le viseur sur plusieurs types d'armes.
Les trous de montage dans la base du viseur permettent au montage d'être
installé dans différentes positions. Le choix de la position de montage permet à
l'utilisateur d'assurer le dégagement oculaire adéquat en fonction du type de
fusil.
Le montage peut être fixé au viseur tant à l'aide de trois vis, qu'à l'aide de deux
vis (fournies avec le lot de livraison) en fonction de la position de montage voulue
(voir les exemples).
Fixer le montage à la base du viseur en utilisant la clé écrou-hexagonal et vis
(Fig.2)
Installez le viseur sur le fusil et rassurez-vous que la position soit
convenablement choisie, ensuite démontez le viseur.
Dévisser les vis à demi, appliquer un collant d'étanchéité sur le filetage de la
vis et la serrer suffisamment (ne pas sur-serrer). Laisser le collant
d'étanchéité sécher.
Le viseur est prêt à être installée sur un fusil.
Après la premiere installation de votre viseur sur le fusil, veuillez suivre les
recommandations du chapitre “Tir de reglage de l'arme”.
NB: En cas de changement
de position du montage, le
contrôle du tir de réglage du
viseur de l'arme est impératif.
Fig.2
ALIMENTATION EXTERNE
9
L'appareil peut fonctionner à l'aide d'une source extérieure d'alimentation
(prise mâle 2,1mm) ou d'un réseau d'automobile. La plage de la tension
d'entrée varie de 9V à 15V.
Une source extérieure d'alimentation (AC/DC) doit être raccordée au port
“Power” (8).
Attention! Dans la cheville de contact de l'alimentation raccordée au
viseur le contact central doit être “+”. Le marquage possible sur la
cheville de contact ou sur la source d'alimentation
Position 1: 3 vis
Position 2: 2 vis
Position 3: 2 vis
28
29
Fig.1
