Abra la tapa (13) del objetivo (6).
Encienda el visor, girando el conmutador (2) a la posición “ON” – dentro de
unos segundos se encenderá la pantalla.
Ajuste una imagen clara de los símbolos en la pantalla girando del anillo del
ajuste dióptrico del ocular (1). Después del ajuste, independientemente de la
distancia y de las otras condiciones, no es necesario girar el anillo del ajuste
dióptrico.
Para ajustar la luminosidad de la pantalla, gire el regulador (9). El nivel de la
luminosidad - desde 0 hasta 20 – se muestra a la derecha del pictograma
en la esquina superior derecha.
Para la conmutación al modo de ajuste del contraste de la pantalla, presione
el regulador (9) y girelo para ajustar el contraste, a la derecha del pictograma
aparece el nivel de contraste - desde 0 hasta 20.
Se puede cambiar el color de la retícula, seleccionando una de las cuatro
opciónes en el menu.
Elija un objeto inmóvil de observación que esté alejado a cierta distancia, por
ejemplo, 100 m.
Con el giro del mando de la manila (11) del enfoque interno del objetivo
obtenga la máxima calidad de la imagen. Para ajustar rapidamente a un
blanco que se encuentre a una distancia de 100 metros, instale la marca de la
manila (11) frente a la marca “100” en el cuerpo del visor.
¡Atención! El alcance del enfocado en dependencia del nivel de iluminación –
en condiciones de día la marca "100 m" en la manilla de enfocado corresponde a
la distancia de alrededor de 10 m.
Para activar el zoom digital variable, presione brevemente tres veces el botón
del regulador. Haga rotar el regulador para ajustar el teleobjetivo digital 4x en
la banda desde 3,5x hasta 14x. El paso de la modificación es de 0,1x.
En condiciones de una iluminación nocturna insuficiente para realizar una
observación de calidad, encienda el iluminador IR (5). El iluminador IR tiene
tres niveles de potencia – elija el necesario, colocando el conmutador (2) en
la posición o
En la barra de estado aparece el pictograma correspondiente.
Al terminar de usar el visor, apaguelo girando el conmutador (2) a la posición
“OFF”. Cierre la tapa (13) del objetivo.

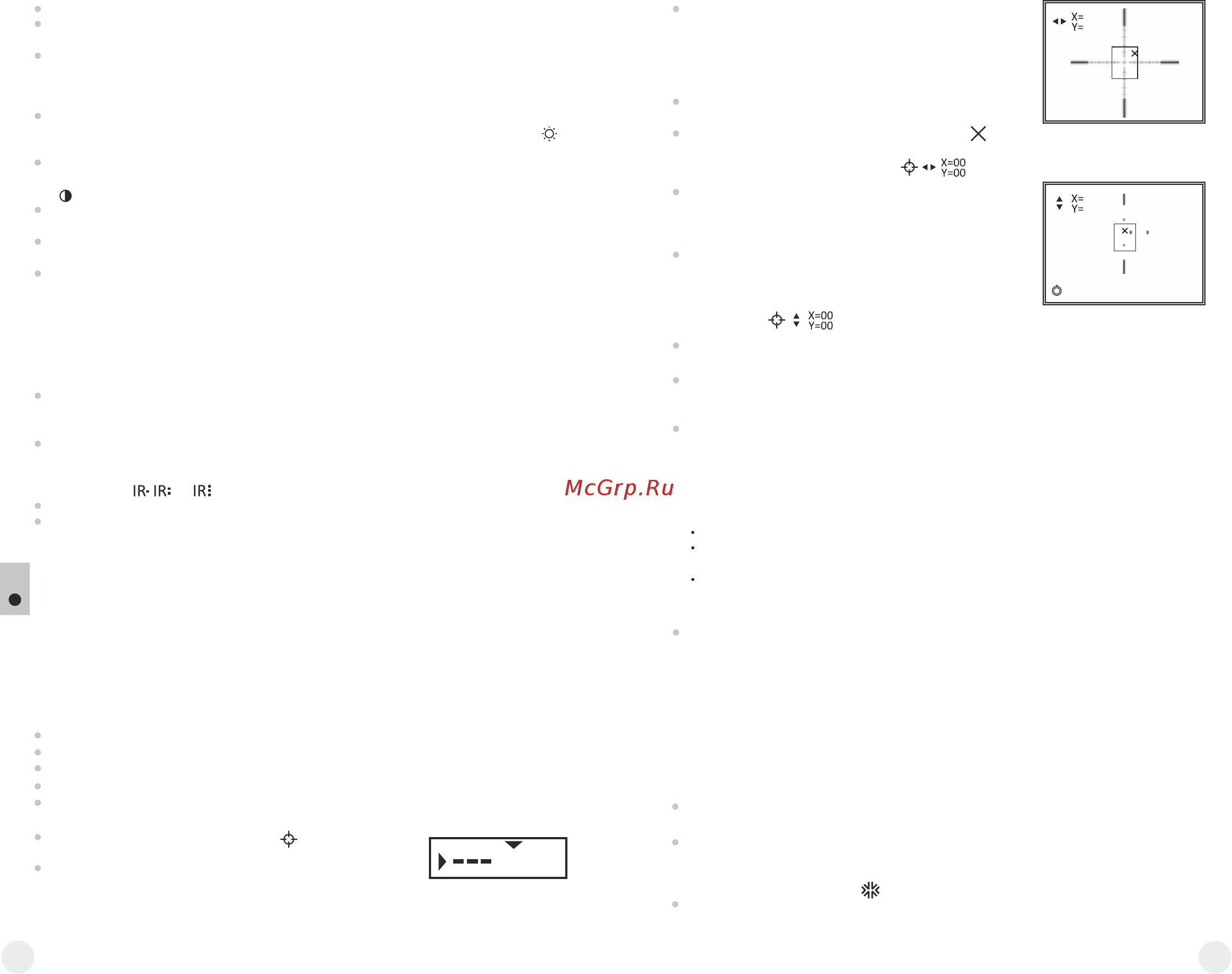

REGLAJE DE TIRO
11
El visor provee la posibilidad de reglaje por dos métodos – por el método de
“Reglaje con un solo disparo” y con la función FREEZE. El reglaje se
recomienda llevar a cabo a una temperatura que sea cercana a la temperatura
de empleo del visor de acuerdo con el siguiente procedimiento:
Tiro de reglaje por el método de “un disparo”:
Coloque el valor de la distancia, a la cual Ud.
quiere reglar el visor (por ejemplo, 200 m):
haciendo girar el regulador, elija un valor desde 0
hasta 9, sobre el parámetro en ajuste se
encuentra el cursor. Para desplazar el cursor a la
siguiente clase, presione el regulador.
Presione y mantenga presionado el regulador
para pasar a la pantalla de tiro de reglaje.
En la pantalla aparecerán: la cruz auxiliar
de color rojo, las flechas horizontales y las
coordinadas de la cruz auxiliar (Fig.4).
Instale el arma con el visor en el dispositivo de puntería.
Coloque el blanco a la distancia de tiro, por ejemplo, 100 m.
Ajuste el visor de acuerdo con la recomendación del capítulo 10 “Empleo”.
Apunte el arma al centro del blanco y dispare.
Fig.3
300
Elija el párrafo “Tiro de reglaje” en el menú M2
presione el regulador.
Rotando el regulador, elija el párrafo “---“ (nueva
distancia) (Ver fig. 3).
Rotando el regulador, desplace la cruz auxiliar
con respecto a la retícula hasta que la cruz
auxiliar no coincida con el punto de impacto
(Fig. 5).
Para cambiar la dirección del movimiento de la
retícula del horizontal al vertical, presione
brevemente el botón del regulador. Junto con
esto al lado del pictograma aparecerán líneas
verticales
Si el punto de impacto resultara estar fuera de los límites del cuadro
limitador, cerciónese de que:
El montaje en su arma esté colocado en forma correcta.
El eje óptico del visor no se encuentre demasiado alto con respecto al eje
del cañón del arma.
El soporte de montaje en el arma no posea una inclinación longitudinal.
¡Atención! No apague el visor hasta que no se hallan guardado los
ajustes del tiro de reglaje.
Dispare una vez más – ahora el punto de impacto debe coincidir con el punto
de mira.
Nota: los parámetros del tiro de reglaje (las coordinadas X y Y) de manera
predeterminada se graban en la memoria del visor en calidad de perfil A (la
posición “Selección de perfil de armas” del menú M1). Si Ud. quisiera
reglar el visor para otra arma o para otra distancia, preliminarmente elija el
perfil B o el perfil C (más detalladamente, ver el párrafo “Selección de perfil
de armas”).
Durante el desplazamiento de la cruz auxiliar, la retícula de tiro debe
encontrarse permanentemente en coincidencia con el centro del blanco.
Salga desde menú “Tiro de reglaje” presionando prolongadamente el botón
del regulador. Aparecerá un mensaje OK, que confirma la realización exitosa
de la operación. La retícula se desplazará al punto de impacto.
¡Atención! La cruz auxiliar puede desplazarse solamente dentro de los
límites del cuadro limitador (Fig.5), lo que determina la banda de
comprobaciones: 80 clics por la horizontal (+40/-40) 100 clics por la vertical
(+50/-50).
Uso de la función FREEZE:
Ejecute los párrafos 1 - 9 del capítulo “Reglaje por el método “de un
disparo”.
Después de la aparición de la cruz auxiliar y de las flechas, presione el botón
(10) en el panel superior (o el botón (18) del control remoto para “congelar” la
imagen (función FREEZE). En la parte inferior izquierda de la pantalla
aparecerá el pictograma .
Ejecute las posiciones 8 - 10 del capítulo “Reglaje por el método “de un
disparo”
74
75
Si el punto de impacto no coincidiera con el punto de puntería, presione y
mantenga presionado el regulador (9) para salir del menú.
Fig.4
24
42
A333
A300 3.3x
Fig.5
24
42
