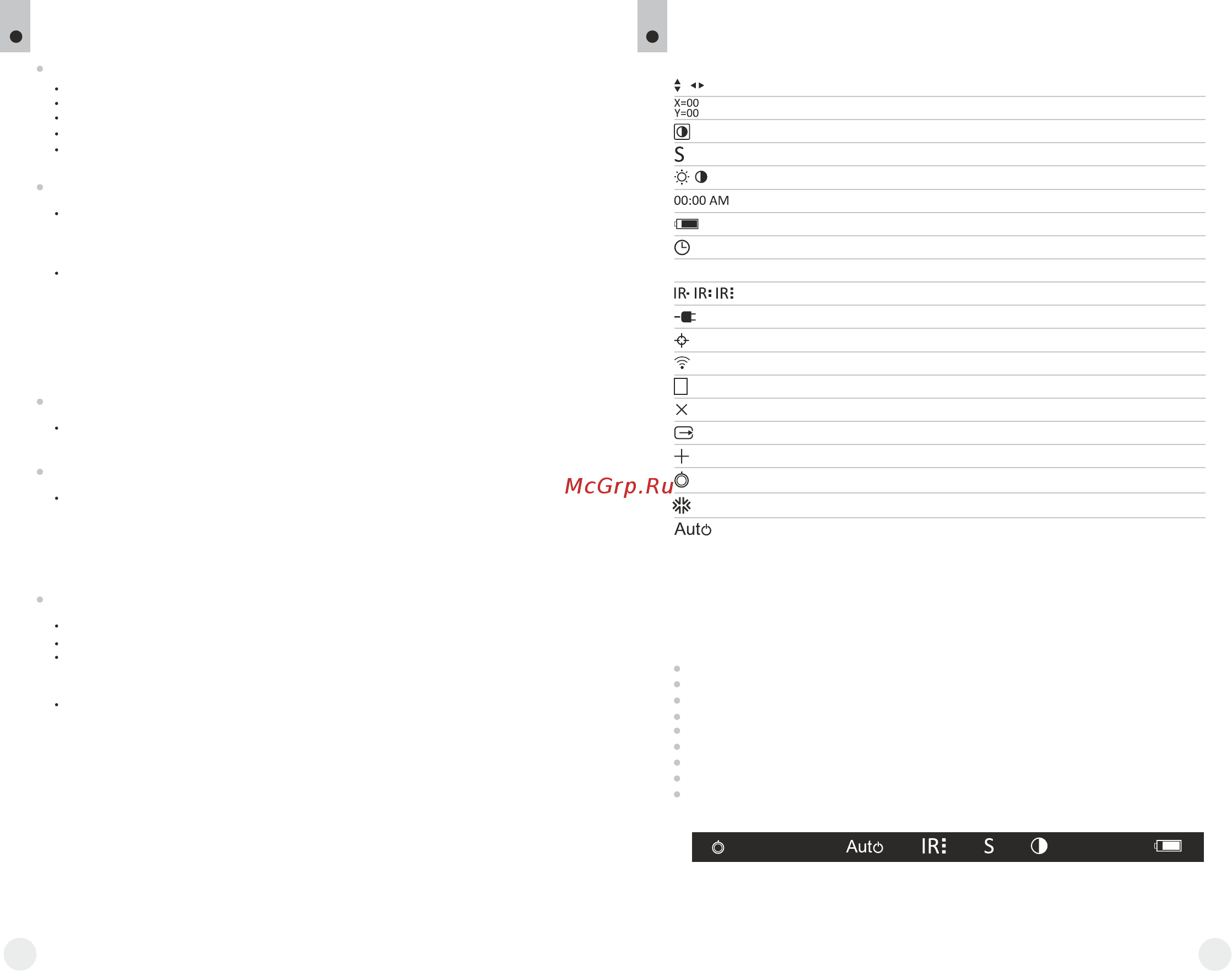

CONTROLS DESCRIPTION
5
Five-position selector switch (2):
Position 1 – riflescope is OFF, IR Illuminator is OFF;
Position 2 – riflescope is ON, IR Illuminator is OFF;
Position 3 – riflescope is ON, IR Illuminator is ON (low power level);
Position 4 – riflescope is ON, IR Illuminator is ON (medium power level);
Position 5 – riflescope is ON, IR Illuminator is ON (high power level);
ZOOM/LRF button (3)
Digital zoom setup – for models 76335/76337.
Brief press – digital zoom degree control (2x/4x). Changes take place
repeatedly.
Distance measurement button – for models 76338/76339.
- Brief press – rangefinder activation (a rangefinder indicator appears on
the display).
- Another brief press (within 1-5 sec after the first press) – distance
measurement. The rangefinder switches off after 4 sec of inactivity.
- Or long press – rangefinder switches to SCAN mode.
Brief press in SCAN mode – SCAN mode disable.
Functional programmable button (10).
Brief press – activation/deactivation of the “SumLight™” function.
Use the menu to re-assign button function.
Controller (9)
Brief press – sequential switch between modes:
- Brightness setup;
- Contrast setup;
- Digital zoom control (continuous zoom);
- Zeroing distance selection (if the active mode has more than one saved
distance).
Rotation (after a brief press)
Display brightness setup* (range from 0 to 20);
Rotation (followed by a brief press) – continuous digital zoom setup;
Rotation (followed by a brief press) – selection of a distance, at which
zeroing in the active profile was done (displayed if zeroing for more than one
distance has been made).
Long press – menu access (see description below).
* Modes are selected repeatedly (brightness-> contrast -> continuous zoom -
> profile + distance -> brightness…).
NOTE: the riflescope memorizes the function used last; upon another rotation
the controller sets the function used last.
Parameter values memorized in the riflescope's memory upon turning off are
used when the riflescope is turned on again.
MENU/STATUS BAR ICONS
6
Directions of reticle movement
Reticle's X and Y coordinates
Automatic contrast mode
“SumLight™” function
Brightness and contrast setup
Clock
Low battery indicator
Clock setup
Full magnification
IR Illuminator power level
Indication for external power supply
One shot zeroing
Activation of wireless remote control
Limiting frame
Auxiliary cross
Selection of video output mode
Reticle selection
Weapon selection
STATUS BAR
Status bar in the bottom part of the display shows information as
follows:
Name of profile selected (А, В, С);
Zeroing distance (if zeroing was made);
Full magnification (optical+digital)
“Automatic power off” mode is activated;
Built-in IR Illuminator is activated (power level 1; 2 or 3);
“SumLight™” function ON/OFF;
“Automatic contrast” function is ON;
Running time;
Battery level or external power supply connection.
7x
FREEZE function
Automatic power off
6
7
7x
A300
07:24
