Pulsar Digisight N970 [17/66] Tir de reglage de l arme
![Pulsar Digisight N970 [17/66] Tir de reglage de l arme](/views2/1263484/page17/bg11.png)
Installez les piles selon les instructions du chapitre “Installation des piles” ou
raccordez une source extérieure d'alimentation selon les recommandations.
Ouvrez le bouchon (13) d'objectif (6).
Mettez le viseur en action en tournant le sélecteur (2) dans la position “ON”,
l'écran est allumé en quelques secondes.
Réglez la netteté des symboles par la rotation de la bague de réglage
dioptrique de l'oculaire (1). Après ce réglage, quelles que soient la distance et
les autres conditions, il ne faut pas tourner la bague (1).
Afin de régler la luminosité de l'écran, procédez à la rotation de bouton de
commande (9). L'intensité de luminosité - de 0 à 20 – s'affiche à droite de
l'icône au coin droit en haut de l'écran.
Afin de régler le contraste de l'écran, appuyez sur le bouton de commande (9)
et procédez à sa rotation en vue de modifier le niveau de contraste - de 0 à
20 – qui s'affiche à droite de l'icône au coin droit en haut de l'écran.
Vous pouvez changer la couleur du réticule, en chosissant une des quatre
variantes de couleurs disponibles au menu.
Sélectionnez un objet de surveillance immobile qui se trouve à distance de
100 m, par exemple.
En tournant la bague de focalisation interne de l'objectif (11) tâchez d'obtenir
la qualité maximum de l'image. Pour viser rapidement le but qui se trouve à
distance de 100 m fixez le marqueur de la bague de focalisation (11) contre le
marqueur "100" sur le boîtier du viseur.
Mise en marche et réglage de l'image.
Attention! La portée de focalisation varie en fonction du degré de luminosité –
dans les conditions d'éclairement naturel le marquage "100m", prévu sur la
bague de focalisation de l'objectif, correspond à la distance de 10m, à peu près.
Afin d'activer la fonction de zoom numérique continu, réalisez trois appuis
instantanés sur le bouton de commande. Moyennant la rotation de bouton de
commnde, réglez le zoom tétranumérique dans la plage entre 3,5 fois et 14
fois. Le pas de variation est de 0,1 x.
Dans les conditions de l'éclairement insuffisant pendant la nuit, afin de
pouvoir améliorer la qualité d'observation, allumez l'illuminateur infrarouge
(5). L'illuminateur infrarouge permet trois niveaux d'intensité – ajustez la
luminosité voulue, en mettant le commutateur (2) en position ou .
L'icône appropriée s'affichera dans la ligne de l'état.
Après l'utilisation arrêtez le viseur en tournant le sélecteur (2) dans la position
"OFF". Fermez le bouchon (13) d'objectif.

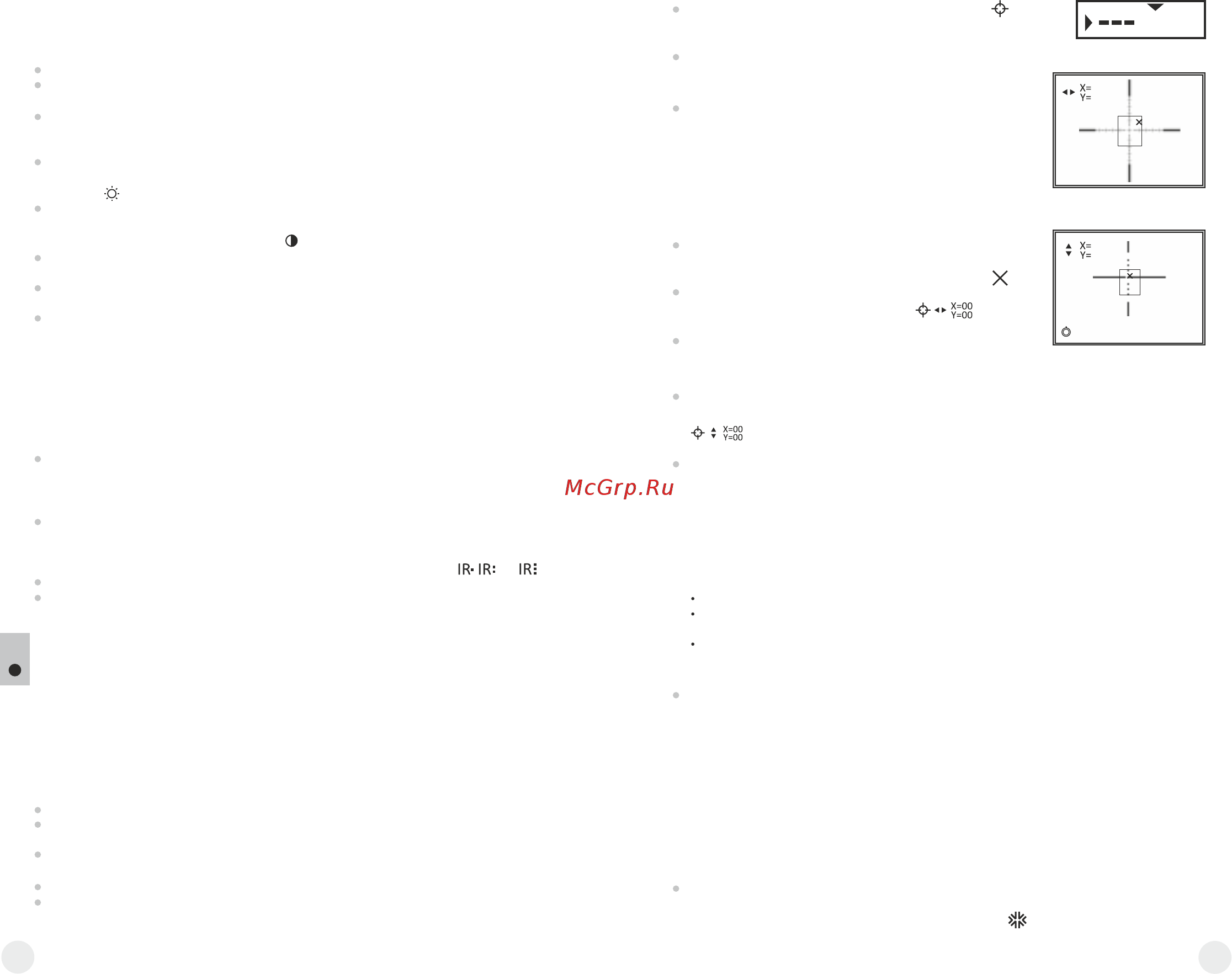

TIR DE REGLAGE DE L'ARME
11
Le viseur est muni d'une fonction de tir de réglage avec utilisation de deux
méthodes – méthode d'un «coup de feu unique» et avec la fonction “Freeze”.
On recommande d'effectuer le réglage dans le régime de temperature qui soit
proche à la temperature d'exploitation du viseur dans l'ordre suivant:
Le réglage de tir par méthode de «coup de fusil unique»:
Choisissez la commande «Tir de réglage»
dans le menu M2, appuyez sur le bouton de
commande.
Moyennant la rotation de bouton de commande,
sélectionnez la commande “---“ (nouvelle distance)
(voir la fig.3).
Déterminez la valeur de distance, à laquelle vous
désirez réaliser le tir de réglage de viseur (de 200 m,
par exemple): moyennant la rotation de bouton de
commande choisissez une valeur de 0 à 9, le
curseur est placé au-desssus du paramètre à
ajuster. Appuyez sur le bouton de commmande, si
vous désirez déplacer le curseur vers le chiffre
suivant.
Appuyez et maintenez appuyé le bouton de
commande, afin de passer à l'écran de réglage de tir.
Sur l'afficheur s'affichent: la croix auxiliaire
de couleur rouge, les flèches horizontales et les
coordonnées de la croix auxiliaire (Fig. 4).
Faîtes déplacez, moyennant la rotation de bouton
de commande, la croix auxiliaire par rapport au
réticule jusqu'à ce que la croix auxiliaire ne se
confonde avec le point d'impact (Fig. 5).
Attention! La croix auxiliaire ne peut se déplacer que dans les limites du
cadre limiteur (voir la figure), qui définit la capacité de réglage: 80 clics en
horizontale (+40/-40) et 100 clics en verticale (+50/-50).
Au cas où le point d'impact se trouve au-delà des limites du cadre limiteur,
vous devez vous rassurez que:
Le montage sur votre fusil soit installé correctement.
L'axe optique du viseur ne soit pas trop haut par rapport à l'axe du canon de
fusil.
Le rail de fixation de fusil ne présente pas une pente longitudinale.
Attention! N'arrêtez pas le viseur, avant que les settings du tir de
réglage ne soient mémorisés.
Réalisez encore un coup de fusil – maintenant le point d'impact doit se
confondre avec le point de visée.
Remarque: les paramètres de tir de réglage (coordonnées X;Y) sont
mémorisés par défaut en tant que le profil A (commande «Choix du fusil»
menu M1). Si vous désirez réaliser un tir de réglage pour le viseur en utilisant
un autre fusil ou à une distance différente, il convient de sélectionner
préalablement le profil B ou C ( pour plus de détails, voir la section «Choix du
fusil»).
Installez le fusil, le viseur étant monté, sur le chevalet de tir.
Placez la cible à la distance de tir de réglage voulue, par exemple, à une
distance de 100 m.
Ajustez le viseur, tout en suivant les recommandations décrites dans la
section 10 «Mise en service».
Pointez le fusil sur le centre de la cible et réalisez un coup de fusil.
Si le point d'impacte ne se confond pas avec le point de visée, appuyez et
maintenez le bouton de commande (9) appuyé, afin d'avoir accès au menu.
Fig.5
24
42
A333
A300 3.3x
Afin de changer le déplacement horizontal de réticule en sens vertical, faîtes
un appui instantané sur le bouton de commande. Alors les lignes verticales
s'afficheront à coté de l'icône. Le réticule, au cours du déplacement
de la croix auxiliaire, doit se confondre toujours avec le centre de la cible.
Appuyez sur le bouton de commande et le maintenez appuyé, afin de quitter
le menu «Tir de réglage». Le message «OK» s'affichera, signifiant la
validation de l'opération réussie. Le réticule se déplacera au point d'impact.
Activation de la fonction FREEZE:
Réalisez les opérations décrites aux paragraphes 1-9 de la section «Tir de
réglage par méthode de «coup de feu unique».
30
31
Fig.3
24
42
300
Fig.4
Une fois la croix auxiliaire et les flèches s'affichent, appuyez sur le bouton (10)
sur le panneau supérieur (ou sur le bouton (18) de la télécommande), afin de
faire figer l'image (fonction FREEZE). L'icône s'affichera dans la partie
inférieure gauche de l'afficheur.
