BESONDERHEITEN DES BETRIEBS
7
Das Zielfernrohr ist für eine dauerhafte Anwendung bestimmt. Um die
Dauerhaftigkeit und volle Leistungsfähigkeit des Gerätes zu gewährleisten, soll
man sich an folgende Hinweise halten:
Vor dem Betrieb des Zielfernrohrs vergewissern Sie sich, dass die Schiene
laut Anweisungen des Abschnitts "Installation der Schiene" installiert und
festgemacht wurde.
Schalten Sie das Zielfernrohr nach der Anwendung aus!
Tauchen Sie das Zielfernrohr ins Wasser nicht ein!
Es ist verboten das Zielfernrohr zu reparieren und zu demontieren!
Das Zielfernrohr kann im breiten Temperaturbereich verwendet werden.
Wenn das Zielfernrohr von der Kälte in einen warmen Raum gebracht wurde,
lassen Sie es in der Aufbewahrungstasche 2 – 3 Stunden liegen. Das
ermöglicht die Kondensatbildung auf optischen Außenelementen zu
vermeiden.
Wenn es Ihnen nicht gelang, leicht und sicher (ohne Luft, genau längs der
Linie des Laufes) das Zielfernrohr an das Gewehr anzubauen, oder Sie
zweifeln, dass es richtig befestigt zu haben, wenden Sie sich unbedingt an
spezialisierte Gewehrwerkstatt. Das Schießen mit falsch angebautem
Zielfernrohr garantiert kein präzises Schießen!
Für ein korrektes Funktionieren, Vorbeugung und Beseitigung der vorzeitigen
Störungen und Funktionsverlust von Bauelementen führen Sie technische
Wartung rechtzeitig durch.
Übermäßige Sonnen-, Feuererhitzung etc. auf die Batterien vermeiden.
EINLEGEN DER BATTERIEN
8
Den Griff des Batteriefaches (16) drehen, den Deckel abnehmen.
Legen Sie die Batterien gemäß den Markierungen auf dem Deckel ein.
Bringen den Deckel des Batteriefachs an seinen Platz, drehen den Griff, bis
er eng dem Gehäuse anliegt. Batterieladungszustand wird an der
Anzeigetafel ( ) abgebildet.
Bei völliger Batterieentladung blinkt das Piktogramm in der Statuszeile rot.
Bei voll entladener Batterie blinkt im Zentrum des Displays ein rotes
Piktogramm .
Anmerkung: nutzen Sie keine aufladbare Batterien, sonst wird Aufladezustand
falsch abgebildet, ein unerwartetes Abschalten während des Betriebs ist
möglich.
Beim Anschluss der Außenstromquelle erscheint das Piktogramm ( ), die
Speisung wird von den Batterien abgeschaltet.
BETRIEB
10
Montage der Schiene:
Vor dem Betrieb ist es notwendig, die Schiene zu installieren. Das Zielfernrohr
kann mit unterschiedlichen Schienentypen verwendet werden: Euro-Prisma,
Weaver, Seitenschiene u.a., die die Installation des Zielfernrohres an die Waffe
ermöglichen.
Das Vorhandensein von Befestigungsnesten am Zielfernrohrsockel ermöglicht
die Installation der Schiene in eine von möglichen Positionen. Die Wahl der
Schienenstellung lässt die richtige Lage der Austrittspupille dem Waffentyp
gemäß gewährleisten.
Die Schiene kann sowohl mit drei, als auch mit zwei Schrauben (aus dem
Lieferumfang) fixiert werden, das hängt von der ausgewählten Lage der Schiene
ab (Beispiele Abb.1).
Mittels Sechskantschlüssels und Schrauben ist die Schiene an den
Zielfernrohrsockel anzuschrauben (Abb. 2);
Stellen Sie das Zielfernrohr auf die Waffe auf, vergewissern Sie sich, dass die
gewählte Lage bequem ist, dann nehmen Sie das Gerät ab;
Drehen Sie die Schrauben los, bringen Sie Gewindefixierungsflüssigkeit an
das Gewinde der Schrauben an und schrauben Sie sie fest. Lassen Sie die
Gewindefixierungsflüssigkeit trocknen.
Das Zielfernrohr ist zur Montage bereit.
Nach der ersten Montage des Zielfernrohrs auf das Gewehr sollen Sie den
Anleitungen aus dem Abschnitt „Einschiessen des Zielfernrohrs auf die
Waffe“ folgen.
Anmerkung: Bei der
Änderung der
Schienenposition wird ein
unwesentliches
Einschießen notwendig.
EXTERNE STROMVERSORGUNG
9
Das Zielfernrohr kann von einer externen Stromquelle (Stecker 2,1 mm) und
von einem Kraftfahrzeugnetz gespeist werden. Das Intervall der
Eingangsspannungen liegt zwischen 9V und 15V.
Die externe Stromquelle (AC/ DC) ist an die Anschlussstelle “Power” (8)
anschließen, sie ist rechts im hinteren Teil des Gerätes.
Achtung! Im ans Zielfernrohr anzuschließenden Anschlussstecker muss
der zentrale Kontakt “+” sein. Mögliche Markierung am Stecker oder an der
Stromquelle ist
50
51
Es ist empfehlenswert, die Außenstromquellen EPS3 oder EPS5 zu
gebrauchen, denn sie garantieren von 9 bis zu 20 Stunden Alleinlauf.

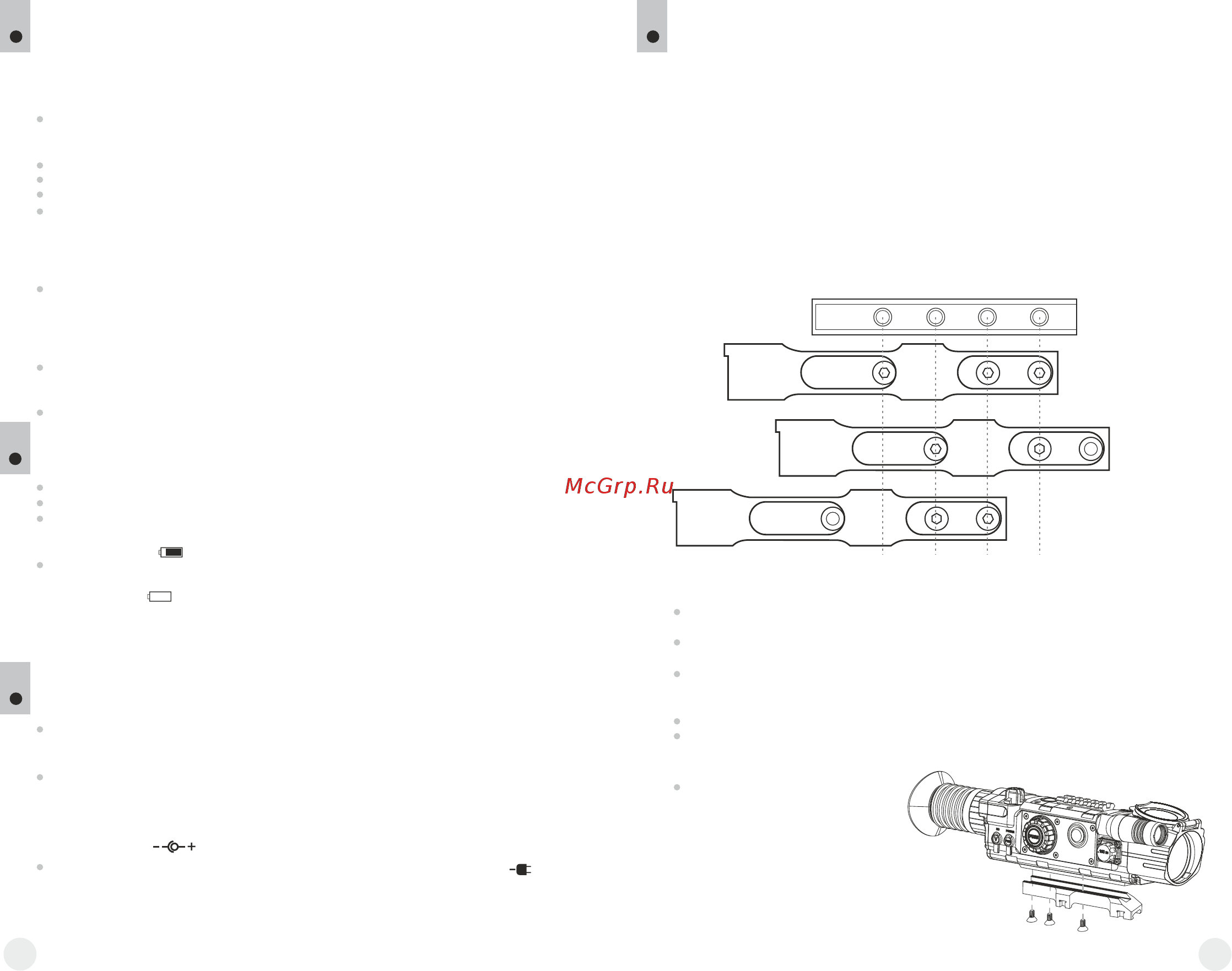

Position 1:
drei Schrauben
Position 2:
zwei Schrauben
Position 3:
zwei Schrauben
Abb. 2
Abb. 1
