Установите батареи в соответствии с указаниями раздела "Установка
батарей” или подключите внешний источник питания согласно
рекомендациям.
Откройте крышку (13) объектива (6).
Включите прицел, повернув переключатель (2) в положение “ON” –
через несколько секунд загорится дисплей.
Настройте резкое изображение символов на дисплее вращением
кольца диоптрийной подстройки окуляра (1). После данной настройки,
независимо от дистанции и других условий, вращать кольцо
диоптрийной подстройки не требуется.
Для регулировки яркости дисплея вращайте энкодер (9). Уровень
яркости - от 0 до 20 – отображается справа от пиктограммы в правой
верхней части дисплея.
Для регулировки контраста дисплея повторно нажмите кнопку энкодера
(9) и вращайте его для изменения уровня контраста - от 0 до 20 –
отображается справа от пиктограммы в правой верхней части
дисплея.
Вы можете изменить цвет прицельной метки, выбрав один из вариантов
в меню.
Выберите неподвижный объект наблюдения, удаленный на некотором
расстоянии, например, 100 м.
Поворотом ручки фокусировки (11) объектива добейтесь наилучшего
качества изображения. Для быстрой настройки на цель, находящуюся
на расстоянии 100 метров, установите метку ручки (11) напротив
отметки "100" на корпусе прицела.
Включение и настройка изображения
Внимание! Дальность фокусировки изменяется в зависимости от уровня
освещенности - в дневных условиях метка "100м" на ручке фокусировки
соответствует дистанции около 10 м.
Для включения функции плавного цифрового зума трижды коротко
нажмите кнопку энкодера. Вращайте энкодер для регулировки 4x
цифрового зума в диапазоне от 3.5x до 14x. Шаг изменения 0,1x.
В условиях недостаточной ночной освещенности для повышения
качества наблюдения включите ИК-осветитель (5). ИК-осветитель имеет
три уровня мощности – выберите нужный, установив переключатель (2)
в положение или .
В строке статуса отобразится соответствующая пиктограмма.
По окончании использования выключите прицел, повернув
переключатель (2) в положение "OFF". Закройте крышку (13) объектива.
ПРИСТРЕЛКА К ОРУЖИЮ
11
В прицеле реализована возможность пристрелки методом “одного
выстрела” либо с использованием функций “FREEZE”. Пристрелку
рекомендуется производить при температуре, близкой к температуре
эксплуатации прицела.
Пристрелка методом “одного выстрела”:
Выберите пункт «Пристрелка» в меню M2,
нажмите энкодер.
Вращением энкодера выберите пункт “---“
(новая дистанция) (см. рис.3).
Установите значение дистанции, на которую
вы хотите пристрелять прицел (например,
200м): вращением энкодера выберите
значение от 0 до 9, над настраиваемым
п а р а м е т р о м н а х од и т с я к у р с о р . Дл я
перемещения курсора к следующему разряду
нажмите энкодер.
Нажмите и удерживайте энкодер для перехода
к экрану пристрелки.
На дисплее появятся: опорный крест
красного цвета, горизонтальные стрелки и
координаты опорного креста (рис.4).
Вращением энкодера передвигайте опорный
крест относительно метки до тех пор, пока
опорный крест не совместится с точкой
попадания (см. рис. 5).
Для смены направления движения метки с
горизонтального на вертикальное коротко
нажмите на кнопку энкодера. При этом возле
пиктограммы появятся вертикальные линии
Если точка попадания оказалась за пределами ограничительной
рамки, убедитесь в том, что:
Кронштейн на Вашем оружии установлен правильно.
Оптическая ось прицела не находится слишком высоко по отношению
к оси ствола оружия
Крепежная планка на оружии не имеет продольный уклон.
Внимание! Не выключайте прицел до тех пор, пока настройки
пристрелки не сохранены.
Сделайте повторный выстрел - теперь точка попадания должна
совпадать с точкой прицеливания.
Примечание: параметры пристрелки (координаты X;Y) по умолчанию
записываются в память прицела в качестве профиля А (пункт “Выбор
оружия” меню M1). Если Вы хотите пристрелять прицел на другом
оружии или на другую дистанцию, предварительно выберите профиль В
или С (подробнее см. пункт “Выбор оружия”).
Установите оружие с прицелом на прицельном станке.
Установите мишень на пристреливаемую дальность, например, 100 м.
Настройте прицел согласно рекомендации раздела 10 "Эксплуатация".
Наведите оружие на центр мишени и сделайте выстрел.
Если точка попадания не совпала с точкой прицеливания, нажмите и
удерживайте энкодер (9) для входа в меню.

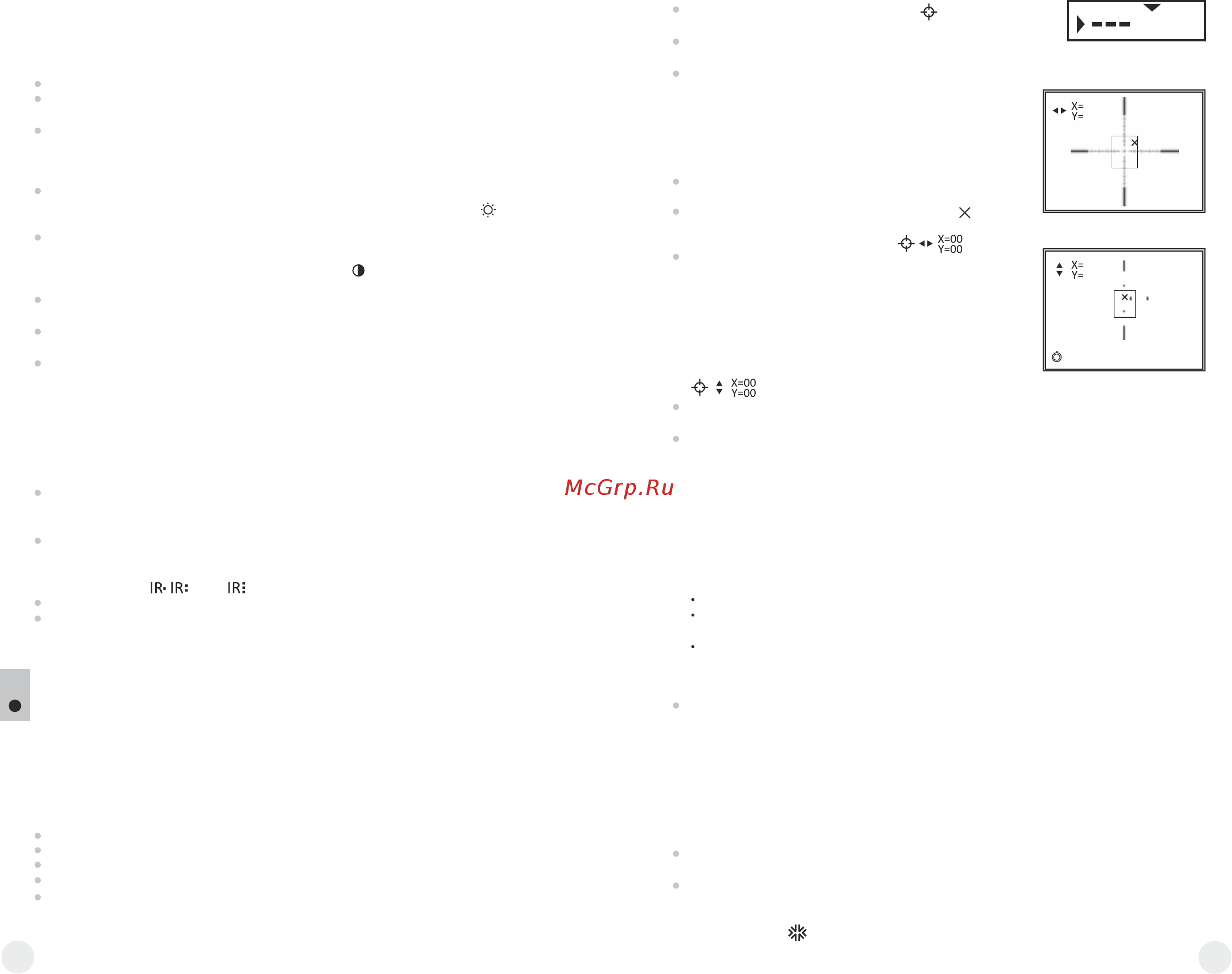

Рис.3
24
42
300
Рис.4
Рис.5
24
42
A333
A300 3.3x
При перемещении опорного креста прицельная метка должна быть
постоянно совмещена с центром мишени.
Выйдите из меню «Пристрелка» длительным нажатием кнопки
энкодера. Появится надпись ОК, подтверждающая успешное
совершение операции. Прицельная метка переместится в точку
попадания.
Внимание! Опорный крест может передвигаться только в пределах
ограничительной рамки (см. рис.), которая определяет диапазон
выверок: 80 кликов по горизонтали (+40/-40) и 100 кликов по вертикали
(+50/-50).
Использование функции FREEZE:
Выполните пукты 1-9 раздела “Пристрелка методом “одного
выстрела”
После появления опорного креста и стрелок нажмите кнопку (10) на
верхней панели (или кнопку (18) ПДУ) для замораживания изображения
(функция FREEZE). В левой нижней части дисплея появится
пиктограмма .
