Pulsar Digisight N970 [38/66] Alimentación externa
![Pulsar Digisight N970 [38/66] Alimentación externa](/views2/1263484/page38/bg26.png)
Antes del uso del visor, asegúrese de que el montaje fue instalado conforme
a la sección “Instalación del montaje”.
¡Apague el instrumento después de su uso!
El visor no está destinado para ser sumergido en el agua.
¡Se prohibe reparar o desarmar el visor cuando está en periodo de
garantía!
El visor se puede utilizar dentro de un amplio rango de temperaturas. Sin
embargo, si el visor ha sido introducido desde el frío a un local abrigado - no lo
encienda en el curso de 2 a 3 horas.
Si Ud. no logra fácilmente y con seguridad (sin juego, estrictamente a lo largo
de la línea del cañon) instalar el visor en el fusil o Ud. tiene dudas de la justeza
de montaje - sin falta diríjase a un taller especializado de armas. ¡El tiro con
un visor incorrectamente instalado puede llevar al desvío de la marca o a la
imposibilidad del reglaje de tiro!
Para garantizar un funciónamiento impecable, para la prevensión y
eliminación de las causas que provocan el desgaste prematuro o el estropeo
de los bloques y piezas, es necesario oportunamente llevar a cabo una
revisión técnica y el mantenimiento del visor.
Las baterías no deben someterse a un calentamiento excesivo bajo la acción
de los rayos solares, del fuego o de fuentes semejantes.
INSTALACIÓN DE BATERÍAS
8
Desatornille la manilla de la tapa del compartimiento de pilas (16) y quite la
tapa.
Instale cuatro baterías del tipo AA según la marcación en la tapa.
Instale la tapa del contenedor de las baterías en su lugar y atornille la manilla
hasta que la tapa quede apretada ajustadamente a la caja del visor. El nivel
de carga se muestra en la barra de estado ( ).
En el caso de una descarga completa el pictograma roja centellea en y
en el centro de la pantalla a barra de estado.
Atención: no use baterias recargables, su uso causa la indicación del nivel de
cargo incorrecta y el dispositivo puede apagarse inesperadamente durante su
funcionamiento.
Al conectar una fuente externa de alimentación (en el tablero de información
aparece un pictograma la alimentación desde las baterías/
acumuladores se desconecta.
EMPLEO
10

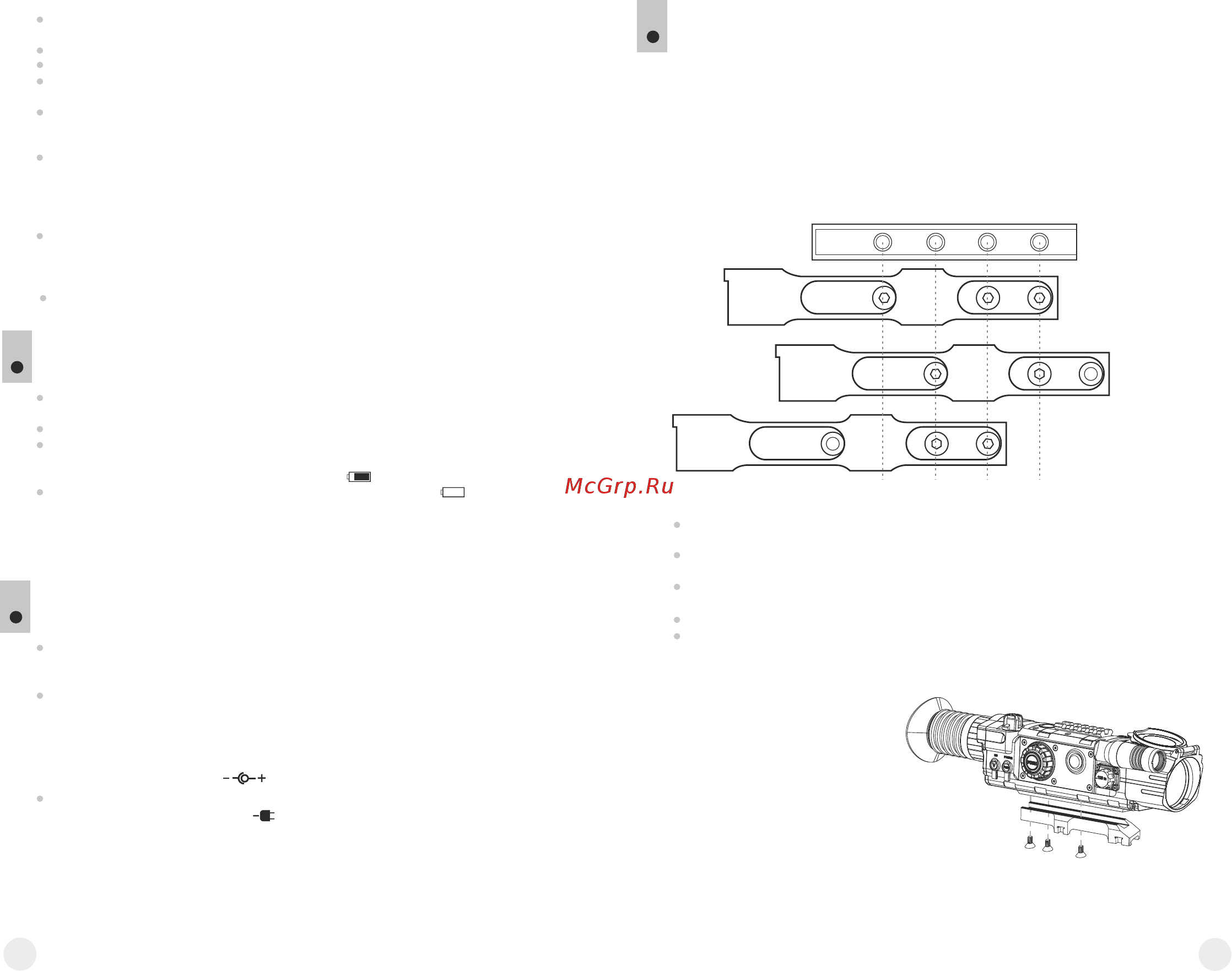

Instalación del montaje:
Antes de utilizar el visor, hay que instalar el montaje.
Ud. puede utilizar el visor con diferentes tipos de montajes – Euro-prisma,
Weaver, Los, etc., que permiten montar el visor en muchos tipos de arma.
Las muescas de apriete en la base del visor permiten la instalación del montaje
en varios posiciones. Diferentes opciónes de la posición del montaje permiten
asegurar la distancia pupilar mejor para su tipo de las armas.
El montaje puede fijarse al visor tanto con ayuda de tres como también de dos
tornillos (suministrados) en dependencia de la posición elegida del montaje
(ejemplos en la Fig. 1).
Con los tornillos y la llave hexagonal junte el montaje a la base del visor
(Fig. 2).
Instale el visor en el arma y cerciónese que la posición elegida sea cómoda,
después extraiga el visor.
Desatornille los tornillos a medias, aplique fijador a la rosca de los tornillos y
atorníllelos; permita que el fijador se seque un tiempo.
El visor está listo para la instalación sobre las armas.
Al instalar su visor en la arma por la primera vez, sigue las recomendaciones
de la sección “Reglaje de tiro”.
Nota: el cambio de posición del montaje puede hacer que tenga que reglar el
visor nuevamente.
Fig. 2
ALIMENTACIÓN EXTERNA
9
El visor puede funciónar con una fuente externa de alimentación (clavija
2,1mm) o de la red eléctrica de automóvil. La banda de tensiones de entrada
es desde 9 V hasta 15 V.
La fuente externa de alimentación (AC/DC) se debe conectar al enchufe
“Power” (8) que se encuentra en la parte posterior del panel derecho del
instrumento.
¡Atención! En el enchufe de alimentación que se conecta al visor, el
contacto central debe ser “+”. Es posible la marcación en el enchufe o en
la fuente de alimentación
Posición 1: 3 tornillos
Posición 2: 2 tornillos
Posición 3: 2 tornillos
¡Durante el funciónamiento de una fuente externa de alimentación, no
se lleva a cabo la carga de los acumuladores!
Nota: recomendamos utilizar la fuente de alimentación externa EPS3 o
EPS5, los cuales aseguran un funciónamiento autónomo desde 9 hasta
20 horas.
Instale las pilas en conformidad con la sección “Instalación de las baterías” o
conecte una bateria externa según las recomendaciones.
Encender el visor y ajustar la imagen
