Pulsar Digisight N970 [49/66] Taratura all arma

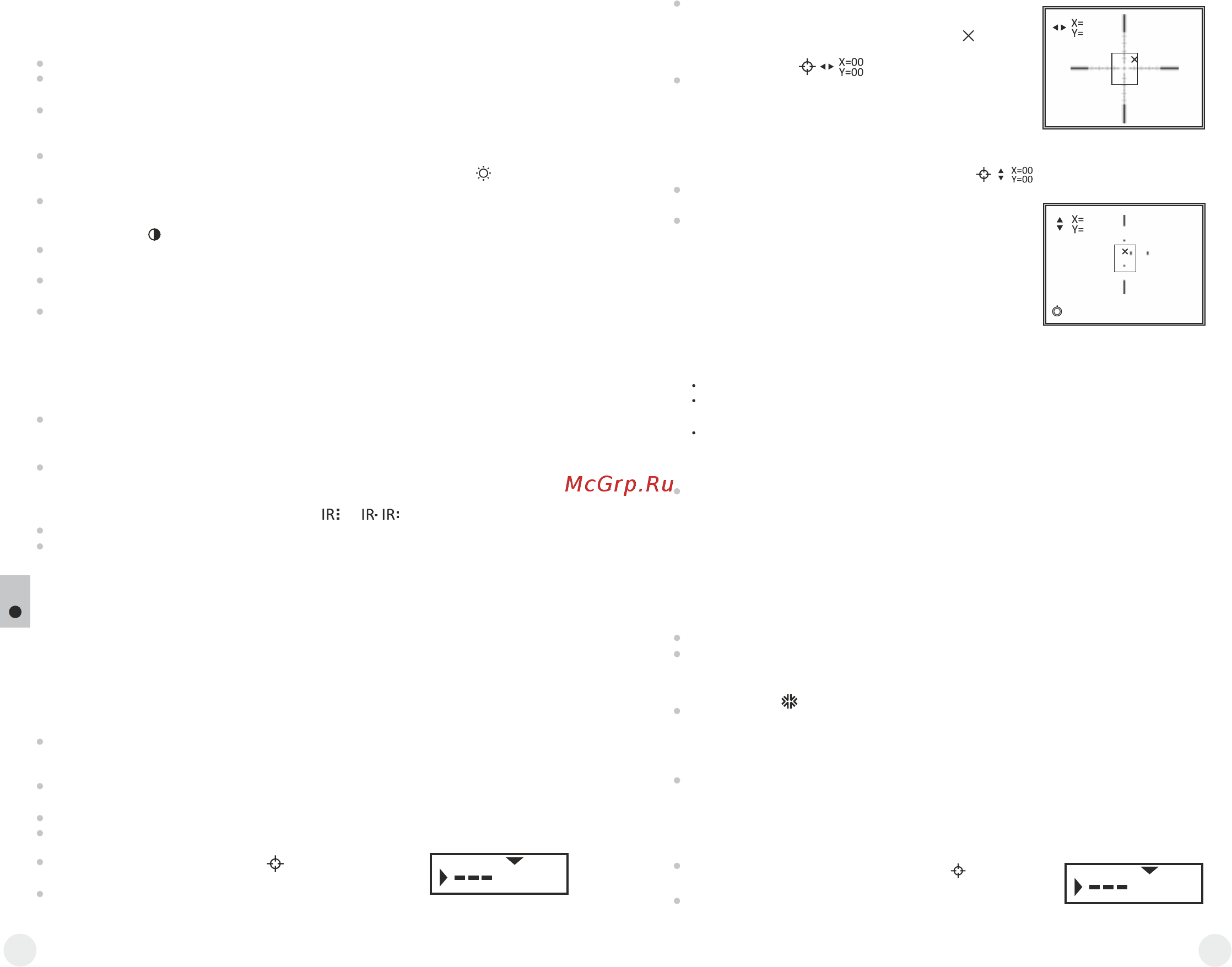

![Pulsar Digisight N970 [49/66] Taratura all arma](/views2/1263484/page49/bg31.png)
Inserire le batterie come descritto nella sezione “Inserimento delle batterie”
oppure collegare un alimentatore esterno.
Sollevare il copriobiettivo (13).
Accendere il cannocchiale ruotando l'interruttore (2) sulla posizione “ON”: il
display si accenderà in alcuni secondi.
Regolare la nitidezza dell'immagine con la ghiera di messa a fuoco diottrica
(1). Dopo queste regolazioni, non è più necessario intervenire sulla
regolazione diottrica, indipendentemente dalla distanza o da altri fattori.
Per regolare la luminosita` del display girare il controller (9). Il livello di
luminosita` - da 0 a 20 – e` indicato a destra della pittogramma la quale si
trova a destra nella parte superiore del display.
Per regolare il contrasto del display premere il pulsante del controller (9) e
girarlo per cambiare il livello di contrasto - da 0 a 20 – e` indicato a destra della
pittogramma la quale si trova a destra nella parte superiore del display.
Si puo cambiare il colore del reticolo, scegliendo una delle quattro varianti nel
menu M1.
Scegliere un oggetto non in movimento che sia, ad esempio, a 100 metri di
distanza.
Ruotare la ghiera di messa a fuoco (11) per ottenere le migliore definizione
dell'immagine. Per la regolazione veloce di un bersaglio a 100 metri,
impostare la ghiera di messa a fuoco (11) sul segno “100”.
Accensione e regolazione d'immagine
Attenzione! La distanza di focalizzazione cambia in funzione al livello di
luminosita' – di giorno il punto 100 m sulla maniglia corrisponde alla distazna di
circa 10 m.
Per attivare la funzione dello Zoom digitale piano premete brevemente tre
volte il tasto del controller. Girate il controller per regolare 4x zoom digitale
nella fascia da 3.5x a 14. Unita' di misura 0,1x.
Nella situazione di illuminazione notturna insufficiente per aumentare la
qualita` di osservazione inserire l'illuminatore infrarosso a laser (5).
L'illuminatore infrarosso ha tre livelli di potenza – scegliere il necessario,
mettendo il selettore (2) nella posizione o .
Sulla barra di stato appare il pittogramma corrispondente.
Per spegnere il cannocchiale, ruotare l'interruttore (2) sulla posizione “OFF”.
Chiudere il copriobiettivo (13).
TARATURA ALL'ARMA
11
Il cannocchiale permette la taratura con due modi – con il modo di “uno sparo”
e con la funzione “FREEZE”. La taratura dovrebbe essere eseguita in
condizioni di temperatura simili a quelle di effettivo utilizzo, seguendo i seguenti
passi:
L'aggiustamento del tiro a “sparo unico”:
Premete il controller e tenetelo premuto per
passare allo schermo di aggiustamento.
Sul display appariscono: croce ausiliaria di colore
rosso, le frecce orizzontali e le coordinate della
croce ausiliaria (Fig.4).
Ruotando il controller spostate la croce ausiliaria
relativamente al reticolo perfino la croce ausiliaria
non coincide con il punto d'impatto (vedi fig. 5).
Per cambiare la direzione dello spostamento del
reticolo dalla orizzontale a quella verticale premete
brevemente il tasto del controller e vicino al
pittogramma appariranno le linee verticali:
Spostando la croce ausiliaria il reticolo deve
coincidere con il centro della mira.
Uscite dal menu “L'aggiustamento del tiro”
premendo a lungo il bottone del controller. Appare
la scritta “OK” che significa che l'operazione è
stata effettuata con successo. Il reticolo si sposterà
nel punto d'impatto.
Attenzione! La croce ausiliaria può spostarsi solo
nei limiti del quadro limite (vedi immagine) il quale
determina il range delle verifiche: 80 click
orizzontali (+40/-40) e 100 click verticali (+50/-50).
Se il punto d'impatto si è spostato fuori il quadro limite, verificate che:
L'attacco è installato correttamente sul Vostro fucile.
L'asse ottico del cannocchiale non sta troppo in alto rispetto all'asse della
canna del fucile.
L'asta di sostegno sul fucile ha la pendenza longitudinale.
Attenzione! Non disattivate il cannocchiale finché le impostazioni
dell'aggiustamento vengano salvate.
Fate un altro sparo – ora il punto d'impatto deve coincidere con il punto di
mira.
NB: i parametri dell'aggiustamento del tiro (coordinate X;Y) vengono
registrati al default nella memoria del cannocchiale come il profilo А (voce
“Scelta di arma” menu M1). Se volete aggiustare il cannocchiale su un altro
tipo di arma oppure su un'altra distanza, bisogna scegliere in anticipo il profilo
В o С (vedi il paragrafo “Scelta di Arma”).
Se il punto d'impatto non coincide con il punto di mira, premete il controller e
tenetelo premuto (9) per entrare nel menu.
Installate il fucile con il cannocchiale sul supporto di alzo.
Installate la mira sulla distanza di aggiustamento del tiro, per esempio per
100 m.
Regolate il cannocchiale secondo le istruzioni del paragrafo 10 "L'Uso".
Puntate il fucile nel centro della mira e sparate una volta.
Fig.4
24
42
300
Fig.3
Fig.5
24
42
A333
A300 3.3x
L'uso della funzione FREEZE:
Fate i punti 1-9 del paragrafo “L'aggiustamento del tiro a “sparo unico”
Quando appaiono la croce ausiliaria e le frecce, premete il bottone (10) sulla
barra in alto (oppure il tasto (18) telecomando) per congelare l'immagine
(funzione FREEZE). Nella parte sinistra in basso del display apparirà il
pittogramma
Fate i punti 8-10 paragrafo “L'aggiustamento del tiro a “ sparo unico”.
Scegliete «Aggiustamento» nel menu M2,
premete il controller.
Ruotando il controller scegliete la voce “---“
(distanza nuova) (vedi. fig.3).
Attenzione: durante l'uso della funzione FREEZE non è obbligotario mantenere
il cannocchiale nel punto di mira!
Dopo aver fatto l'aggiustamento, l'immagine si rimette.
L'aggiustamento del tiro per qualsiasi distanza.
300
Il cannocchiale permette di effettuare l'aggiustamento del tiro per qualsiasi
distanza nei limiti da 1 a 999 m.:
Fig.6
Scegliete la voce “L'aggiustamento” nel menu M2,
premete il controller.
Ruotando il controller scegliete la voce “---“ (distanza
nuova) (vedi fig.6).
