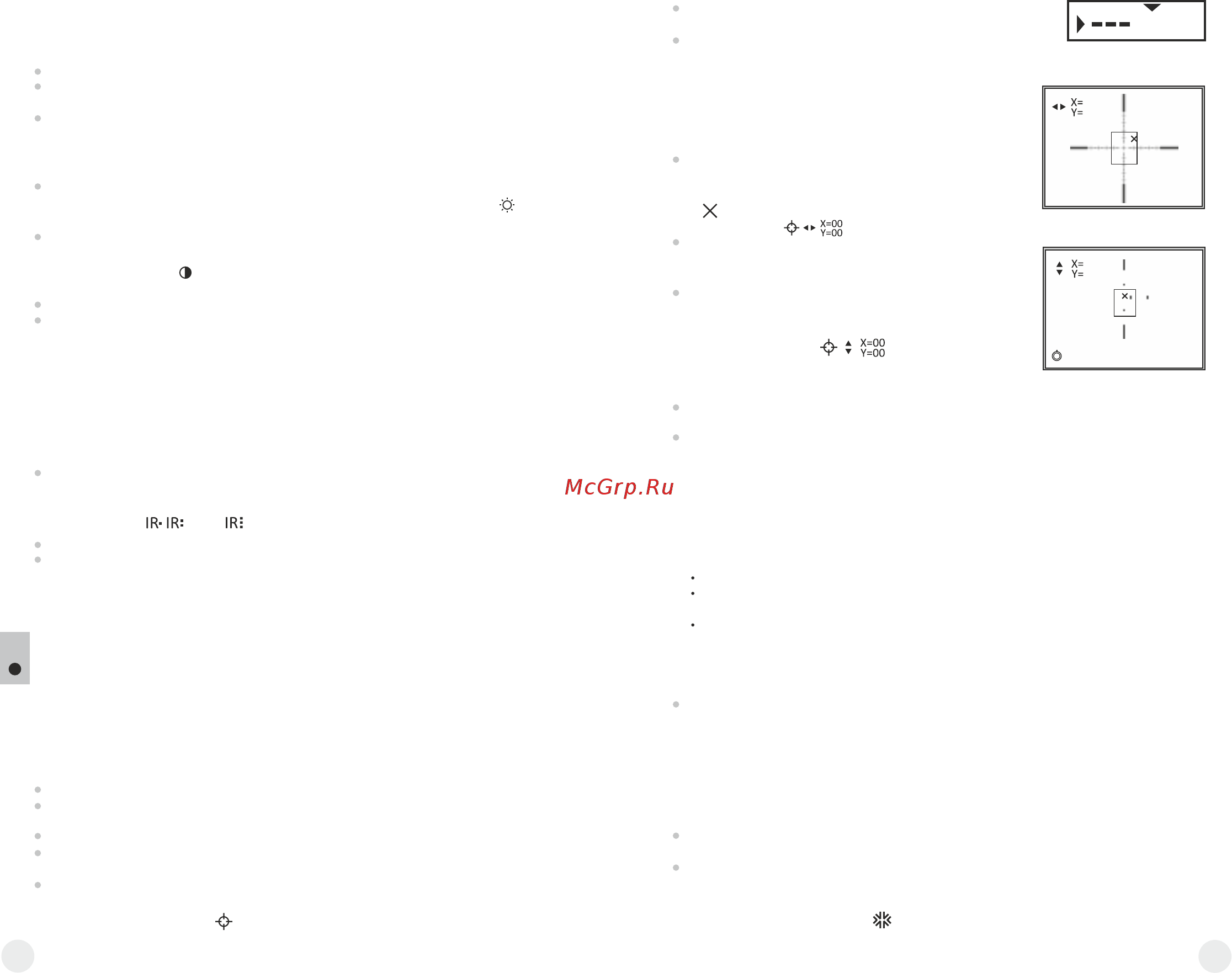

![Pulsar Digisight N970 [28/66] Einschiessen des zielfernrohrs auf die waffe](/img/pdf.png)
Pulsar Digisight N970 [28/66] Einschiessen des zielfernrohrs auf die waffe
![Pulsar Digisight N970 [28/66] Einschiessen des zielfernrohrs auf die waffe](/views2/1263484/page28/bg1c.png)
Legen Sie Batterien laut Abschnitt "Einlegen der Batterien” ein oder schließen
Sie Außenstromquelle laut Empfehlungen an.
Öffnen Sie den Schutzdeckel (13) des Objektivs (6).
Schalten Sie das Zielfernrohr ein, indem Sie den Schalter (2) in die Position
“ON” bringen, der Bildschirm leuchtet in ein paar Sekunden auf.
Erreichen Sie eine scharfe Abbildung der Symbole, indem Sie den Ring
Dioptrieneinstellung (1) drehen. Nach dieser Einstellung ist kein Drehen des
Dioptrieneinstellrings unabhängig von Entfernung und anderen
Bedingungen erforderlich.
Für die Einstellung der Bildschirmhelligkeit drehen Sie den Kontroller (9). Das
Helligkeitsniveau von 0 bis 20 wird rechts von dem Piktogramm an der
Anzeigetafel im oberen Teil des Bildschirmes abgebildet.
Für die Einstellung des Bildschirmkontrastes drücken Sie noch einmal den
Kontroller, drehen Sie ihn. Das Kontrastniveau von 0 bis 20 wird rechts von
dem Piktogramm an der Anzeigetafel im oberen Teil des Bildschirmes
abgebildet.
Die Farbe des Absehens können Sie im Menü ändern.
Wählen Sie ein unbewegliches 100 m entferntes Objekt für die Beobachtung.
Den Griff von Objektivfokussierung (11) drehen, maximale Bildqualität
erreichen. Für eine schnelle Einstellung auf das Ziel, das 100 Meter entfernt
ist, richten Sie das Zeichen des Griffs (11) dem Zeichen "100" auf dem
Gehäuse des Gerätes gegenüber auf.
Einschalten und Bildeinstellung
Achtung! Die Fokussierungsdistanz ändert sich dem Beleuchtungsniveau
entsprechend – bei Tageslicht entspricht das Zeichen "100 m" der Distanz von
ungefähr 10 m.
Bei ungenügender Beleuchtung nachts schalten Sie den Laser IR-Strahler
(5) ein. Der IR-Strahler hat dreistufige Leistungseinstellung. Um das
passende Leistungsniveau zu erreichen, bringen Sie den Schalter (2) in
die Position oder .
An der Statuszeile wird entsprechendes Piktogramm abgebildet.
Nach dem Gebrauch schalten Sie das Zielfernrohr aus, indem Sie den
Sc halt er (2) in Stellu ng "OFF" bringen. Sc hlie ßen Sie den
Objektivschutzdeckel (13).
EINSCHIESSEN DES ZIELFERNROHRS AUF DIE WAFFE
11
Das Zielfernrohr kann mit einem Schuss oder mithilfe der Funktion “FREEZE”
eingeschossen werden. Das Einschiessen soll bei einer ähnlichen der
Betriebstemperatur durchgeführt werden.
Einschiessen “mit einem Schuss”:
Drehen Sie den Kontroller und wählen Sie den
Punkt “---“ (neue Distanz) (Abb. 3).
Geben Sie den Wert der Wunschdistanz, auf die
Sie Ihre Waffe eingeschossen werden soll, (z.B.
200 m): drehen Sie den Kontroller, wählen Sie von
0 bis 9, über dem notwendigen Parameter
befindet sich die Leuchtmarke. Um zur m
nächsten Stellenwert zu übergehen, drücken Sie
den Kontroller.
Halen Sie den Kontroller gedrückt, um zum
Bildschirm des Einschiessens zu übergehen.
Auf dem Display erscheinen: ein rotes Hilfskreuz
, horizontale Pfeile und Koordinaten des
Hilfskreuzes (Abb. 4).
Den Kontroller drehend, verschieben Sie das
Hilfskreuz relativ des Ansehens, bis es mit dem
Treffpunkt zusammenfällt. (Abb. 5).
Um die Bewegungsrichtung des Ansehens von
senkrecht auf waagerecht zu wechseln, drücken
Sie kurz den Kontroller. Es erscheinen
senkrechte Pfeile.
Wenn der Treffpunkt außerhalb des Begrenzungsrahmens ist,
vergewissern Sie sich des Folgenden:
Die Schiene auf Ihrer Waffe wurde richtig montiert.
Optische Achse befindet sich nicht zu hoch relativ der optischen Achse der
Schaft der Waffe.
Die Schiene auf Ihrer Waffe hat Längsgefälle.
Achtung! Schalten Sie Ihr Zielfernrohr nicht aus, solange alle
Einstellungen gespeichert werden. Tätigen Sie noch einen Schuß - jetzt
soll der Treffpunkt mit dem Zielpunkt zusammenfallen.
Anmerkung: die Einschussparameter (Koordinaten X;Y) werden
standardmäßig im Zielfernrohr als Profil A gespeichert (Punkt “Auswahl der
Waffe” im Menü M1). Wenn Sie das Zielfernrohr auf einer anderen Waffe
oder auf einen andere Distanz einschiessen möchten, wählen Sie im Voraus
das Profil В oder С (ausführlicher ist im Punkt “Auswahl der Waffe”).
Bringen Sie die Waffe mit dem Zielfernrohr auf den Schiessstand an.
Unterbringen Sie das Schußziel auf die Einschiessdistanz, z.B. 100 m
entfernt.
Stellen Sie Ihr Zielfernrohr laut dem Kapitel 10 ''Betrieb” ein.
Zielen Sie Ihre Waffe auf das Zentrum des Schoßziels und tätigen Sie einen
Schuß.
Falls die Treffpunktlage mit der Zielpunktlage nicht zusammenfiel, halten Sie
den Kontroller (9) gedrückt, um ins Menü zu übergehen. Wählen Sie den
Punkt «Einschiessen» im Menü M2, drücken Sie den Kontroller.
24
42
300
24
42
A333
A300 3.3x
Bei der Verschiebung des Hilfskreuzes soll das Absehen mit der
Zielscheibenmitte ständig positioniert werden.
Verlassen Sie den Menüpunkt «Einschiessen», indem Sie den Kontroller
lange drücken. Es erscheint die Mitteilung ОК, sie bestätigt dass der Vorgang
erfolgreich beendet wurde. Das Absehen wird in den Treffpunkt gebracht.
Achtung! Das Hilfskreuz kann nur innerhalb des Begrenzungsrahmens
bewegt werden (siehe das Bild), das den Korrekturenbereich bestimmt: 80
Klicken waagerecht (+40/-40) und 100 Klicken senkrecht.
Einschießen des Zielfernrohrs mit der Funktion “FREEZE”
Befolgen Sie Punkte 1-9 aus dem Kapitel “Einschießen mit einem
Schuss”.
Nachdem das Hilfskreuz und Pfeile erschienen sind, drücken Sie die Taste
(10) an dem oberen Panel (oder Taste (18) des Fernbedienungspultes), um
das Bild einzufrieren (Funktion “FREEZE”). Unten links auf dem Display
erscheint ein Piktogramm
52
53
Abb. 3
Abb. 5
Abb. 4
