Einschiessen auf beliebige Entfernung.

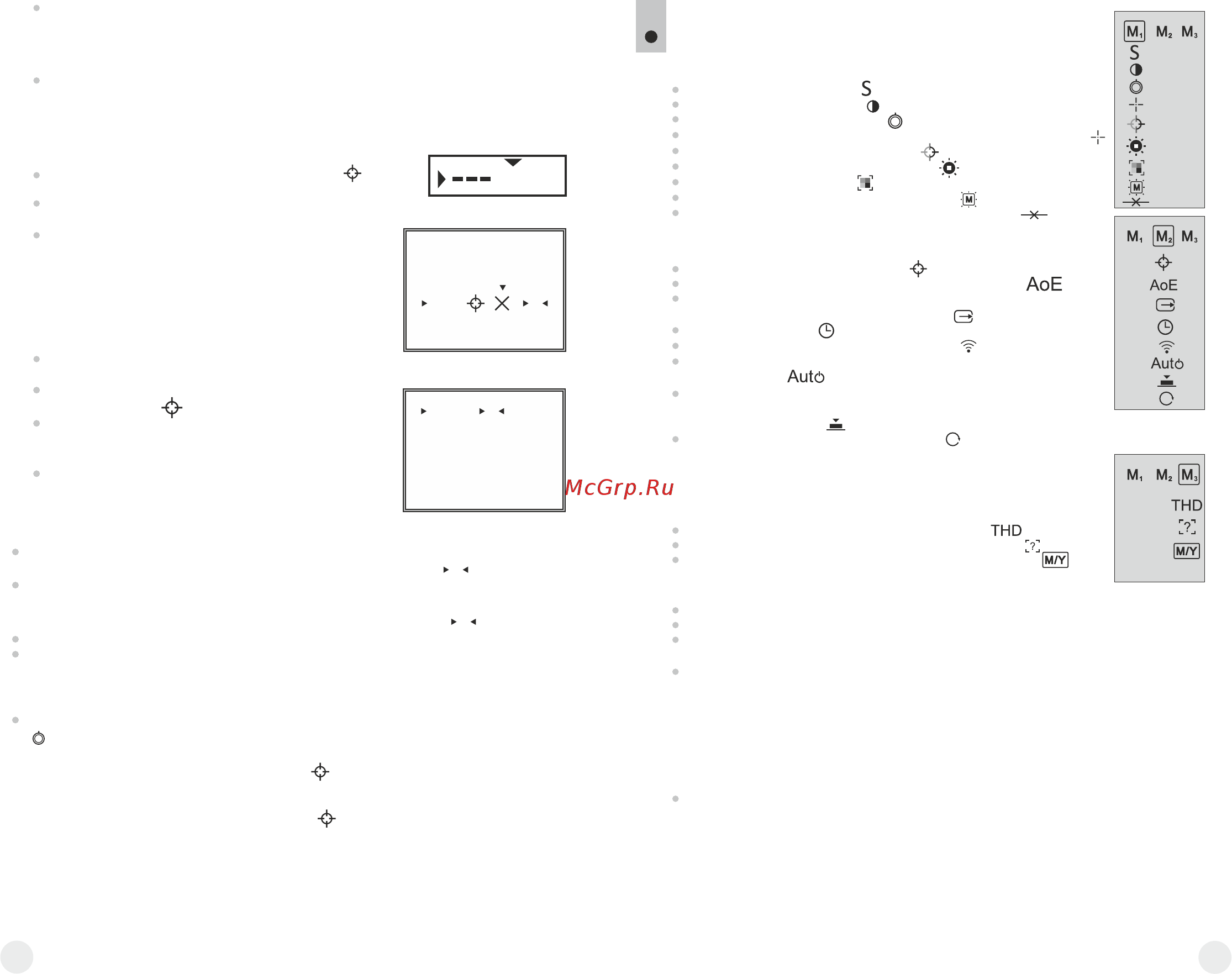

HAUPTMENÜ
12
INHALT VON MENÜ М1:
Funktion “SumLight™”
Funktion “Autokontrast”
Auswahl des Profils (A; B; C)
Auswahl des Ansehens aus dem Speicher des Zielfernrohrs
Auswahl der Farbe des Absehens
Helligkeitseinstellung des Absehens
Auswahl üder Men farbe
Helligkeitseinstellung der Piktogramme
Funktion der Indikation der Waffenschiefstellung
INHALT VON MENÜ М2:
Einschiessen mit einem Schuss
Funktion “AoE” (Messung des Zielhöhenwinkels)
Auswahl des Videoausgangsstandards – PAL, NTSC
oder Abschalten der Videoschnittstelle
Uhrzeiteinstellung
Aktivierung des Fernbedienungspultes
Funktion des automatischen Abschalten des
Zielfernrohrs
Einstellung der programmierbaren Seitentaste –
“SumLight™”, “Autokontrast”, “Absehenfarbe”,
“Digitaler Zoom”*
Werkeinstellungen wiederherstellen
INHALT VON MENÜ М3 (nur für Modelle 76338/76339):
Funktion “THD” (Auswahl der Messdistanz)
Auswahl des Ansehens des Entfernungsmessers
Auswahl der Meßeinheit des Entfernungsmessers
Arbeit mit Menü
Längeres Drücken des Kontrollers (9) – Eingang ins Menü;
Drehen des Kontrollers – Navigation im Menü;
Kurzes Drücken des Kontrollers – Eingang ins Submenü und Bestätigung
der ausgewählten Einstellungen;
Längeres Drücken des Kontrollers – Ausgang aus dem Menü und
Submenü (abhängig von der Lage). Ausgang aus dem Menü erfolgt auch
automatisch nach 10 Sekunden Ruhezustand (es erfolgt keine Navigation im
Menü).
INHALT VON MENÜ М1:
Funktion “SumLight™”
Die SumLight™ Funktion ermöglicht die Empfindlichkeit des CCD-Sensors
im Falle der Senkung des Beleuchtungsniveaus zu steigern. So wird die
Beobachtung bei fast völliger Dunkelheit auch ohne IR-Beleuchtung möglich.
Beim Nachtbetrieb des Zielfernrohrs bei genügendem Beleuchtungsniveau
kann die Funktion manuell per Menü oder mittels der programmierbaren
Seitentaste (10) (sie ist auf die SumLight™ Funktion standardmäßig
programmiert) abgeschaltet werden.
300
Befolgen Sie Punkte 8-10 aus dem Kapitel “Einschießen mit einem
Schuss”.
Achtung: Bei der Anwendung der Funktion FREEZE brauchen Sie nicht die
Waffe auf Zielscheibe aufrichtend zu halten.
Nach dem Einschiessen wird das Bild wiederhergestellt.
Das Zielfernrohr kann auf beliebige Distanz von 1 bis 999 Meter eingeschossen
werden:
Abb.6
0
Abb.7
200
237
300
600
900
0
Abb.8
200
237
300
600
900
0
+41
+9
+0
+5
Um die Basisdistanz zu ändern, gehen Sie ins Menü, wählen Sie notwendige
Distanz, drücken Sie den Kontroller, um in das Submenü zu übergehen, drehen
Sie den Kontroller, um die Leuchtmarke über das Symbol zu bringen.
Drücken Sie den Kontroller, um die Auswahl zu bestätigen.
Dei Parameter (z.B.: +41; +9; -19), die rechts von der Distanz angegeben sind,
bedeuten die Zahl von Klicken auf der Achse Y, durch die die Lage des
Ansehens auf anderen Entfernungen von der Basisdistanz unterscheidet
(Abb. 8).
Die gewählte Distanz wird auf dem Display an der Statuszeile abgebildet (z.B.:
Profil der Waffe A; Einschiessdistanz 300 m). Um die Koordinaten des
Einschiessens für die gewählte Distanz zu ändern:
- wählen Sie den Punkt « Einschiessen» im Menü M2.
- wählen Sie aus der Liste notwendige Distanz.
- Drücken Sie den Kontroller, um ins Submenü zu übergehen, drehen Sie den
Kontroller und wählen Sie den Subpunkt , drücken Sie den Kontroller – es
erscheinen Koordinaten des Einschiessens X;Y und das Hilfskreuz.
Weitere Handlungen sind im Unterkapitel “Einschiessen mit einem Schuß”
beschrieben.
0
A300
Wenn Sie das Zielfernrohr zum ersten Mal einschiessen, wird die von Ihnen
gewählte Distanz zur Basisdistanz und wird mit dem Zeichen markiert.
54
55
Wählen Sie den Punkt «Einschiessen» im
Menü M2, drücken Sie den Kontroller.
Drehen Sie den Kontroller und wählen Sie “---“
(neue Distanz) (Abb. 6).
Stellen Sie den Wert der Wunschdistanz, auf die
Ihr Zielfernrohr eingeschossen werden soll (z.B.
200 m): drehen Sie den Kontroller und wählen Sie
den Wert aus dem Bereich von 0 bis 9, über dem
einstellbaren Parameter befindet sich die
Leuchtmarke. Um zum nächsten Stellenwert zu
übergehen, drücken Sie den Kontroller.
Das Zielfernrohr speichert maximal fünf Werte der
Distanz (Abb. 7).
Um den Wert der Distanz zu ändern, wählen Sie
den Punkt im Submenü ''Einschiessen''.
Drücken Sie den Kontroller. Um zum nächsten
Stellenwert zu übergehen, drücken Sie den
Kontroller.
Um die Distanz zu löschen, wählen Sie den Punkt
X (Abb. 7). Drücken Sie den Kontroller, um das
Löschen zu aktivieren.
Die Distanzwerte werden in aufsteigender Reihenfolge sortiert, unabhängig von
der Zeit und Reihenfolge des Einschiessens.
* Funktion “Digitaler Zoom” kann nur in den Modellen 76335 / 76337
einprogrammiert werden.
