LINEE GUIDA PER L'USO
7
Prima dell'utilizzo assicurarsi di aver montato il cannocchiale avendo rispettato
quanto indicato nella sezione 10 “USO”.
Conservare l'obiettivo nell'astuccio coperto.
Spegnere il cannochiale dopo l'uso.
Non immergere nell'acqua.
La garanzia si perde se lo strumento viene riparato oppure smontato.
Pulizia dei parti ottici esterni si fa con cautela e nel caso di necessità
evidenziale. Si rimuove (togliere oppure soffiare via) la sabbia e la polvere. Si
usa la stoffa di cotone o bastoncino di legno nonchè soluzioni o alcohol adatto
alle pulizie di lenti. Non porre liquido su lente.
Il сannocchiale funziona nell'ampia scala di temperatura. Se pero' il
сannocchiale si è esposto al freddo, non accenderlo entro 2 o 3 ore.
Se non si riesce a fissare facilmente il сannocchiale (senza gioco, lungo la
canna) sulla fucile o nel caso dei dubbi sul fissaggio, si consigla di contattare
l'officina d'armaiolo specializzata.
Sparare col сannocchiale non correttamente posizionato causa la
spostazione di taratura che rende il tiro impossibile.
Per assicurare il funzionamento corretto e per eliminare i guasti che
provocano l'usura anticipata o la rottura, è obbligatoria la manutenzione
ordinaria.
Non lasciare le batterie inserite se l'unità non deve essere usata per un lungo
periodo (un mese o più).
Non esporre le batterie al riscaldamento eccessivo della luce solare, fuoco o
altro del genere.
INSERIMENTO DELLE BATTERIE
8
Svitare e rimuovere il coperchietto del vano batterie (16).
Inserire 4 batterie di tipo AA rispettando i segni presenti nel vano batterie.
Rimontate il coperchietto del contenitore per batterie e girate la manovella
finche' il coperchietto addossi al corpo del cannocchiale.
Livello cariche viene indicato nella barra di stato .
Se la batteria è scarica, nella barra di stato e al centro del display lampeggia il
pittogramma .
Attenzione: non utilizzare batterie ricaricabili in quanto il loro uso provoca
un' imprecisa indicazione del livello di carica e possono causare una
brusca interruzione del funzionamento.
La connessione di un alimentatore esterno (indicata da un'icona
nell'angolo superiore destro - vedere immagine) interrompe
automaticamente l'alimentazione mediante batterie.
L'alimentazione esterna NON RICARICA le batterie presenti nel
cannocchiale!
Nota: consigliamo d'usare fonti d'alimentazione esterni EPS3 o EPS5,
per assicurare 9-20 ore del funzionamento autonomo.
USO
10
Fissaggio dell'attacco
Prima di utilizzare il cannocchiale, si deve montare l'attacco nel seguente modo.
Il Digisight può essere utilizzato con diversi tipi di attacchi, quali Euro-prism,
Weaver, Los, ed altri, che consentono di montare il cannocchiale virtualmente su
qualunque arma.

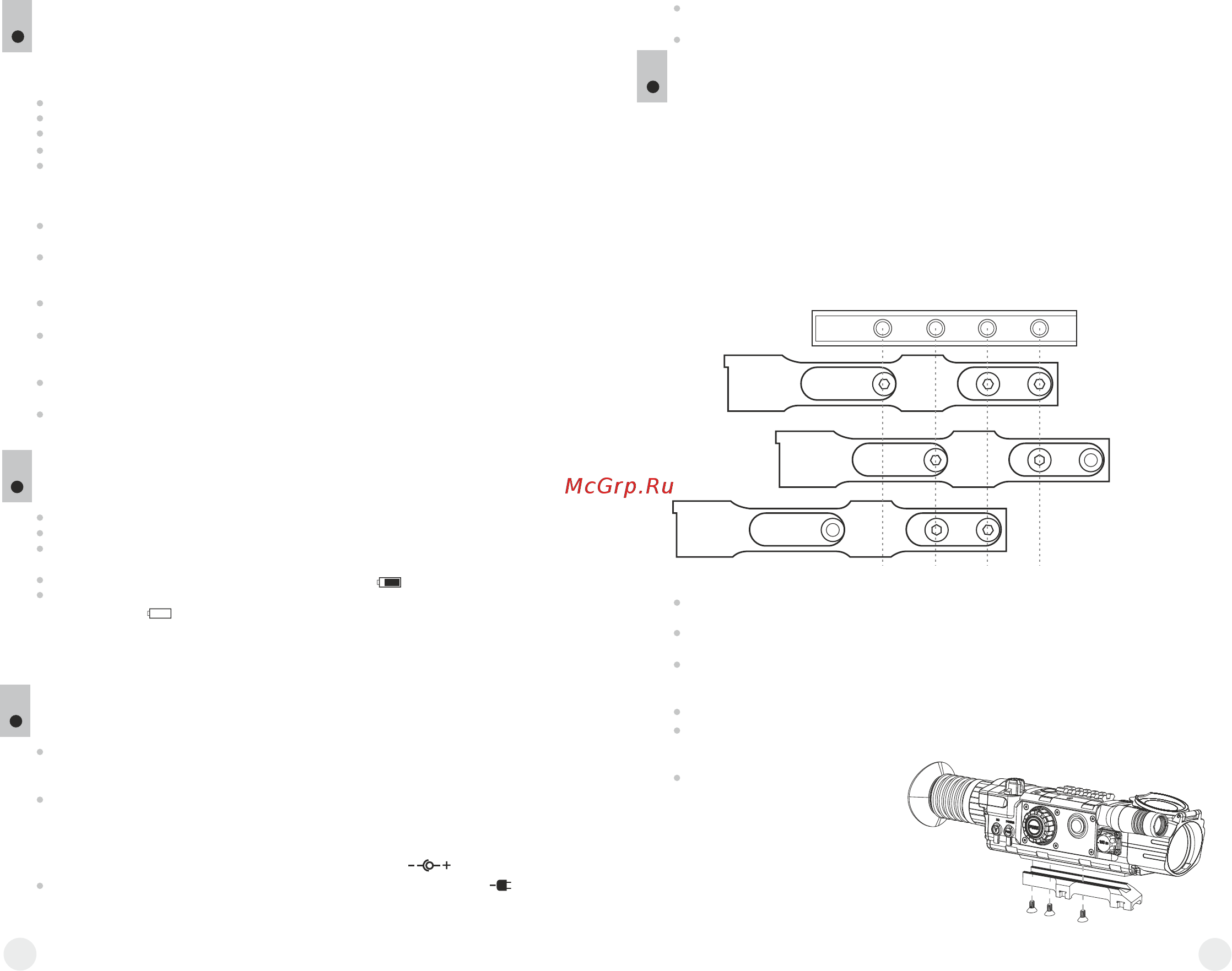

I quattro fori sulla base del cannocchiale permettono di fissare l'attacco in
diverse posizioni. La scelta della posizione di fissaggio assicura il corretto eye-
relief (l'estensione del campo visivo posteriore dell'oculare, ossia la distanza
ottimale tra occhio e oculare senza perdita parte del campo visivo) in funzione
del tipo di carabina.
L'attacco può essere attaccato al cannocchiale sia con tre sia con due viti a
seconda della posizione scelta dell'attacco.
Fissare l'attacco alla base del cannocchiale con le viti e la chiave esagonale
(Fig.2).
Mettete il cannocchiale sul fucile ed assicuratevi nella comodità della
posizione scelta, dopo staccate il cannocchiale.
Svitare le viti a meta, applicare un prodotto anti-svitamento sul filetto della vite
e avvitare fino a fine corsa (senza forzare troppo per non spanare il filetto).
Lasciare che il prodotto anti-svitamento si asciughi.
Ora il cannocchiale e' pronto per essere montato sul fucile.
Dopo la prima installazione del cannocchiale sul arma è necessaria per
attuare le raccomandazioni della "Taratura all'arma”.
Nota: quando si cambia la
posizione dell'attacco,
controllare la taratura del
cannocchiale all'arma.
Fig. 2
ALIMENTAZIONE ESTERNA
9
Il cannocchiale può essere alimentato con una sorgente elettrica esterna DC
(spina 2,1 mm), con voltaggio stabilizzato tra 9V e 15V (massimo consumo
3W) o 12V da autoveicolo.
L'alimentatore esterno (AC/DC) deve essere collegato alla presa “Power”
(8), posizionata sul lato destro dell'apparecchio.
Si prega di collegare lo spinotto correttamente! Notare che il pin centrale
dell'alimentatore che si collega alla presa “Power” del cannocchiale deve avere
il segno “+”. L'alimentatore potrebbe avere il simbolo
Posizione 1: 3 viti
Posizione 2: 2 viti
Posizione 3: 2 viti
92
93
Fig. 1
