Sony STR-DN1080 [12/72] Основные части и элементы управления
![Sony STR-DN1080 [12/72] Основные части и элементы управления](/views2/1274325/page12/bgc.png)
12
Основные части и элементы управления
Ресивер

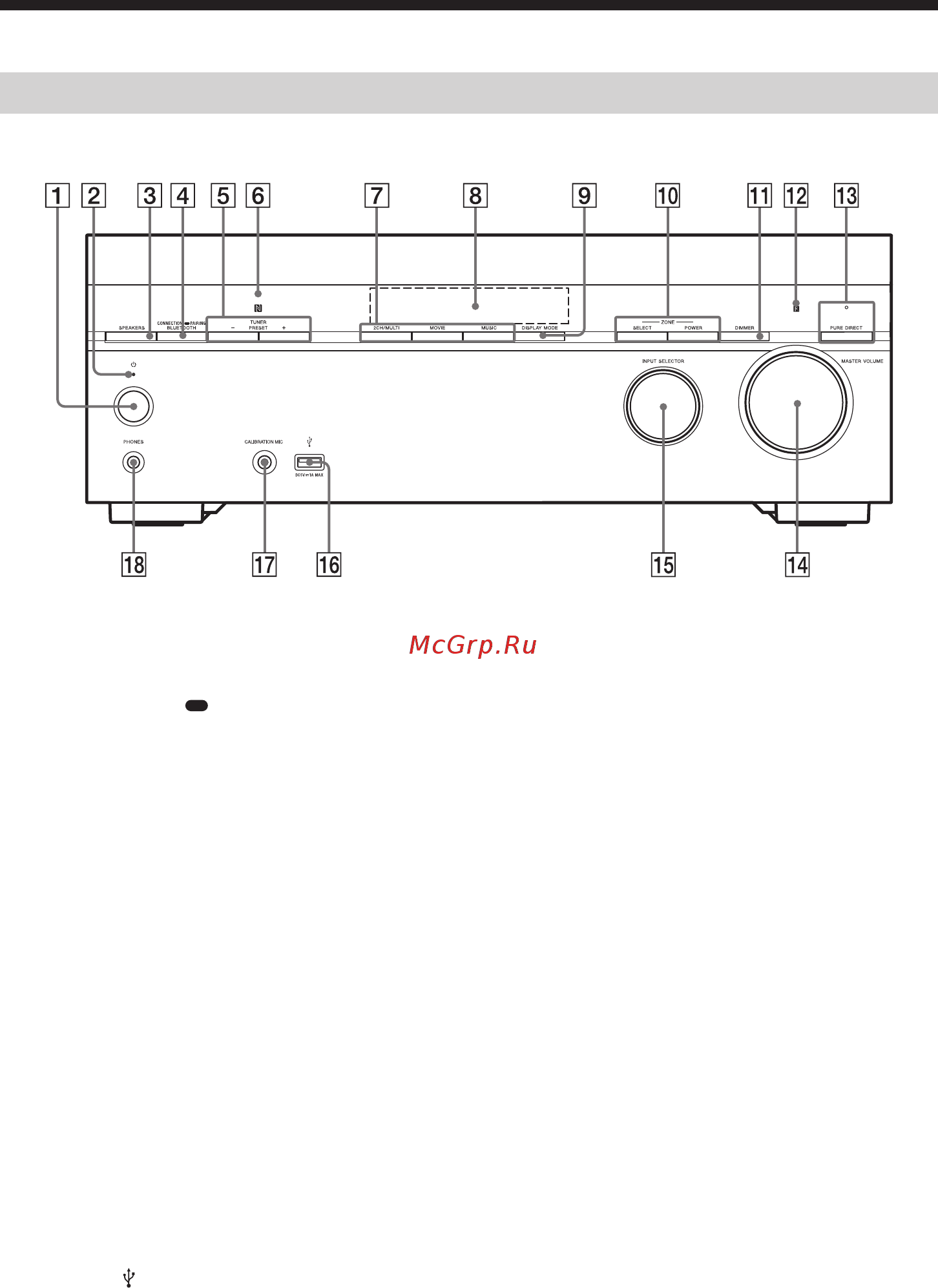

Передняя панель
1 1 (питание) (стр. 39)
2 Индикатор питания
3 SPEAKERS (стр. 41)
4 CONNECTION
PAIRING BLUETOOTH
Используется для управления функцией
BLUETOOTH.
5 TUNER PRESET +/–
Нажимайте для выбора предварительно на-
строенных станций или каналов.
6 Сенсор NFC
7 2CH/MULTI, MOVIE, MUSIC (стр. 46)
8 Панель дисплея (стр. 13)
9 DISPLAY MODE
Позволяет отображать информацию на панели
дисплея.
0 ZONE SELECT, ZONE POWER (стр. 43, 44)
qa DIMMER
Используется для регулировки яркости дисплея.
qs Сенсор дистанционного управления
Принимает сигналы пульта ДУ.
qd PURE DIRECT
Индикатор над кнопкой загорается, когда акти-
вирована функция Pure Direct (чистое звучание).
qf MASTER VOLUME (стр. 42)
qg INPUT SELECTOR (стр. 42)
qh Разъем
(USB)
Используется для подключения устройства USB.
qj Гнездо CALIBRATION MIC (стр. 41)
qk Гнездо PHONES
Предназначено для подключения наушников.
Индикатор питания
• Зеленый: Ресивер включен.
• Оранжевый: Ресивер находится в режиме
ожидания, и настроено следующее:
– Для параметра [Control for HDMI] (управле-
ние для HDMI), [Remote Start]* (дистанци-
онный запуск), [Bluetooth Standby] (режим
ожидания Bluetooth) или [Network Standby]*
(режим ожидания сети передачи данных)
установлена настройка [On] (включено).
– Для параметра [Standby Through] (переда-
ча сигнала в режиме ожидания) установле-
на настройка [On] (включено) или [Auto]
(автоматически).
– Для параметра [Zone 2 Power] (питание для
зоны 2) или [HDMI Zone Power] (питание
зоны HDMI) установлена настройка [On]
(включено).
• Индикатор не горит: Ресивер находится в ре-
жиме ожидания и для следующих параметров
установлена настройка [Off] (выключено):
– [Control for HDMI] (управление для HDMI)
– [Standby Through] (передача сигнала в ре-
жиме ожидания)
– [Remote Start]* (дистанционный запуск)
– [Bluetooth Standby] (режим ожидания
Bluetooth)
– [Network Standby]* (режим ожидания сети
передачи данных)
– [Zone 2 Power] (питание для зоны 2) или
[HDMI Zone Power] (питание зоны HDMI)
* Только для моделей, продающихся в США, Кана-
де и Австралии.
